11.5英寸摩托车前刹车制动转子结构设计

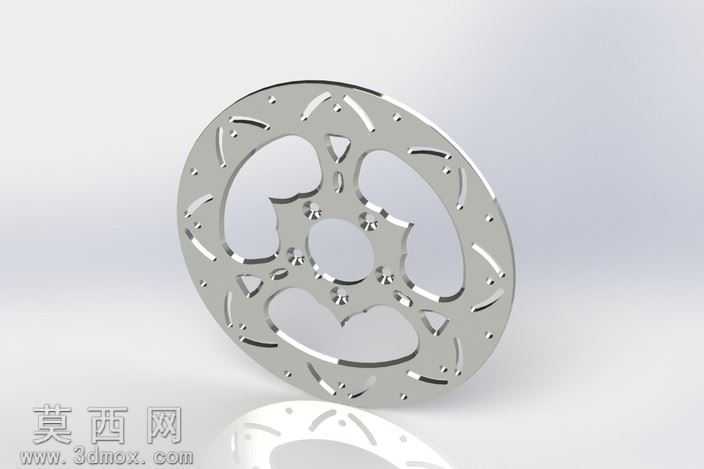

本作品为适配摩托车前制动系统的11.5英寸刹车转子三维建模成果，建模过程依托三维参数化设计软件完成，整体采用自顶向下的设计思路，先围绕摩托车前轮毂的安装匹配尺寸确定转子的核心安装基准，再逐步细化盘面的散热、减重及制动接触结构。建模阶段首先绘制转子的中心安装基准草图，精准定位五个轮毂安装孔的孔位、孔径与中心分度圆尺寸，保证与对应规格摩托车前轮毂的安装位完全契合，避免出现安装错位的问题；随后绘制转子的外轮廓基准圆，确定11.5英寸的标准外径尺寸，匹配对应车型的刹车卡钳工作行程范围。盘面结构设计上，采用了对称式的镂空减重布局，在盘面均匀分布多组异形镂空槽，既能够降低转子自身的旋转惯量，减少摩托车前悬的非簧载质量，提升车辆操控灵活性，又可以在制动过程中形成空气对流通道，快速带走制动摩擦产生的热量，避免长时间制动出现热衰减现象，同时镂空槽的边缘做了圆弧过渡处理，避免应力集中导致盘面在高频制动工况下出现开裂问题。盘面的摩擦工作面预留了均匀的划线导槽结构，能够在制动时刮除刹车皮表面积累的磨屑，避免磨屑在摩擦面形成光滑层导致制动摩擦力下降，同时导槽也可以辅助排出制动过程中产生的粉尘与雨水，提升湿滑路况下的制动可靠性。材质参数设置阶段，针对刹车转子的实际应用工况，赋予模型高碳铸铁材质属性，还原金属材质的银灰色哑光金属质感，设置合理的表面粗糙度参数，模拟真实刹车盘的铸造后精加工表面效果，渲染阶段采用柔和的工作室环境光，多角度展示转子的结构细节，清晰呈现镂空槽的分布、安装孔的结构以及盘面的厚度参数，整体模型结构完整，所有特征参数均可直接用于后续的工程图导出与加工生产参考，能够适配定制改装摩托车的前制动系统升级需求。
