本田CBR600摩托车曲轴结构设计模型

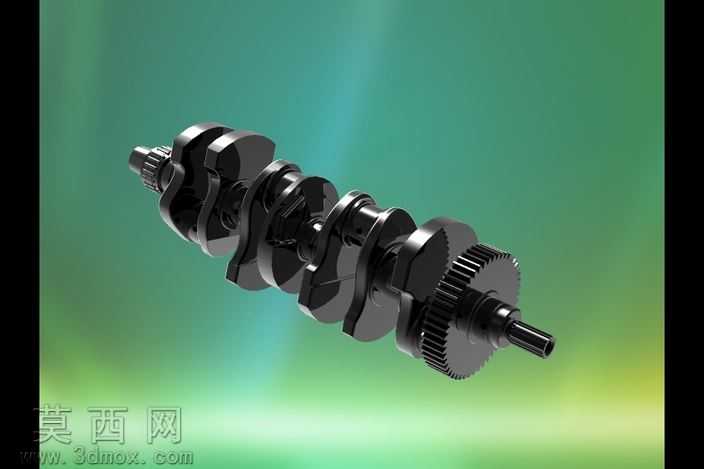

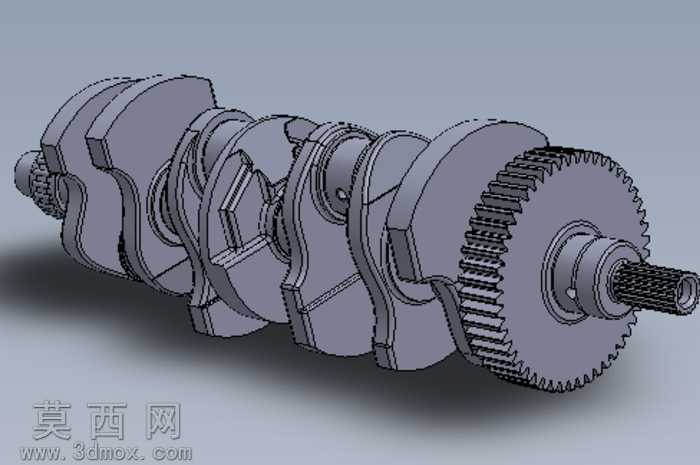

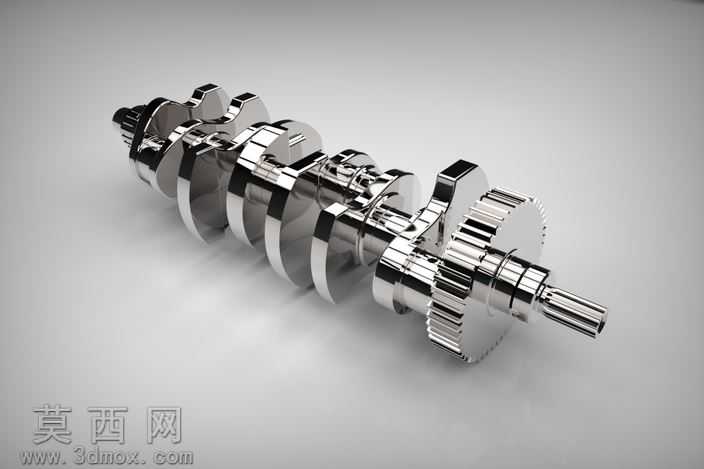

本模型为适配本田CBR600摩托车的直列四缸发动机曲轴，建模过程严格遵循该机型原厂动力参数与结构规范，首先通过测绘原厂曲轴的主轴颈直径、曲柄销偏心距、曲柄臂厚度等核心尺寸，确定曲轴的整体回转半径与缸心距参数，保证四缸曲柄相位角按直列四缸发动机1-2-4-3的点火顺序呈180度均匀排布，确保动力输出的平顺性基础。建模阶段先绘制各主轴颈、曲柄销的回转体基础轮廓，通过拉伸、旋转特征生成曲柄臂的异形结构，针对曲柄臂上的平衡配重块，通过曲面放样结合实体切除的方式还原其去重后的异形轮廓，保证曲轴运转时的动平衡精度，避免高转速下产生异常振动。模型末端集成的正时驱动齿轮采用参数化齿形绘制，严格匹配渐开线齿廓参数，保证与正时系统的啮合精度，轴端的花键结构按标准花键参数绘制，确保与离合器、磁电机等外围部件的装配契合度。材质设定上，整体曲轴采用高强度合金钢材质属性，渲染时还原锻钢件的哑光金属质感，对轴颈工作面做高光处理体现其精加工后的表面粗糙度，配重块非加工面保留锻压纹理的质感表现。结构设计上充分考虑高转速摩托车发动机的受力特性，曲柄臂与轴颈的过渡位置均做圆角处理，避免应力集中，润滑油道的走向在模型中做了隐式结构预留，还原原厂曲轴的润滑通路设计，整体模型完整还原了该款高性能摩托车曲轴的全部结构细节，可用于发动机结构教学、改装方案验证、动力系统装配模拟等场景，能直观展示四缸发动机曲轴的动力传递逻辑与动平衡设计思路。
