电脑开关电源散热轴流风扇三维设计

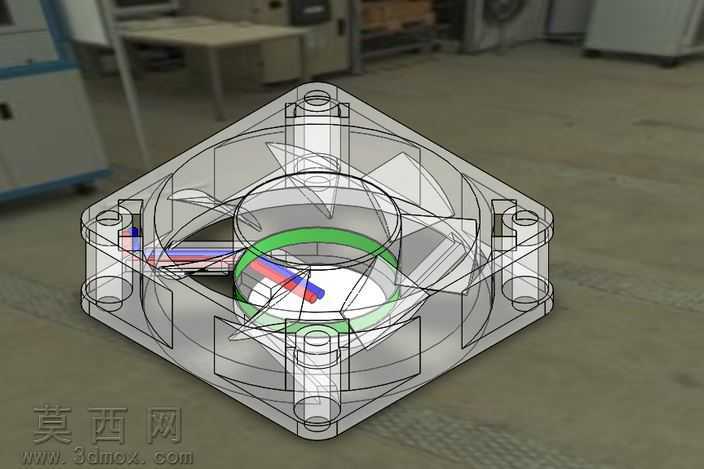

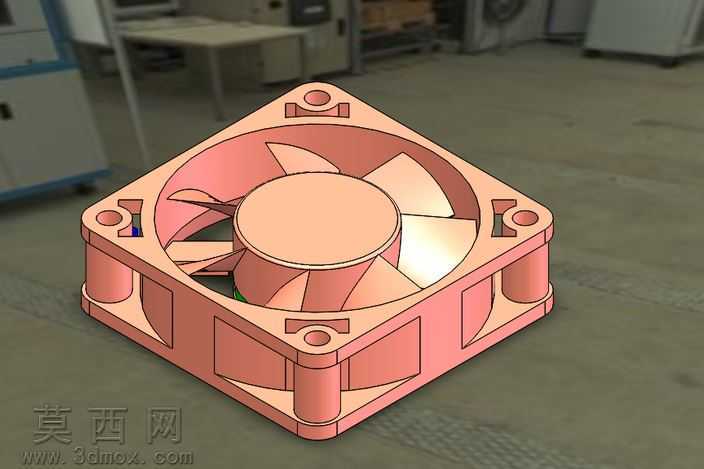

本作品为电脑开关电源配套的轴流散热风扇三维建模设计，整体采用SolidWorks完成全参数化建模，建模过程严格遵循消费级电子散热配件的通用尺寸规范，还原了标准方形安装框架的完整结构。建模阶段先以草图绘制风扇外框的方形轮廓，精准定位四角的安装通孔与定位凸柱结构，外框侧边的加强筋、边角的圆弧过渡特征均通过拉伸、切除、圆角命令逐步完成，保证外框结构既满足安装适配性，又具备足够的结构强度。扇叶部分采用曲面建模方式构建，先绘制单扇叶的翼型截面轮廓，通过放样、曲面缝合生成单叶实体，再通过圆周阵列命令生成全部七片扇叶，扇叶的倾斜角度、曲面弧度均参考常规低压散热风扇的气动参数设置，保证扇叶转动时可形成稳定的定向气流。中心轮毂部分做了凸起的圆弧过渡设计，既可以优化气流导向效果，也预留了电机安装的内部空腔，轮毂与外框之间的连接支撑结构也做了薄型化处理，尽可能降低对气流的阻挡。材质与渲染阶段，外框与扇叶均赋予哑光浅橙色工程塑料材质，模拟常用的阻燃ABS材质质感，场景内添加柔和的环境漫反射光照，搭配浅灰色地面背景，清晰呈现模型的结构细节与轮廓特征，渲染效果直观还原了实物的外观质感。整体设计完整还原了开关电源风扇的全部结构细节，所有安装位尺寸、部件比例均符合行业通用标准，可用于散热结构模拟、配件装配验证、产品展示等场景，建模过程中所有特征均保留参数化历史记录，可根据实际使用需求调整扇叶数量、外框尺寸、安装孔位等参数，适配不同规格的开关电源散热需求。
