约克离心式冷水机组制冷设备三维模型

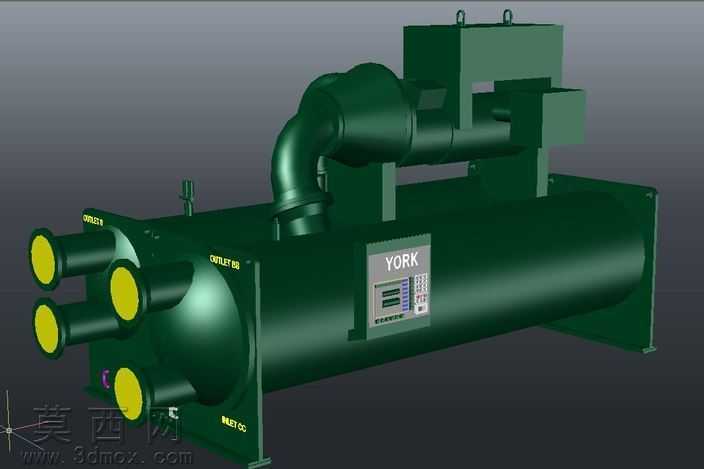

本模型为约克品牌离心式冷水机组的三维数字化建模成果，建模过程严格参照实体设备的真实比例与结构特征完成，整体还原度较高。建模阶段首先梳理设备的整体构成逻辑，将机组拆分为卧式筒体换热主体、顶部离心压缩模块、管路连接系统、电控操作单元、支撑固定结构五大核心部分，采用自底向上的建模思路逐一完成各部件的特征构建。对于卧式主筒体部分，通过旋转凸台特征构建圆柱主体结构，精准还原筒体端部多组不同管径的介质接口，接口端部的黄色标识区域通过独立面特征区分，还原实体设备的接口标识设计，筒体表面的品牌标识、参数标注区域通过包覆特征实现，保证标识位置与实体设备一致。顶部的离心压缩模块采用放样与拉伸结合的建模方式，还原压缩机的蜗壳形态、连接弯管的圆弧过渡结构，弯管部分通过扫描特征完成，保证管路曲率与实际走管逻辑一致，压缩模块上方的吊装吊耳、接线盒等附属结构也逐一还原，保证细节完整度。电控单元部分还原了操作面板的显示屏、按键区域布局，面板边框与主体的装配关系清晰明确。材质渲染阶段，主体设备采用深绿色工业烤漆材质，调整材质的粗糙度与反光参数，还原工业金属漆面的哑光质感，接口端部的黄色区域采用醒目的警示色材质，与主体绿色形成清晰区分，操作面板区域采用半哑光的塑料与玻璃材质组合，还原显示屏的通透质感与按键的磨砂触感，金属管路部分调整金属度参数，还原铸钢管路的厚重质感。整体模型装配逻辑清晰，各部件之间的连接关系符合冷水机组的实际装配规范，没有出现结构干涉问题，可用于暖通制冷系统的方案展示、设备布局规划、教学演示等场景，能够直观呈现离心式冷水机组的外部结构特征与部件布局，帮助相关人员快速理解设备的整体形态与接口分布。
