球形多触头磁化目标融合装置结构

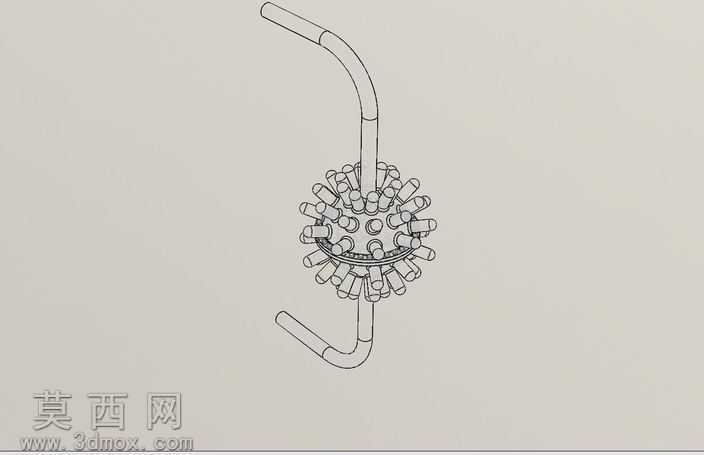

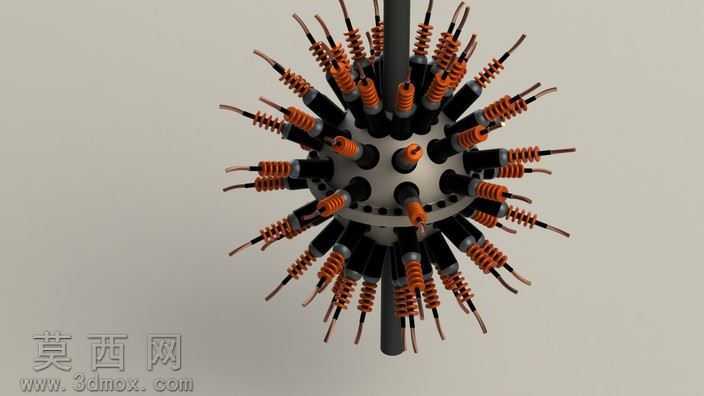

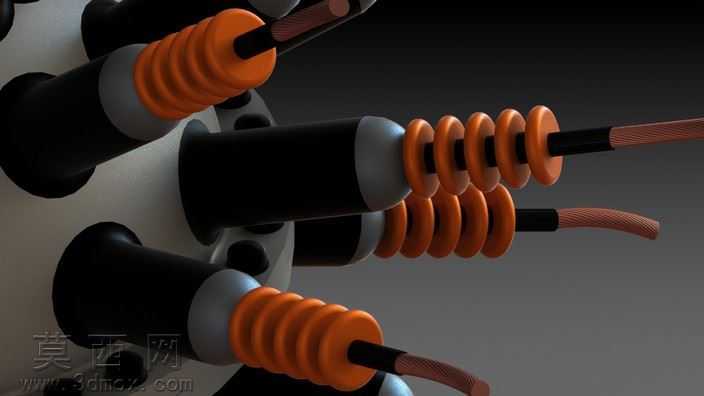

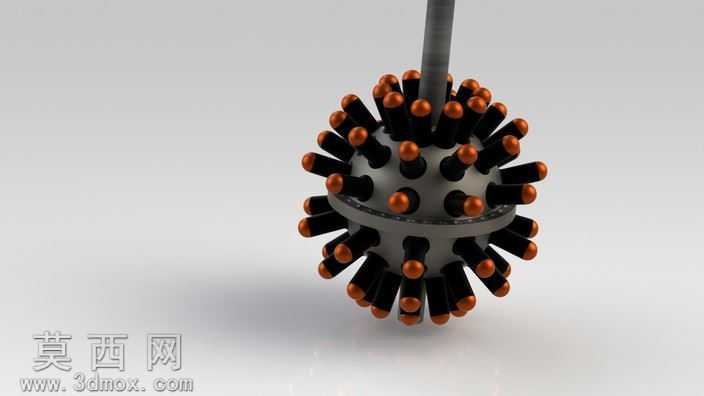

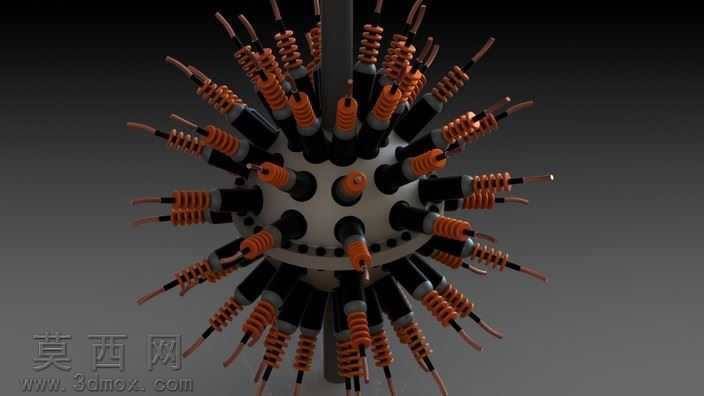

本作品为磁化目标融合相关设备的三维结构模型，采用SolidWorks软件完成全参数化建模，建模过程严格遵循机械设计的装配逻辑，对每一处触头、线圈、支撑结构都进行了1:1比例的特征还原，确保各零部件之间的装配干涉检查全部通过，可直接用于后续的工程出图、结构仿真以及实物加工参考。模型整体采用中心对称的球形主体架构，核心为中空的球形基座，基座表面按照均匀球面分度规则排布了数十组独立的磁化触头单元，每一组触头单元都包含绝缘基座、铜质线圈绕组、导磁触头、接线端子四个核心部分，线圈绕组采用螺旋缠绕的结构建模，还原了真实漆包线缠绕的层叠纹理，导磁触头做了端部收窄的锥度处理，能够保证磁化作用时的磁场聚焦效果。渲染阶段采用深色渐变背景突出主体结构，材质分配上做了精细化区分：球形基座采用哑光灰白色工程塑料材质，添加了细微的表面颗粒质感还原真实注塑件的表面效果；线圈绕组采用紫铜金属材质，调整了金属粗糙度参数，呈现出铜质构件略带氧化质感的暖铜色光泽；触头的绝缘护套采用黑色哑光橡胶材质，接线端的金属插脚做了亮面镀铬的金属效果，不同材质的光影反射参数经过多轮调试，最终渲染图能够清晰区分每一个零部件的结构边界，同时呈现出工业产品的质感。设计思路上，该装置采用多触头分布式磁场输出的结构，替代传统单触头磁化设备的作用模式，球形排布的触头能够从三维空间的多个角度对目标对象施加均匀的磁化作用，实现多磁场参数的目标融合效果，可应用于电力电抗器性能测试、核能领域特殊构件磁化处理、发电机核心部件磁性能校准等场景。建模过程中对每一组触头单元都做了独立的子装配体设计，支持单独拆解替换不同规格的触头组件，也可根据实际使用需求调整球面触头的排布密度、线圈匝数参数、触头伸出长度，模型的参数化特征保留完整，修改对应尺寸参数即可快速生成不同规格的衍生结构，无需重新进行整体建模。
