参数驱动型环形漆包铜线圈三维设计

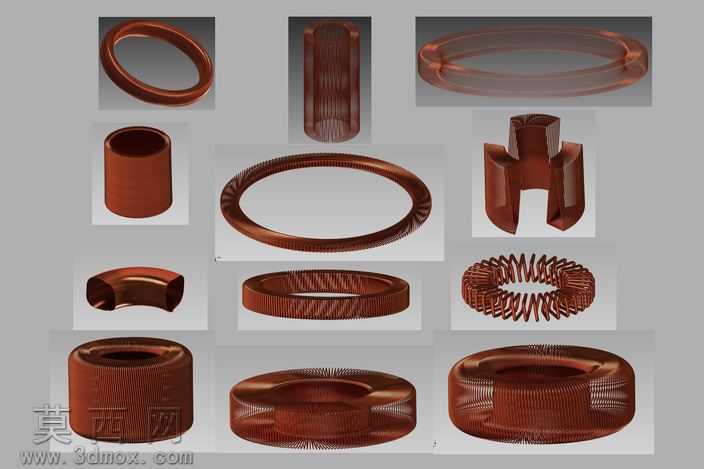

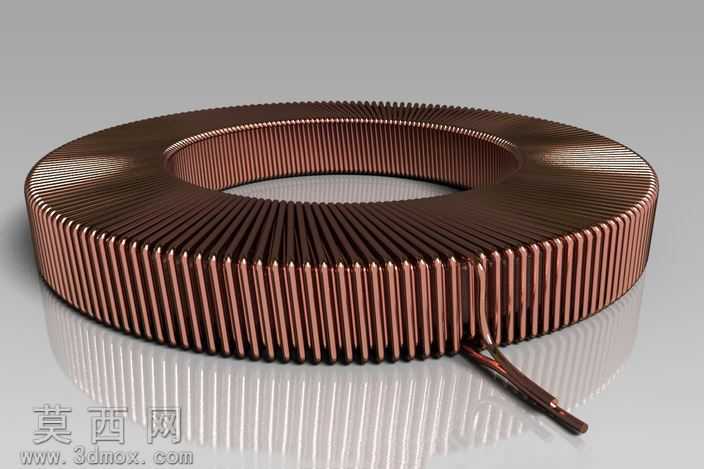

本作品为参数驱动型环形线圈三维建模成果，建模过程依托参数化设计逻辑搭建，将线圈的内外部直径、整体高度、绕线半径、绕线节距、排布倾角等核心尺寸全部关联至可编辑参数面板，无需逐根调整绕线位置，仅通过修改对应参数即可快速生成不同规格的环形线圈方案，大幅提升同类型线圈的建模迭代效率。建模阶段首先完成环形磁芯基准轮廓的搭建，以同轴双圆环为基础路径，匹配线圈整体高度参数生成磁芯实体，为后续绕线提供精准的定位基准。绕线部分采用螺旋扫描特征完成单根漆包铜线的路径规划，严格匹配环形路径的曲率变化，保证每一圈铜线的排布间距均匀、贴合紧密，无错位、重叠或间隙过大的问题，同时预留出线端的引出结构，还原真实线圈的接线形态。材质渲染阶段针对漆包铜线的材质特性做了精细化调整，还原紫铜基材的金属质感，表面附着的绝缘漆层设置为半透明的红棕色哑光质感，既体现铜材本身的金属反光特性，又还原绝缘漆覆盖后的真实视觉效果；背景搭配高反光的浅灰色平面，添加柔和的环境光与定向补光，弱化生硬阴影，突出线圈环形结构的层次感与绕线的规整细节，渲染出的主图可清晰展示线圈的整体形态与绕线排布规律，放大后仍能清晰观察每一圈铜线的边缘细节。结构设计上完全遵循真实环形线圈的绕制逻辑，绕线从起始端沿环形路径逐层紧密排布，收尾端自然引出，整体结构规整对称，符合电磁类线圈的实际生产工艺要求，可直接用于电磁原理演示、产品结构展示、相关设备的装配模拟等场景。参数化的设计逻辑让该模型具备极强的适配性，仅需调整3个核心参数即可适配不同尺寸的环形线圈设计需求，无需重新搭建建模流程，解决了传统环形线圈建模重复工作量大、尺寸调整繁琐的问题，模型导出的通用格式可适配多数主流三维软件，方便不同使用场景下的调用与二次调整。
