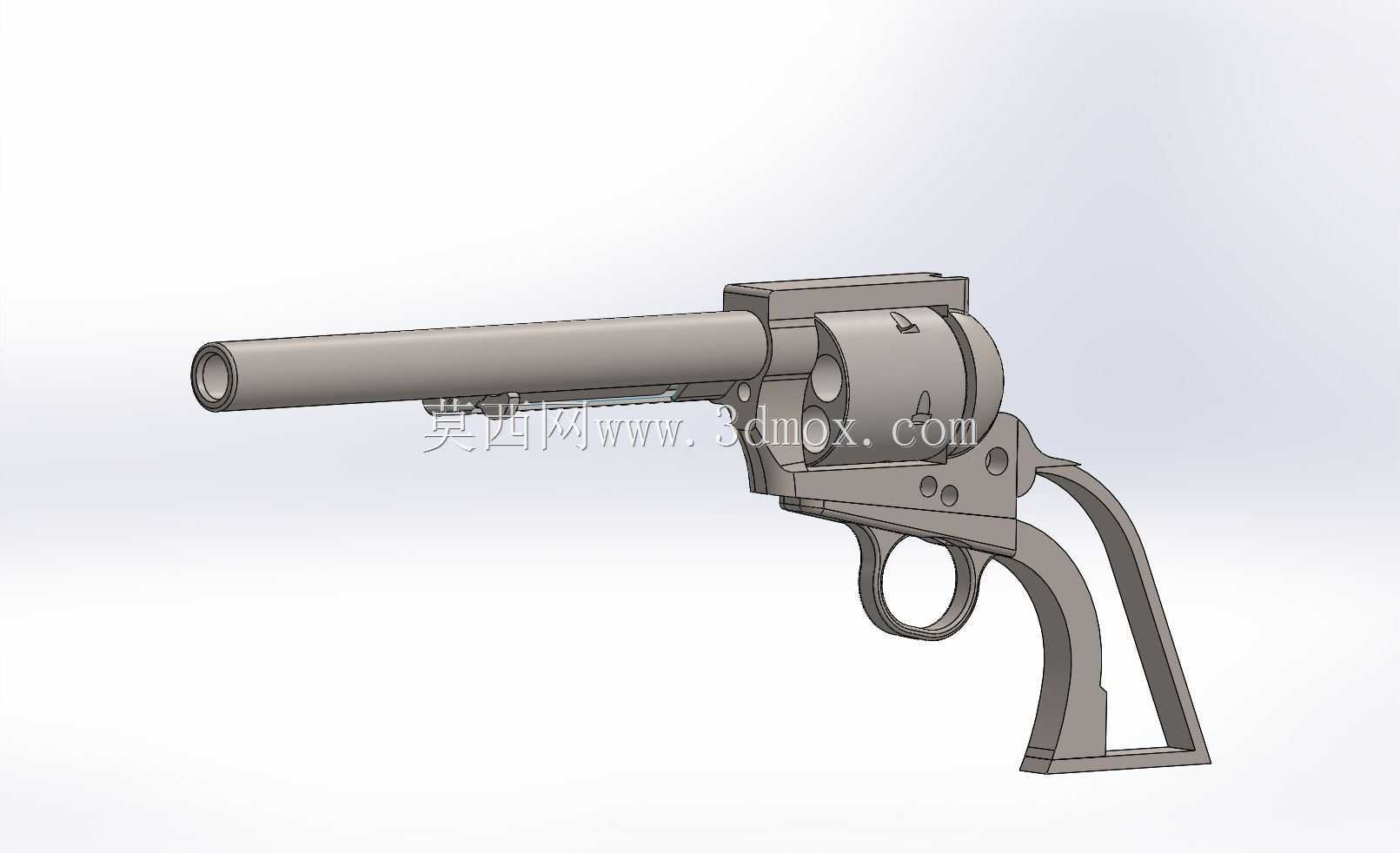

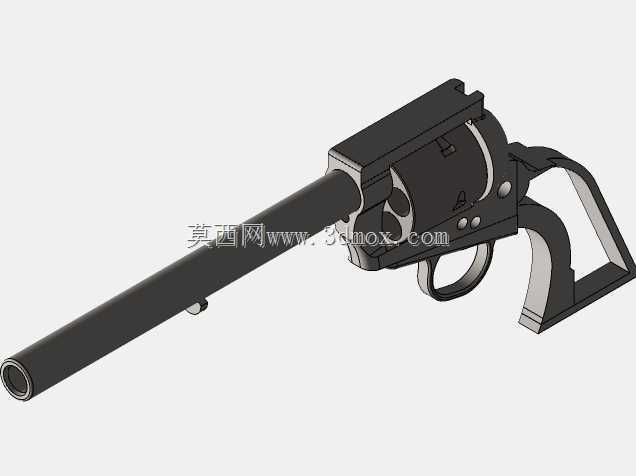

大口径转轮手枪结构原理验证测试架

　　该结构件主要用于轻武器原理验证阶段的结构适配测试，在枪械研发的初期方案迭代环节，可替代完整成品完成击发机构联动、转轮供弹路径匹配、扳机力传导路径校验等核心功能测试，避免直接加工完整枪械带来的成本浪费与方案反复修改风险。设计初期因缺乏完整实枪测绘数据，优先从整体布局框架入手搭建三维结构，先确定枪管轴线、转轮中心、扳机铰接点、握把支撑面的核心相对位置，再逐步细化各部件的连接结构。整体结构沿枪管轴向延伸，枪管段为等直径长圆柱结构，内孔预留后续加工膛线的余量空间，尾部与转轮架采用定位止口配合，保证同轴度误差控制在合理范围内，避免后续测试时出现弹丸卡滞问题。转轮部分为六腔容弹结构，每个弹腔的轴线与枪管轴线在击发位置完全重合，

　　转轮与架体的转轴采用间隙配合设计，保证转动时无卡滞，同时设置定位棘爪的安装位，确保每次转动后弹腔精准对位。扳机与击锤的联动结构采用铰接式连杆设计，在三维建模阶段反复调整连杆的铰接点位置，优化扳机行程与击锤回转角度的匹配关系，保证扣动扳机时的力传导顺畅，无死点位置。握把部分采用框架式镂空结构，既保证握持时的支撑强度，又能减轻整体重量，握把的弯曲弧度贴合人手握持的自然角度，测试时可稳定固定在台架或由操作人员握持完成击发动作。各部件的连接位置均预留了安装调整间隙，方便在实际测试时根据装配情况微调部件位置，所有棱角位置均做了小倒角处理，避免装配测试时划伤操作人员。该测试架可直接安装在专用枪械测试台架上，配合压力传感器、高速摄像设备完成击发力测试、供弹动作时序验证等工作，也可用于枪械结构教学演示，帮助学习者直观理解转轮手枪的核心工作原理，建模时所有配合面均按照常规机械加工公差要求设置，可直接导出工程图用于机加工制作样件。
