TF-X垂直起降陆空两栖载人飞行器

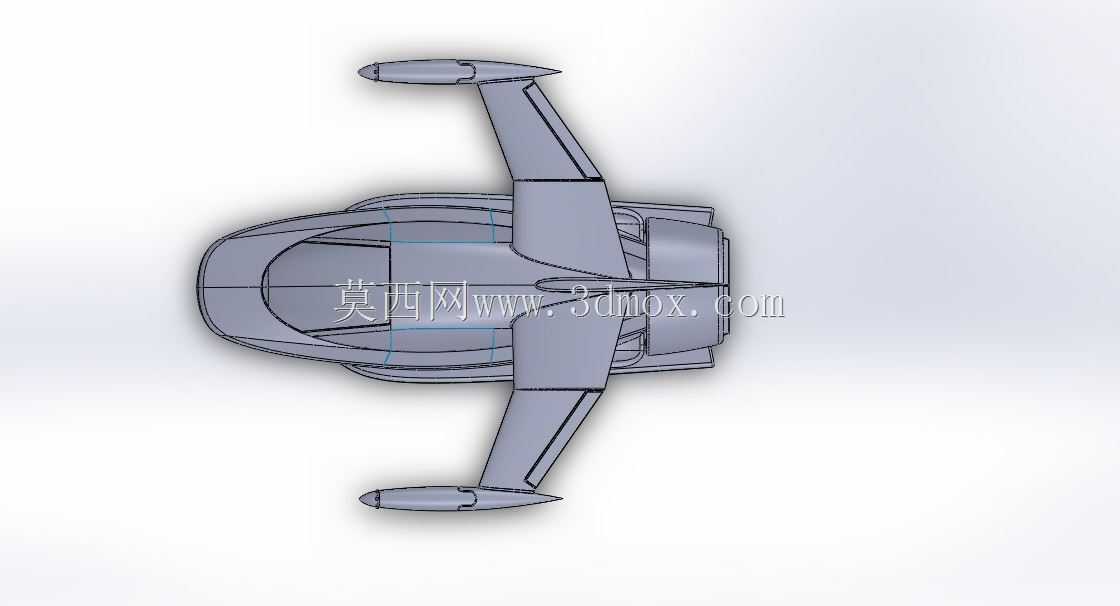

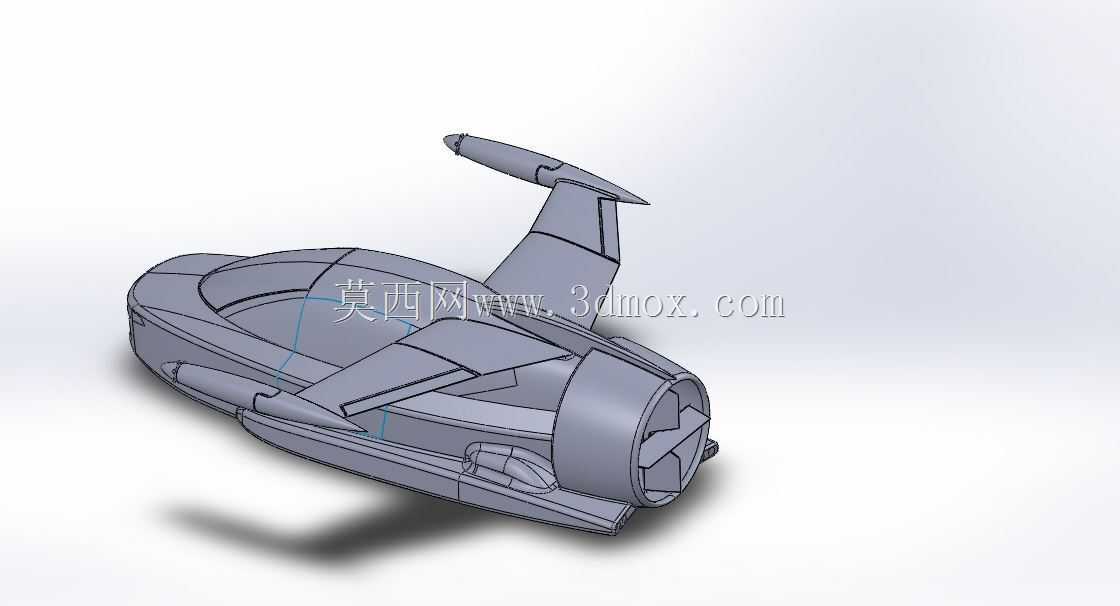

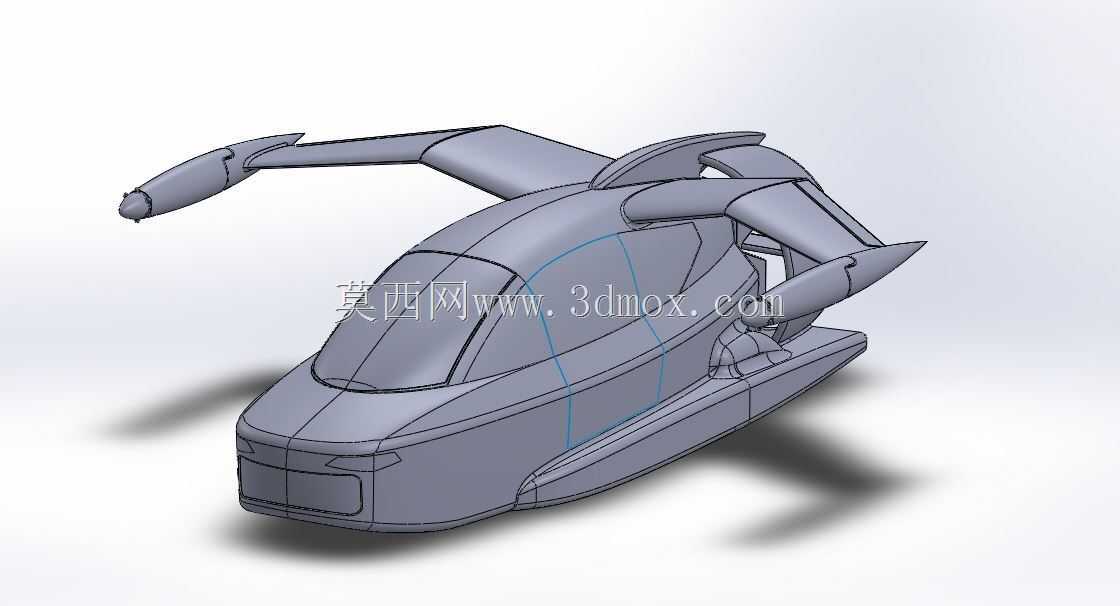

这款陆空两栖载人载具的三维结构设计，核心瞄准城市立体通勤、应急短途投送的应用场景，可在常规路面完成短距滑行停靠，也能在无专用跑道的开阔场地完成垂直起降，适配城市楼宇间停机坪、野外临时起降点等多种复杂使用环境，无需依赖大型机场配套设施即可完成点对点的人员转运。整体结构采用翼身融合的流线型布局，乘员舱布置在机身中部核心区域，外部曲面连续过渡，既降低高速飞行阶段的空气阻力，也能在路面行驶时减少风噪与气动升力带来的行驶稳定性问题。两侧可倾转的旋翼支撑臂是结构设计的核心，支撑臂与机身主体通过铰接转轴连接，起降阶段支撑臂向上翻转，旋翼轴保持垂直地面方向提供升力，平飞阶段支撑臂逐步倾转至水平状态，旋翼提供前飞推力，整套倾转机构的转动行程经过限位设计，避免转动过程中与机身尾部、顶部整流结构发生运动干涉。机身下部集成了路面行驶的底盘结构，预留了行走机构、制动系统的安装空间，底盘最低点与地面的间隙满足城市常规道路、非铺装临时路面的通过要求，不会因为离地间隙过小出现托底问题。乘员舱的曲面玻璃覆盖区域经过视野校核，正前方、侧下方的观察角度可覆盖飞行阶段的起降视野需求，也能满足路面行驶时的路况观察要求，舱体内部预留了驾乘人员、操控系统的布置空间，结构壁厚按照轻量化承压要求设计，在保证结构刚度的前提下尽可能降低整体自重。尾部的安定面结构与机身主体平滑衔接，在平飞阶段提供航向与俯仰方向的气动稳定力矩，避免高速飞行时出现姿态发散问题。整套模型的曲面建模严格遵循G2连续要求，各部件之间的分缝位置预留了装配间隙，可直接用于后续的结构细化、气动仿真验证工作，也能作为陆空两栖载具概念设计阶段的结构参考模板，帮助设计人员快速验证倾转机构布置、机身空间利用率、起降姿态干涉等核心工程问题。
