四米级涡轮动力喷气式教练机结构设计

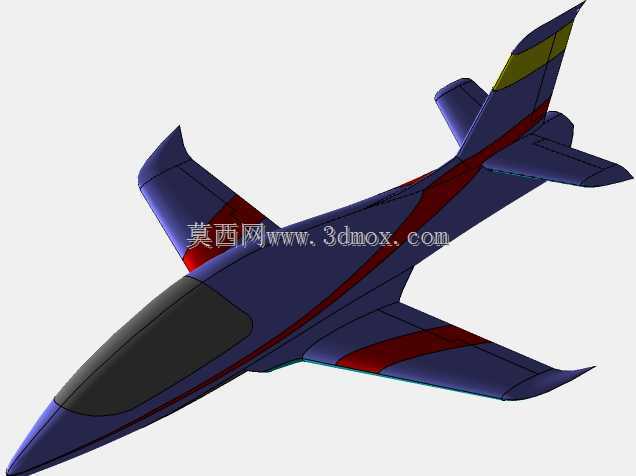

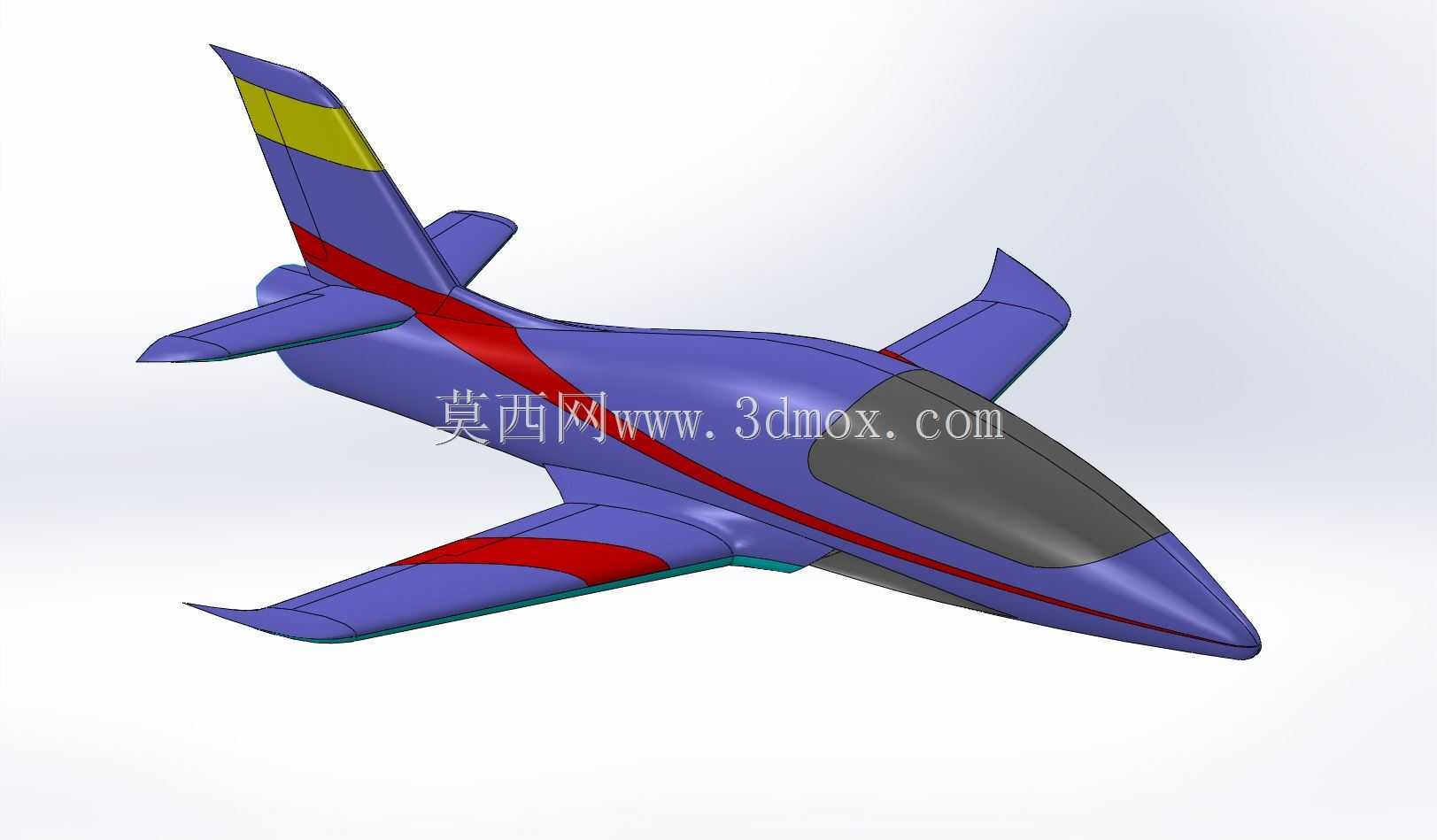

这款喷气式教练机的整体布局围绕40kg级涡轮发动机展开，全机长度控制在4米量级，适配小型通航领域的飞行训练、特技飞行表演场景，也可作为航空爱好者的实验类飞行器设计参考。从结构设计逻辑来看，整机采用下单翼常规布局，机身截面做了流线型收窄处理，机头段预留了足够的航电设备安装空间，座舱盖采用整体式曲面成型设计，既保证飞行员前向与侧向视野，也能降低高速飞行时的气动阻力。垂尾与平尾的安装位置经过气动配平校核，垂尾顶端设置的醒目色块可提升飞行过程中的目视辨识度，平尾的舵面偏转角度预留了足够余量，满足特技飞行时的大姿态操纵需求。动力系统安装段位于机身中后部，围绕AMT Titan涡轮机的安装边界做了承力框架设计，框架采用轻量化航空结构布局，既保证发动机工作时的振动传递可控，也预留了燃油管路、冷却气道的布设空间，发动机进气道与机身做了一体化融合设计，避免飞行过程中出现进气畸变影响动力输出。机翼采用低阻翼型，翼根处做了与机身的平滑过渡，减少干扰阻力，机翼后缘预留了操纵舵面的安装位置，可根据飞行需求选配襟翼结构，提升低速起降阶段的升力表现。起落架采用前三点式布局，前起落架位于座舱下方，主起落架安装于机翼根部承力结构处，收放机构的安装边界在建模阶段已做完整干涉校验，保证收放过程中不会与周边结构、管路产生磕碰。整机的外形曲面均做了连续性校验，曲面G2连续覆盖全机气动表面，可直接用于后续的CFD气动仿真计算，也可作为缩比模型制作、风洞试验的基础数模。在实际应用场景中，该结构可用于通航领域初级喷气飞行训练的教具开发，也可作为无人靶机、特技表演无人机的结构设计母版，各部件的分块设计充分考虑了加工工艺性，机身蒙皮、机翼壁板均可采用复合材料模压成型，承力框架可采用航空铝合金数控加工，装配公差预留符合小型飞行器的装配精度要求，各系统的维护口盖位置也做了合理规划，日常检修时无需大面积拆解机身结构即可完成动力系统、航电系统的维护作业。
