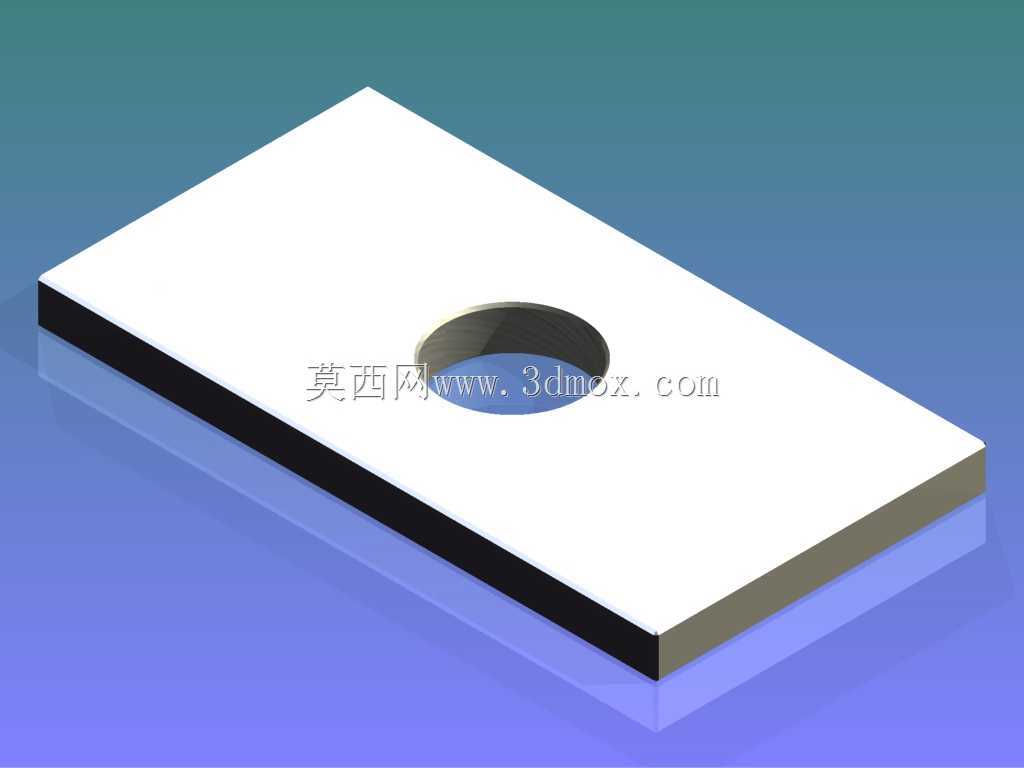

拖车挂接装置用带孔矩形垫片结构

在拖车挂接装置的连接结构中，这类带中心通孔的矩形垫片是保障连接可靠性的关键辅件，日常作业里，拖车与牵引车的挂接部位会持续承受起步冲击、行驶颠簸带来的交变载荷，还有非铺装路面行驶时产生的横向剪切力，垫片的存在能有效分散连接螺栓的压紧应力，避免挂接座的金属接触面因局部压强过大出现压溃、变形，长期使用中也能减少接触面间的微动磨损，防止螺栓连接副出现松动松脱。从结构设计来看，该垫片采用矩形板式结构，相比同规格圆形垫片，在挂接座的矩形安装平面上能获得更大的贴合支撑面积，压紧时应力分布更均匀，不会出现圆形垫片边缘压入基体材料的问题；中心开设的通孔尺寸与配套连接螺栓的杆径匹配，装配时螺栓可顺利穿过，通孔与螺栓杆的间隙控制在合理范围，既保证装配便利性，又避免间隙过大导致垫片在受载时出现窜动偏移。设计过程中，厚度参数的设定是核心考量点，4毫米的厚度能够在挂接装置的连接间隙中起到精准的填充作用，补偿挂接座与牵引座之间的平面度误差，让两个连接面实现充分贴合，不会因局部间隙导致连接预紧力分布不均；垫片的长宽尺寸则完全匹配挂接装置连接部位的安装边界，安装后不会超出安装平面的边缘，也不会遮挡周边的其他连接孔位，不会对挂接锁止机构的动作造成干涉。实际应用场景里，这类垫片不仅用于拖车挂接装置的主连接部位，在挂接装置的辅助支撑结构、安全链固定座的连接位置也可适配使用，当挂接装置的连接面因长期使用出现轻微磨损凹陷时，加装该垫片可快速补偿磨损量，恢复连接副的预紧性能，无需对挂接座进行整体更换，能有效降低设备维护成本。建模时严格遵循机械装配的公差配合要求，垫片的上下表面做平面度约束，保证装配后与连接件的贴合率达到使用要求，边缘的倒角处理既可以去除加工毛刺，也能避免装配时锐边划伤操作人员或损坏配套的橡胶缓冲件，中心孔的同轴度控制也能保证螺栓穿装时不会出现卡滞，适配现场快速装配的作业需求。
