不锈钢钢丝绳振动装载制造机结构设计

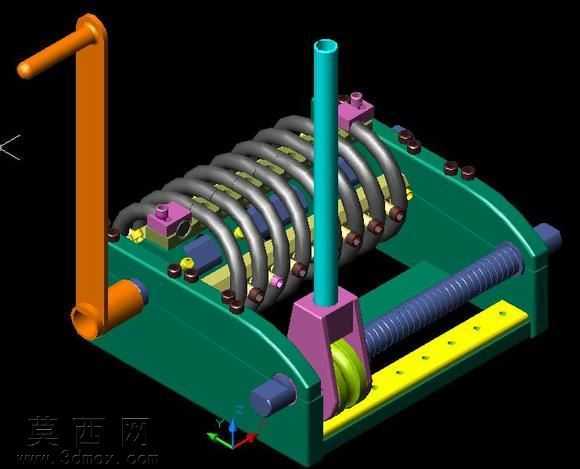

本作品为针对直径22毫米不锈钢钢丝绳加工场景设计的振动装载制造单元，采用三维参数化建模方式完成整体结构搭建，建模过程中严格遵循机械加工装配的公差规范，对每一处配合结构都做了干涉校验，确保各运动部件在运行过程中不会出现卡滞、碰撞问题。整体模型采用实体建模方式构建，对机架、传动组件、振动承载单元、手动操作部件都做了精细化的特征还原：主体承载机架采用深绿色哑光金属材质渲染，还原铸铁机架的厚重质感与结构强度，机架底部设置多组定位安装孔位，可直接适配生产线的安装固定需求；手动操作摇臂采用橙色烤漆金属材质，符合工业设备操作部件的醒目配色要求，摇臂与内部传动丝杠直连，可手动调节承载单元的横向进给位置，丝杠采用梯形螺纹结构，具备自锁特性，调节到位后可自动锁止位置无需额外固定结构。中部的钢丝绳承载单元由多组弧形导向弯管组成，弯管采用银灰色金属材质还原不锈钢构件的表面质感，每组弯管都通过紫色的定位压块固定在机架上，压块上设置紧固螺栓结构，可根据不同规格钢丝绳的直径调整压紧力度，适配一定范围内的尺寸偏差；垂直设置的青蓝色导柱为振动导向部件，表面做光滑镀铬材质处理，与下方的振动驱动组件配合，可带动承载单元产生低频率的往复振动，由于该支架结构未设置橡胶减震元件，振动传递效率更高，可实现对钢丝绳的压缩、剪切或组合排布加工，且整体结构耐用性更强，可长时间保持稳定的低频率振动工况。模型在渲染阶段采用了工业产品常用的三点布光方案，突出各部件的材质差异与结构轮廓，对传动丝杠的螺纹细节、螺栓头的六角特征、弯管的圆弧过渡都做了细节优化，没有出现特征失真、破面等问题，完整还原了设备的装配关系与工作原理，可直接用于结构展示、原理演示或后续的工程图导出参考。
