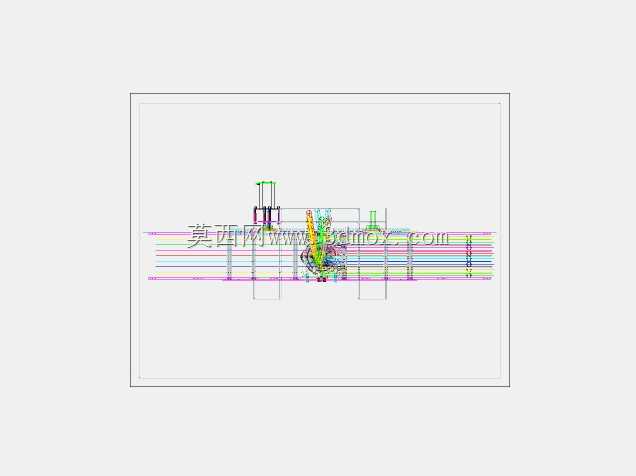

大截面长容量电力电缆自动卷绕装置

在电力基建、厂区供电改造、移动供电设备配套这类需要长距离大截面电力线缆敷设、收纳的场景里，传统人工卷缆的方式效率极低，还容易出现线缆拧扭、排布错乱、外层绝缘磨损的问题，尤其是单根截面积95平方毫米的粗电缆，单米重量大，人工拖拽卷绕劳动强度极高，还很难保证卷绕的整齐度，后续放缆时也容易出现卡滞、打结的情况。这套自动卷绕装置就是针对这类粗线缆的长距离收纳需求设计的，适配8根同规格大截面电缆的同步卷绕作业，满容量可容纳30米长度的线缆，完全覆盖常规移动供电场景的线缆长度需求。从结构设计逻辑来看，整套装置采用卧式排布的卷绕主轴，搭配可同步往复移动的排线导向机构，排线导轮的槽型完全匹配95平方电缆的外径曲率，避免卷绕过程中线缆被挤压变形，导向机构的移动速度和主轴转速做了严格的传动比匹配，保证每一层线缆都能紧密贴合、整齐排布，不会出现叠层错位、间隙过大的问题，卷绕完成的缆盘紧实规整，不会在转运过程中出现松垮散线的情况。驱动端选用直流齿轮减速电机，输出转速设定在60转每分钟，输出扭矩达到200kg.cm，足够带动满负载状态下的缆盘平稳启停，不会出现启动扭矩不足堵转、或者转速过快导致线缆甩动的问题，直流供电的形式也适配野外无市电、移动设备车载供电的使用场景，不用额外配置复杂的供电转换模块。安装边界上，整套装置的机架采用型钢焊接框架结构，底部预留了标准的安装固定孔位，可以直接固定在移动工程车辆的车厢平台、固定供电工位的基座上，卷绕主轴的中心高度、排线机构的行程范围都做了冗余设计，既可以适配当前规格的缆盘，也能通过少量调整兼容相近直径、相近长度的其他规格电缆卷绕作业，不需要整体更换机架结构。导向轮组采用可拆卸的安装结构，长期使用出现磨损后可以快速更换，不需要拆解整套传动机构，日常维护的操作门槛很低。整套结构的传动链路做了全防护设计，齿轮啮合部位、往复丝杠部位都加装了防护罩，避免现场的泥沙、线缆外皮碎屑进入传动副造成磨损，延长设备的无故障运行周期。在实际作业过程中，线缆端头穿过排线导向机构固定在卷绕筒上之后，启动设备就可以自动完成整齐卷绕，不需要人工反复调整线缆位置，只需要在卷绕到设定长度时触发停止即可，相比传统人工作业，卷绕效率可以提升数倍，也能避免粗电缆弯折角度过小损伤内部线芯的问题，有效延长电缆的重复使用寿命。
