高速650cfm罗茨鼓风机三维结构设计

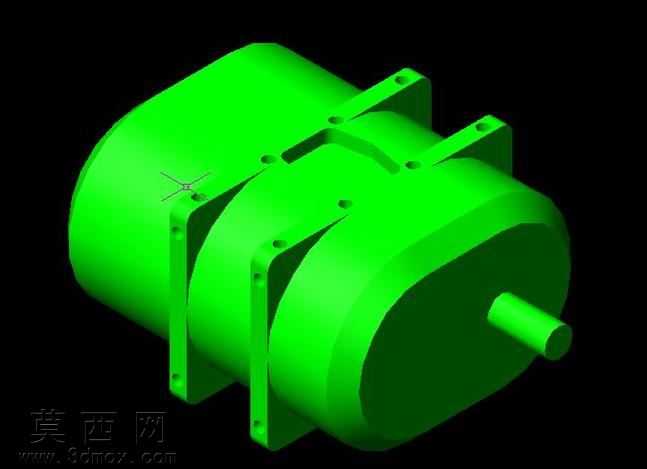

本作品为高速罗茨鼓风机的三维参数化建模成果，建模过程严格遵循容积式风机的结构设计逻辑，以实际工况参数4000rpm转速、650cfm风量、0.98kg/cm2输出压力为设计基准，完整还原了该型风机的核心结构与装配关系。建模阶段首先完成核心气动腔体的轮廓构建，采用三段式筒形壳体的拼接结构，精准绘制壳体上的安装支脚定位孔、端盖连接孔位，确保各安装面的平面度与孔位同轴度符合机械装配公差要求；其次完成伸出端传动轴的建模，轴段直径、伸出长度与壳体轴孔的配合间隙经过参数校核，保证传动过程中的同轴度与密封安装空间。材质渲染阶段，针对风机壳体的铸铁材质特性，赋予高饱和度的亮绿色工程塑料/铸件外观材质，通过调整材质的漫反射、高光参数，还原铸件表面哑光且带有均匀质感的视觉效果，黑色背景搭配定向打光，清晰凸显壳体的曲面过渡、安装凸台的棱角结构以及支脚的加强筋造型，让整体结构的层次感更加分明。结构设计上，该模型完整呈现了罗茨风机的外置安装结构：底部双侧对称布置的安装支脚带有多个螺栓固定孔，可实现设备在机架上的稳定安装固定；壳体侧面的凸台结构预留了管路连接、传感器安装的接口位置，伸出的动力输入轴可直接与驱动电机、传动带轮进行连接装配，整体结构紧凑，符合高速回转设备的刚性设计要求。建模过程中对各部件的装配干涉进行了逐一排查，确保壳体拼接处、轴与轴孔配合处无结构冲突，所有圆角过渡、倒角处理均符合机械加工的工艺要求，既还原了真实产品的外观形态，也保证了模型结构的工程合理性，可用于风机结构教学、产品方案展示、装配模拟演示等场景。
