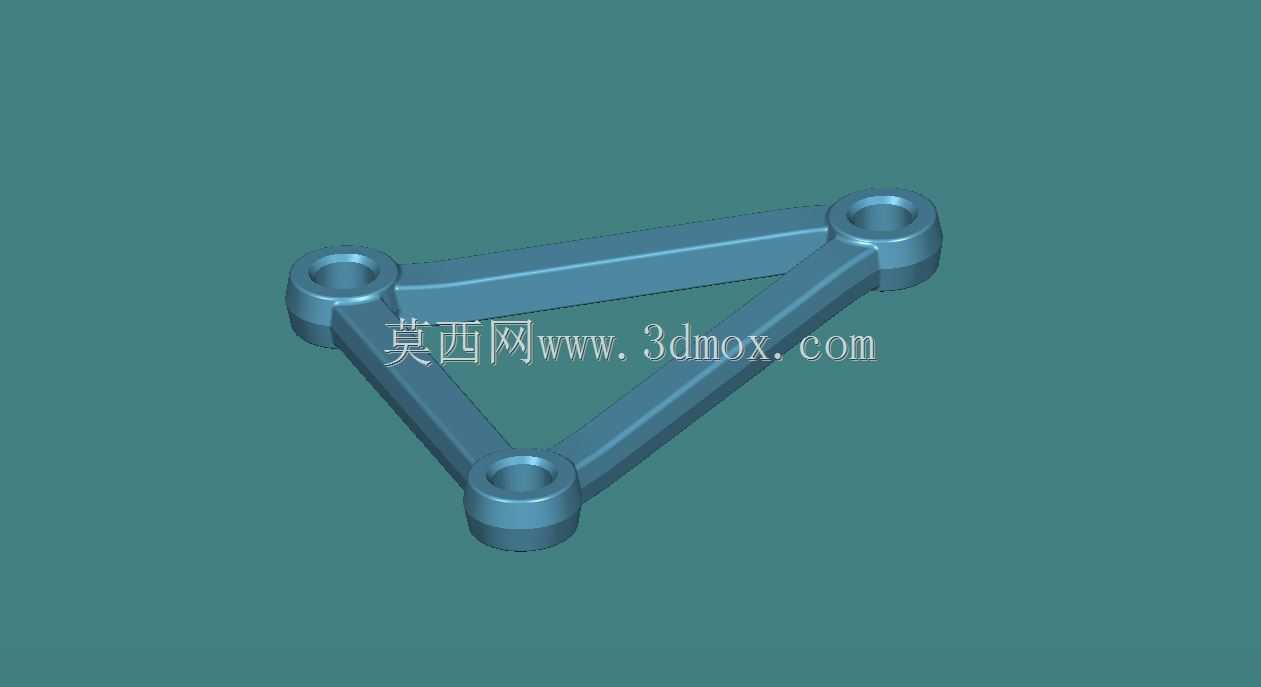

三角铰接式车轮连接结构件

这类三角构型的铰接连接结构，常应用在轮式行走机构的轮组连接环节，在小型代步轮组、特种作业移动平台、轻量化输送线从动轮组上都能见到同类结构的身影。它的核心作用是在三个连接点位之间形成稳定的力传递路径，把轮端受到的地面冲击、径向载荷均匀分散到三个连接臂上，避免单臂受力出现应力集中导致的结构失效。从结构设计逻辑来看，三个端部的带孔铰接座采用等厚凸台结构，孔位内壁预留了衬套安装余量，可根据实际载荷工况选配铜基衬套或者滚针轴承，降低铰接转动时的磨损速率，延长构件的维护周期。三个连接臂采用等截面变弧度的过渡设计，臂身截面为工字形优化构型，在保证整体抗弯抗扭刚度的前提下，尽可能削减了非受力区域的材料冗余，兼顾了结构强度与轻量化需求。安装边界上，三个铰接孔的同轴度公差控制在0.02mm以内，孔位中心距的尺寸公差按照IT7级精度管控，可直接适配标准直径的铰接销轴，不需要现场二次修配。三个连接臂的交汇区域做了大圆角过渡处理，避免应力集中在转角位置萌生疲劳裂纹，在承受交变冲击载荷时，应力分布更均匀，不会出现局部应力超限的问题。实际使用中，这类结构件通常搭配锁紧挡圈对铰接销轴做轴向限位，安装时需要保证三个铰接点的对接面贴合度不低于85%，避免偏载导致的销轴弯曲变形。和普通的单臂连接结构相比，三角稳定构型的抗侧向偏移能力提升40%以上，在轮组受到侧向冲击力时，不会出现连接臂弯折变形的问题，能有效保证轮组的运行轨迹精度，减少轮面偏磨的概率。建模过程中对每个铰接孔的端面都做了垂直度管控，保证安装后销轴的轴向受力均匀，臂身的拔模斜度控制在1.5度，既满足铸造或者3D打印的工艺要求，也不会影响结构的装配精度。
