贴片式电子变压器精细三维建模作品

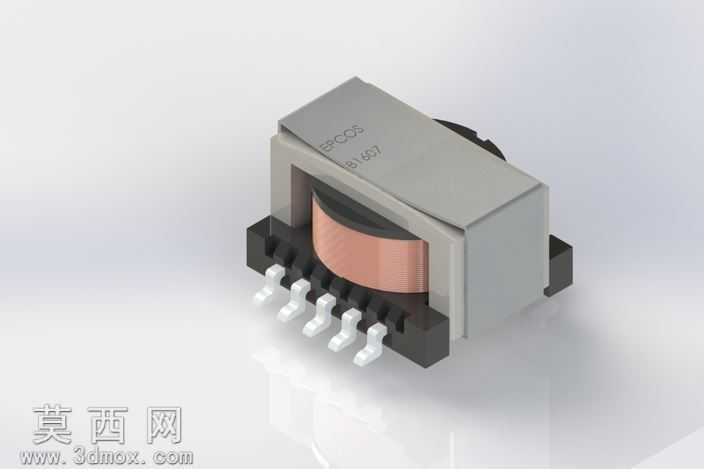

本作品为贴片式电子变压器的三维建模成果，建模过程依托三维设计软件完成全参数化构建，严格遵循贴片电子变压器的实际生产尺寸比例，对器件的每一处结构都做了精细化还原。建模初始阶段先梳理器件的整体结构逻辑，将模型拆分为磁芯骨架、绕组线圈、引脚基座、贴片引脚四个核心组成部分，依次完成各部分的特征搭建：磁芯部分采用E型闭合结构，建模时精准还原磁芯的倒角弧度、表面丝印标识的凹槽特征，通过拉伸、切除、圆角等基础特征组合，还原磁芯哑光灰的硬质绝缘外壳质感，对表面印刷的字符标识做了凹凸纹理处理，还原真实器件的丝印细节。绕组线圈部分还原了铜质线圈的层叠缠绕结构，通过螺旋扫描特征构建线圈的缠绕形态，搭配铜质金属材质，调整材质的反射度与粗糙度，还原漆包铜线温润的金属光泽与半哑光的表面质感，同时还原线圈与磁芯之间的绝缘衬层结构，还原真实器件的绝缘防护设计。引脚基座部分采用黑色耐高温塑料材质，建模时还原基座的卡槽结构，精准匹配磁芯与基座的装配公差，还原基座上的引脚定位槽、卡扣凸起等细节，确保各部件装配逻辑符合实际生产的组装要求。贴片引脚部分采用镀锡白色金属材质，还原引脚的弯折弧度、焊接端面的平整特征，每一个引脚的间距、伸出长度都严格参照贴片元件的标准封装尺寸，确保模型可直接用于PCB布局的仿真参考。渲染阶段采用柔和的影棚布光，通过多盏区域光从不同角度打亮模型，弱化生硬阴影，突出各部件的材质差异：磁芯的哑光硬质塑料质感、线圈的铜质金属质感、基座的黑色工程塑料质感、引脚的亮面镀锡金属质感都得到清晰区分，同时通过环境 occlusion 效果增强部件衔接处的阴影层次，让模型整体更具真实立体感。整个建模过程始终围绕电子变压器的实际功能结构展开，没有冗余的装饰性特征，所有结构都对应真实器件的功能设计，既保证了模型的外观还原度，也保留了结构的准确性，可用于电子电路教学演示、PCB设计仿真、电子产品结构展示等多个场景。
