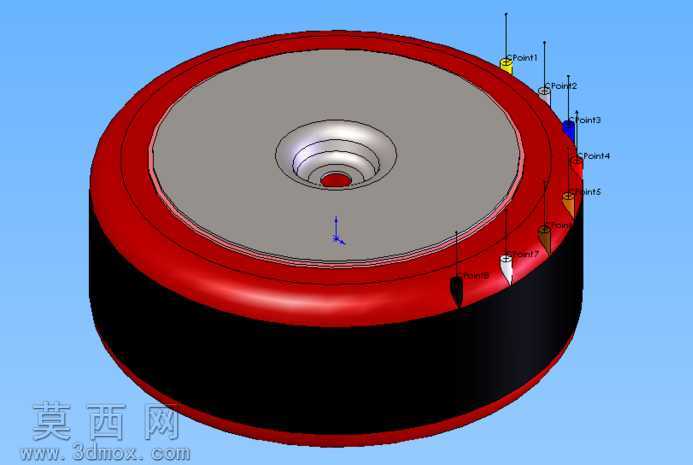

哈蒙德Mfg182系列环形变压器三维结构

本模型为哈蒙德Mfg182系列环形变压器的三维参数化建模成果，建模过程严格遵循该系列产品的官方尺寸规范，完整还原了环形变压器的典型结构特征。建模阶段首先以环形磁芯的内外径、高度参数为基础，通过旋转凸台特征生成磁芯基体，精准还原中心多级沉孔的同轴结构，保证中心安装孔的尺寸精度与同轴度公差，适配标准安装紧固件的装配需求。绕组部分采用分层包覆的建模逻辑，通过环形扫描特征模拟多层绕组的缠绕形态，区分初级、次级绕组的包覆范围，外层绝缘封装结构采用抽壳与圆角组合特征，还原产品外表面的圆润过渡效果，边缘处的圆角处理完全匹配实物的注塑包封工艺特征，避免尖锐棱角的建模误差。材质渲染阶段，外层绝缘封装采用高光泽红黑双色工程塑料材质，调整材质的粗糙度与反射参数，还原塑封外壳的哑光与亮面结合的质感，顶部金属安装面采用磨砂金属材质，模拟镀锌钢板的表面纹理，中心沉孔内部的金属接触件采用亮面金属材质，区分不同结构件的材质差异。结构设计上完整保留了环形变压器低磁漏、短磁路的结构优势，模型的分层结构清晰，可直观展示磁芯、绕组、绝缘封装、安装定位面的装配关系，中心沉孔的多级台阶结构完全对应实物的安装定位需求，外圆周的包覆层厚度均匀，符合环形变压器的绝缘防护设计要求。建模过程中对环形曲面的连续性做了专项优化，避免曲面拼接处的棱角断层，所有圆角特征的半径参数均匹配实物的工艺圆角，保证模型外观与实物的一致性，同时模型保留了完整的特征树，可支持参数调整适配同系列不同规格的变压器变型设计，能够用于电源产品的装配干涉检查、产品展示、结构教学等场景，清晰呈现环形变压器的紧凑结构特点与工艺设计细节。
