异形多孔连接固定支座结构设计

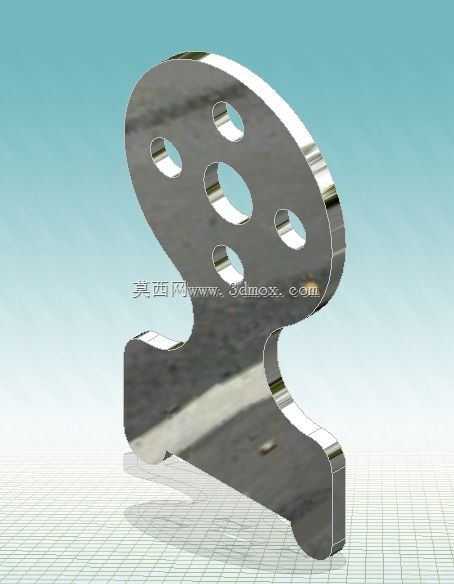

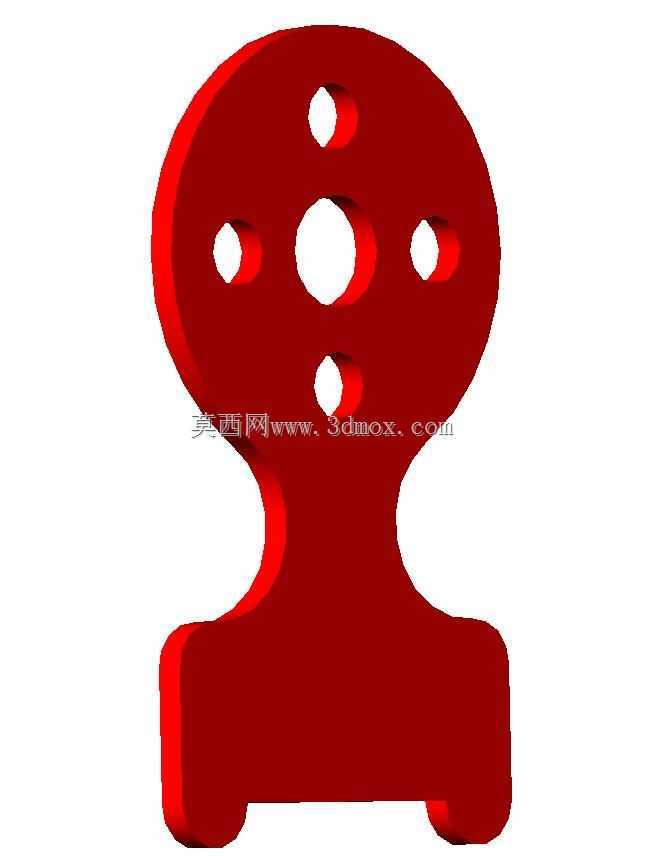

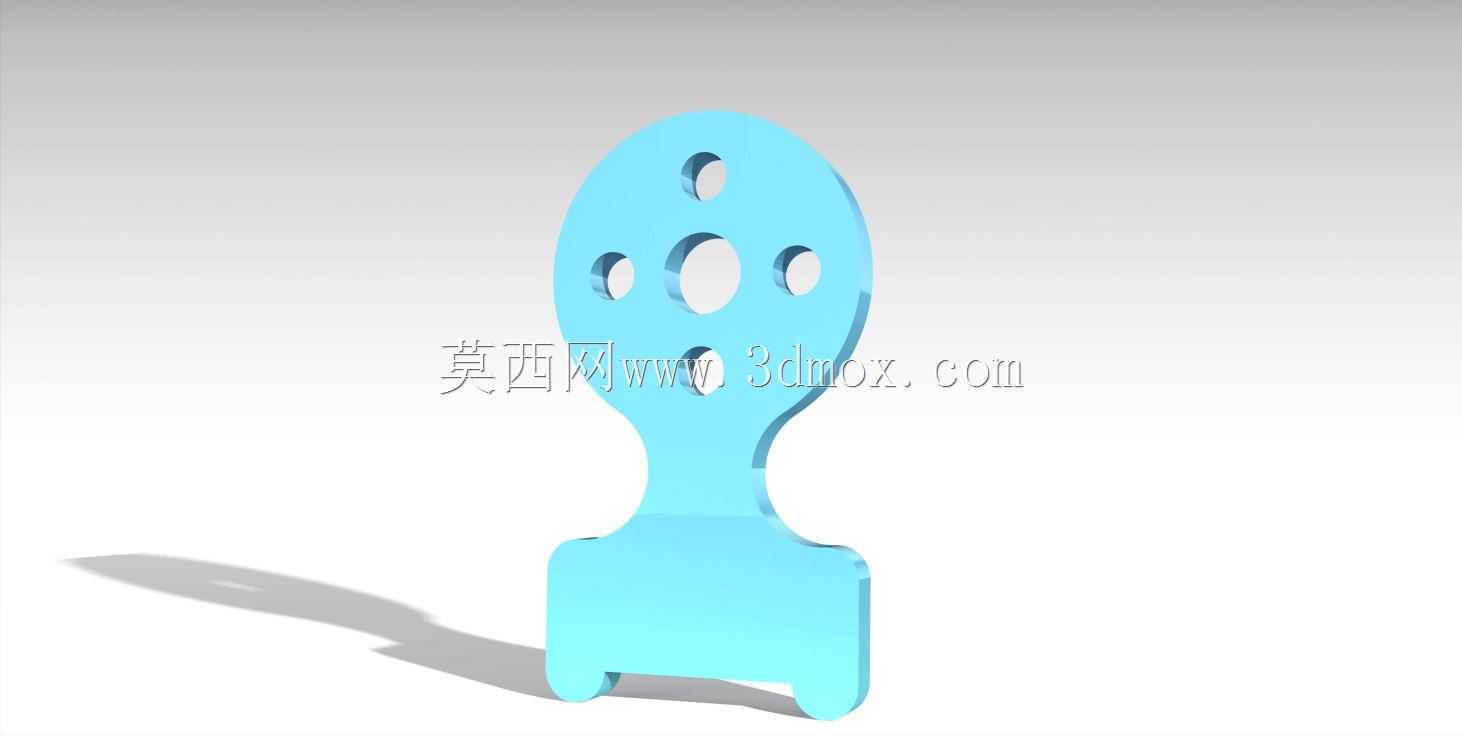

该异形多孔连接固定支座，主要应用于轻工输送线侧边定位、小型工装夹具的工位固定、非标自动化设备的辅助支撑场景，作为中间转接承载件，衔接设备主体框架与末端执行组件，承担分散载荷、定位锁紧的核心作用。从结构设计逻辑来看，整体采用上部类圆形承载盘加下部收颈支撑底座的构型，上部圆形盘面设置中心大通孔与四个周向均匀分布的小孔，中心孔用于穿过主定位轴或大规格紧固螺栓，四个周向小孔可适配不同规格的锁紧螺钉，也可作为定位销孔使用，满足多方向、多规格的安装适配需求，避免单一孔位带来的安装局限性。下部收颈结构采用圆弧过渡设计，既可以减少整体材料用量，降低构件自重，又能通过圆弧曲面分散上部承载传递的应力，避免直角连接处出现应力集中导致的结构断裂问题，提升整体结构的抗疲劳性能。底部的两个对称凸台作为安装基准面，与设备安装面完全贴合，凸台边缘做了小倒角处理，既可以消除加工毛刺带来的安装间隙，也能在装配时起到导向作用，降低对位难度。从安装边界来看，上部圆形盘面的外径尺寸适配常规50-80mm间距的安装孔位，下部底座的总宽度控制在盘面直径的三分之二左右，可适配狭窄安装空间的布置需求，整体厚度根据承载等级做了等强度设计，盘面厚度大于收颈段厚度，在保证承载能力的前提下尽可能压缩整体占用空间。实际应用中，该构件可根据使用场景选择铸铁、铝合金或工程塑料材质，重载场景下选用铸铁材质保证结构刚性，轻载便携场景下选用铝合金降低自重，有绝缘需求的场景可选用高强度工程塑料加工。孔位的公差设计按照IT7级精度控制，中心孔与定位轴的配合选用H7/g6间隙配合，保证装配顺畅的同时控制径向窜动量，周向小孔的位置度公差控制在0.1mm以内，保证多螺栓锁紧时的受力均匀性，避免单个螺栓受力过载。结构的所有棱边均做了R0.5-R1mm的圆角处理，既避免加工和装配过程中划伤操作人员，也能减少应力集中点，提升构件的使用寿命。
