亚伯拉罕1612型贴片晶振振荡器结构

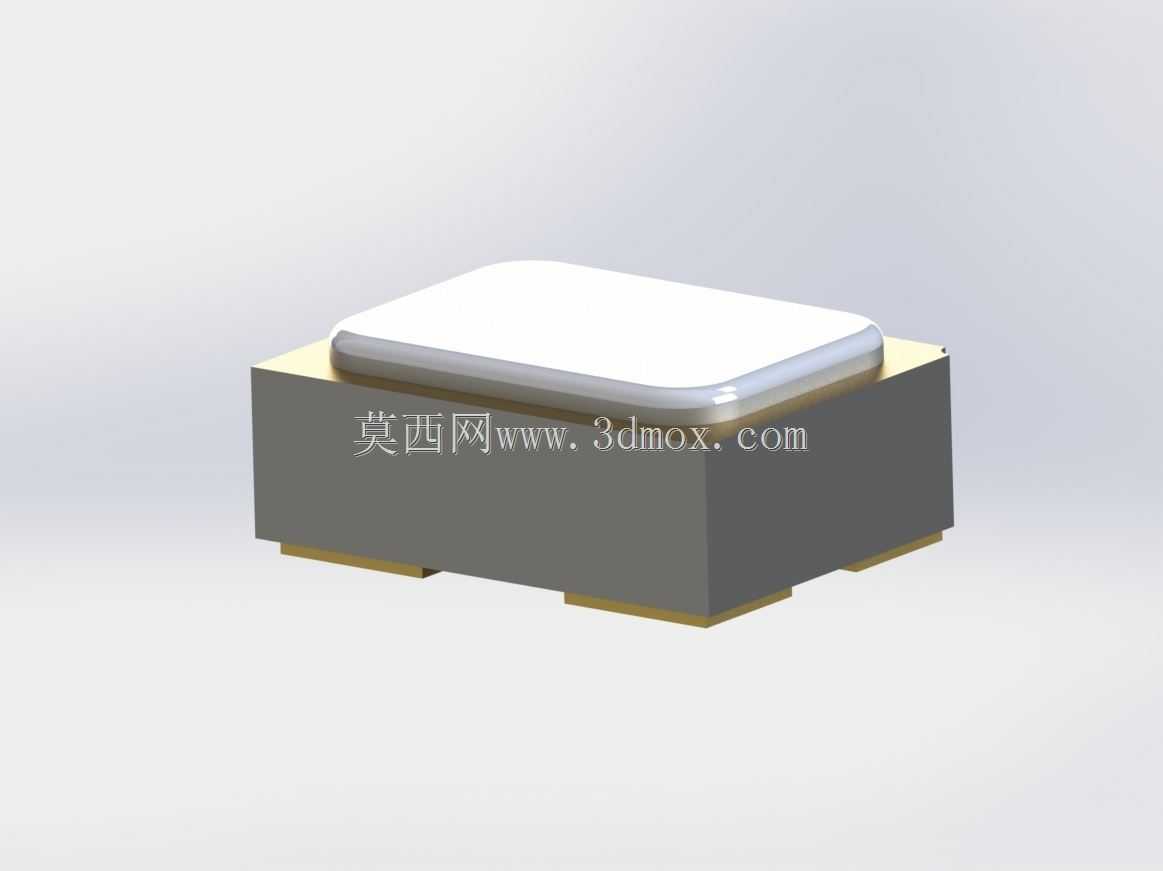

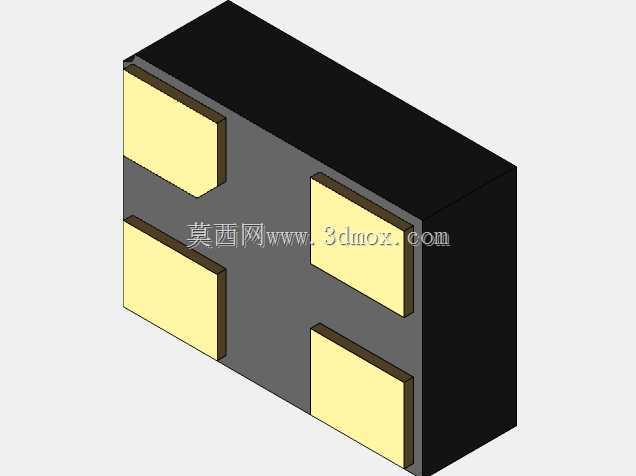

在消费电子、通信终端、便携医疗设备这类对板上空间要求严苛的电路设计场景里，这类小尺寸贴片振荡器是板级时钟方案里的核心基础元件，很多刚接触射频板、便携数码产品结构设计的工程师，在布局阶段很容易忽略这类元件的实际安装边界，导致后期贴片过炉出现偏移、虚焊，或是周边元件高度干涉的问题。这款1612规格的振荡器，是同系列里尺寸控制较为极致的型号，外壳尺寸严格控制在1.6mm×1.2mm的边界内，整体采用金属屏蔽封装结构，顶部为平整的白色绝缘封盖，侧边是金属屏蔽围框，底部引出四个镀金焊盘，焊盘的位置、尺寸都严格对应行业通用的1612封装焊盘规范，在PCB布局时，只需要按照标准封装库预留焊盘位置，不需要额外做定制化的焊盘修改，就能适配常规的SMT贴片工艺。从功能特性来看，它的输出频率覆盖7兆赫到80兆赫区间，支持以5兆赫为增量做频率定制，能够覆盖绝大多数低功耗便携设备的主时钟、射频参考时钟需求，相比同参数的大尺寸晶振，它的占用板面积缩减了近40%，对于做TWS耳机、智能穿戴、小型物联网采集终端这类内部空间寸土寸金的产品来说，能够给其他传感器、电源芯片腾出更多布局空间。做三维建模的时候，要特别注意几个容易出错的细节：一是顶部封盖和金属围框的高度差，封盖边缘做了微小的圆角过渡，建模时不能直接做直角拼接，否则渲染出来的效果和实物偏差很大；二是底部焊盘的突出高度，焊盘是从塑封底座向外延伸出微小的厚度，这个尺寸直接影响PCB封装的焊盘间距设计，如果建模时忽略这个厚度，导出的STEP模型导入PCB软件做干涉检查时，会出现元件本体和PCB板表面存在间隙的错误提示；三是金属围框的边角做了微小的倒角，不是尖锐的直角，这个细节在做整机装配的碰撞检查时很关键，要是做成直角，在和周边屏蔽罩距离很近的情况下，会误报干涉问题。在实际选型应用中，这类振荡器不需要额外搭配外围的负载电容，内部已经集成了匹配电路，设计时只需要在电源引脚就近预留0.1μF的去耦电容，就能保证输出频率的稳定性，它的金属屏蔽外壳能够有效降低周边射频电路对时钟信号的干扰，在做蓝牙、Wi-Fi这类无线通信模块的设计时，不需要额外给晶振做独立的屏蔽罩，就能满足EMC测试的辐射要求。很多结构工程师在做板级堆叠设计时，往往只关注主芯片、连接器这类大尺寸元件的高度，忽略这类小型贴片元件的厚度，这款振荡器的整体厚度控制在0.5mm以内，只要板上对侧的元件高度预留出0.6mm以上的间隙，就不会出现装配时的顶壳问题，在做超薄产品的堆叠时，这个厚度优势非常明显。建模过程中还要注意，外壳表面的质感区分，顶部封盖是哑光的绝缘材质，金属围框是半光亮的镀镍质感，底部焊盘是镀金的亮面金属，这些材质细节在做整机渲染、装配演示的时候，能够更真实地还原产品的实际装配效果，方便和硬件工程师、贴片厂做前期的工艺沟通，提前规避可能出现的封装不匹配问题。
