金属薄板拼接双翼飞机结构三维设计

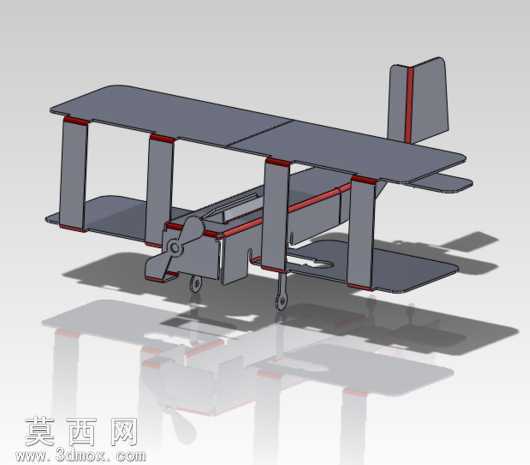

本作品为采用金属薄板拼接成型的双翼飞机结构三维模型，整体建模围绕薄板类构件的装配逻辑展开，全程依托三维参数化建模逻辑完成全流程设计，可用于新员工技工技能考核的实操训练参考。建模过程中首先梳理双翼飞机的基础气动外形框架，将上下两层主翼、垂直尾翼、水平尾翼、机身承力段、前部螺旋桨、起落架等结构全部拆解为可通过金属薄板裁切、弯折、拼接实现的独立构件，每一块板材的轮廓都经过精准的尺寸约束，确保相邻构件拼接时的贴合度完全符合实际钣金加工的公差要求。材质设置上，主体板材统一赋予哑光深灰色金属材质，还原冷轧钢板经裁切后的基础质感，构件拼接的接缝位置添加醒目的红色边线标识，既能够清晰区分不同的独立板件，也直观呈现出各构件的装配定位边界，方便学习者快速识别拼接位置与装配顺序。结构设计层面严格遵循双翼机的经典受力逻辑，上下主翼之间设置多组垂直支撑立柱，所有立柱同样采用薄板弯折成型的矩形截面结构，与主翼的连接位置预留对应的拼接卡口，无需额外紧固件即可实现预定位，还原早期简易双翼机的轻量化构造特点；机身段采用薄板围合的盒式承力结构，前部预留螺旋桨的安装转轴位，下部设置三点式起落架的安装接口，尾翼段与机身主体采用插接式结构连接，整体所有构件均无复杂曲面，全部由平面薄板裁切弯折即可加工成型，极大降低了实际制作的工艺门槛。渲染阶段采用柔和的均匀漫反射光照，在模型下方添加带反射效果的承接地面，既清晰呈现出模型的整体轮廓与投影关系，也通过地面反射直观展示下层机翼与起落架的底部结构，方便学习者从任意角度观察构件的拼接关系。设计思路上完全贴合钣金工技能考核的核心要求，将复杂的飞行器结构简化为纯平面薄板的拼接装配任务，重点考察建模者对板材拆分逻辑、装配定位关系、尺寸公差配合的把控能力，没有冗余的装饰性结构，每一块板件都具备明确的装配功能与结构作用，能够有效检验技工对薄板成型工艺的理解程度与实操建模能力。
