带凸台多孔连接法兰三维结构设计

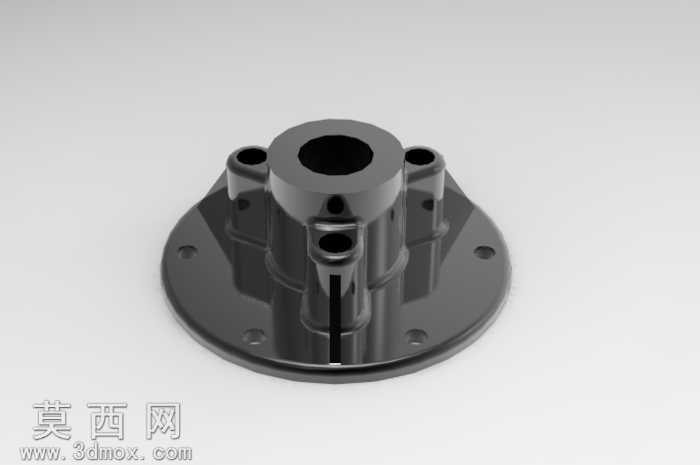

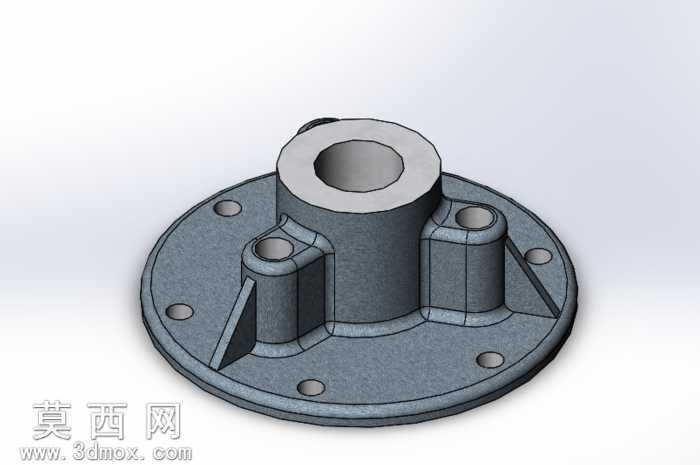

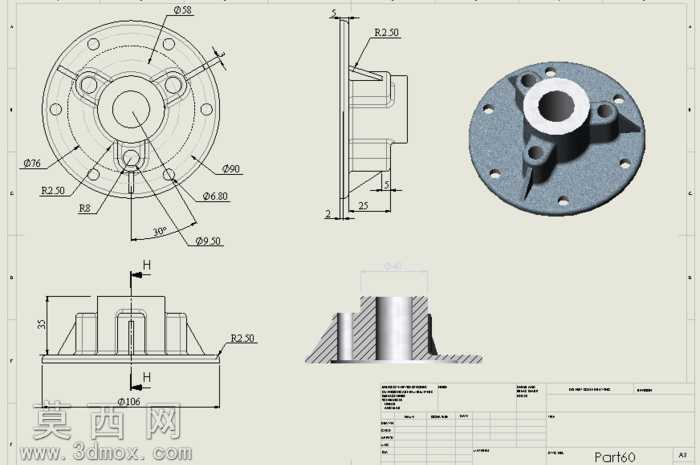

本作品为带中心凸台的多孔连接法兰结构，采用SolidWorks完成全参数化三维建模，建模过程严格遵循机械制图投影规范，同步完成了二维工程图的视图标注与三维实体渲染输出。建模初期首先梳理法兰的功能定位，该类法兰主要用于管路端部与设备基座的刚性连接，需同时满足轴向定位、周向防转、端面密封的多重功能需求，因此整体采用圆盘式主体加中心轴向凸台的结构布局。建模流程从中心基准轴与基准面搭建开始，首先绘制法兰主体圆盘的截面草图，通过拉伸命令生成圆盘基体，随后在圆盘中心位置绘制凸台截面，拉伸生成带中心通孔的轴向凸台，中心通孔为流体或轴类零件的穿过通道，孔壁尺寸严格匹配配合公差要求。圆盘端面上的安装孔采用圆周阵列方式生成，根据连接受力需求均匀分布6个螺栓安装通孔，孔位与中心轴的相对位置经过受力校核，保证螺栓锁紧后法兰端面受力均匀，不会出现局部应力集中的问题。凸台与圆盘主体的衔接位置全部采用R2.5的圆角过渡，既避免机加工过程中出现应力开裂的隐患，也能减少装配过程中锐边划伤操作人员的风险。二维工程图部分完整绘制了主视图、全剖视图、局部放大视图，清晰标注了各段直径尺寸、轴向长度尺寸、角度公差、圆角参数，所有尺寸标注符合机械制图国家标准，能够直接用于指导生产加工。渲染环节为法兰模型赋予了铸铁材质效果，还原了铸件表面的哑光金属质感，同时对剖面视图中的金属剖面线做了规范处理，清晰展示法兰内部的实体结构与通孔分布。设计过程中充分考虑了零件的加工工艺性，所有轴向尺寸均预留了合理的加工余量，端面的密封面位置做了平面度要求标注，凸台外圆与中心孔的同轴度公差也做了明确约束，确保零件加工完成后能够顺利完成装配，满足管路连接的密封性能与连接强度要求。
