断头台推拉式通风管道结构设计

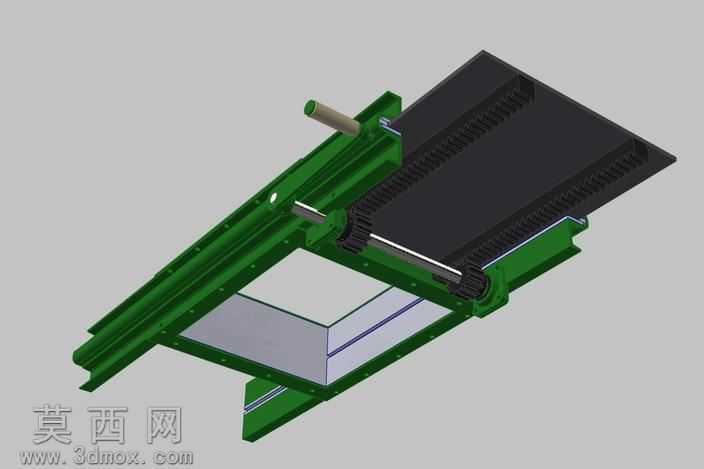

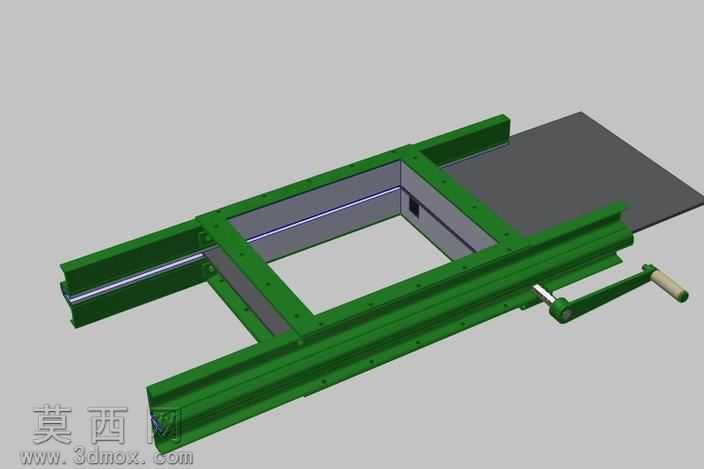

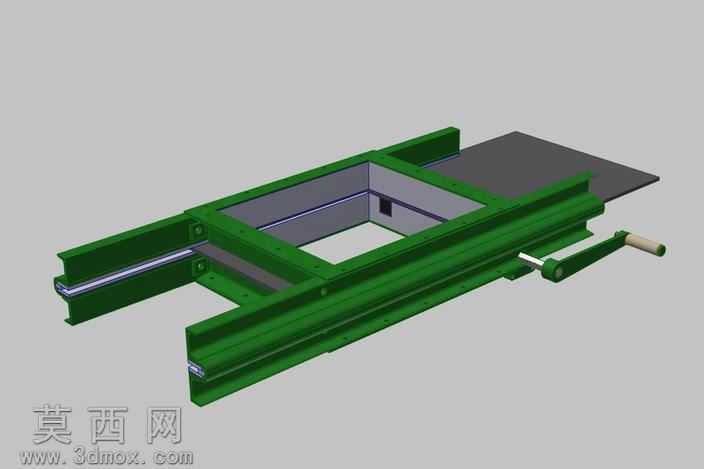

本作品为断头台结构推拉式通风管道三维模型，整体采用三维参数化建模方式完成，建模过程中严格遵循机械结构设计的装配逻辑，对各部件的配合公差、运动行程进行了合理的参数预设，确保模型可直接用于结构验证与工程参考。模型主体框架采用绿色金属材质渲染，模拟工业场景中常用的喷涂防锈钣金材质，表面设置了细微的磨砂质感与均匀的反光参数，还原真实工业钣金件的视觉效果；推拉闸板部分采用哑光黑色材质，模拟耐磨密封板材的质感，边缘做了细微的倒角处理，避免尖锐棱角带来的不真实感；传动部分的辊轴、导向杆采用金属银灰色材质，模拟镀铬光轴的表面效果，金属反光度设置适中，既体现金属质感又不会出现过曝的渲染问题。结构设计上，该风管采用侧推式闸板截断结构，两侧设置了平行导向导轨，导轨与框架采用一体化建模设计，保证闸板推拉过程中的运动同轴度，闸板两侧嵌入导轨滑槽内，预留了合理的滑动间隙，同时在闸板与风道的贴合面设计了密封结构安装位，可填充密封胶条实现风道截断后的密闭效果；传动端设置了手动操作杆与同步传动辊，通过辊轴带动闸板实现平稳的推拉动作，操作端延伸至风道外侧，方便操作人员在风道外部完成风量调节或风道截断操作。设计思路围绕工业通风系统中风量快速截断、风道切换的实际需求展开，区别于传统翻板风阀，该推拉式断头台结构可实现风道截面的完全开启与完全截断，全开状态下风道无遮挡风阻极小，全闭状态下密封面贴合紧密漏风率低，适用于大截面通风管道、除尘风道、矿物输送风路等场景的通断控制。建模过程中对所有安装孔位、连接法兰的尺寸都做了标准化设置，框架边缘的安装孔采用线性阵列方式生成，孔位间距符合通用通风管道的安装标准，可直接导出工程图用于生产加工参考；渲染阶段采用等轴测视角展示模型整体结构，光线设置采用柔和的工业环境光，搭配局部补光突出结构的层次感，清晰展现导轨、闸板、传动部件之间的装配关系，让查看者可以快速理解该推拉式风管的工作原理与结构特点。
