人体工学防滑棘轮螺丝刀三维设计作品

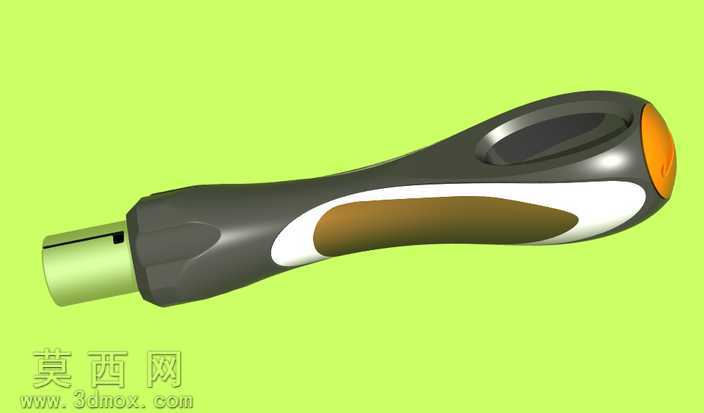

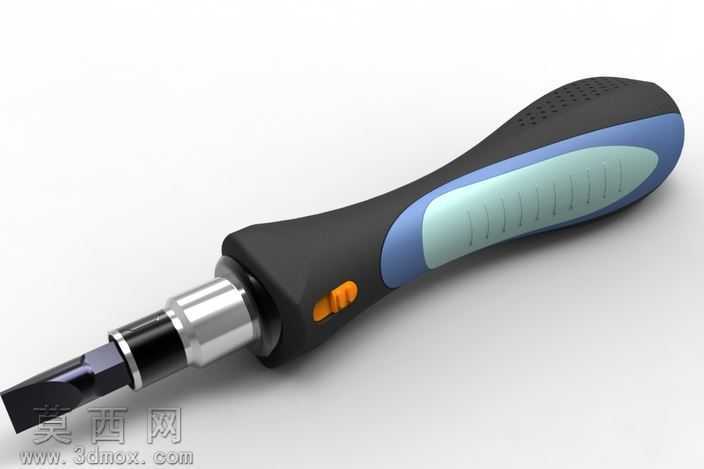

本作品为棘轮式一字螺丝刀的三维建模设计成果，建模过程中严格遵循手动工具的人机工程设计逻辑，首先通过草绘绘制手柄的多段轮廓曲线，精准把控手柄不同区域的截面尺寸变化，针对握持区域做了符合人体手掌贴合度的曲面弧度处理，在手柄表面构建了密集的防滑凹点纹理与软胶包覆区域的分区结构，区分出硬胶支撑层与软胶防滑层的不同结构边界。建模时重点还原了棘轮调节机构的细节，在手柄与批头衔接位置构建了橙色的换向拨钮结构，精准还原拨钮的凸起造型与安装卡位，金属批杆部分做了多层阶梯轴结构设计，还原批杆与手柄连接的金属衬套、棘轮锁止结构的装配关系，批头部分做了一字刀头的切削角度处理，还原刀头的刃口斜面与金属镀层的质感分区。材质渲染阶段，针对不同部件赋予对应材质属性：手柄主体硬胶部分采用哑光黑色磨砂塑料材质，调整粗糙度参数模拟硬胶的细腻磨砂触感；中间握持区域的浅青绿色软胶部分，设置稍高的漫反射粗糙度与轻微的次表面散射参数，还原橡胶软胶的温润触感；两侧的蓝色装饰条采用半哑光硬质塑料材质，与黑色主体形成色彩层次区分；金属批杆与衬套部分采用镀铬金属材质，调整反射强度与高光参数，模拟电镀金属的亮面反光效果，同时在金属表面添加细微的划痕纹理，提升真实感；换向拨钮采用与软胶区域同色系的橙色硬质塑料，形成视觉焦点。结构设计上充分考虑实际使用的受力需求，手柄内部做了适配棘轮机构的空腔结构，保证金属嵌件与塑料手柄的结合强度，握持区域的凹凸纹理沿手掌施力方向排布，提升拧动时的摩擦力，避免操作打滑，整体造型兼顾实用性与视觉美观度，还原了量产级手动工具的细节精度，可用于工具产品的外观展示、结构验证与设计参考。
