木制滑雪板专用铣削加工设备结构设计

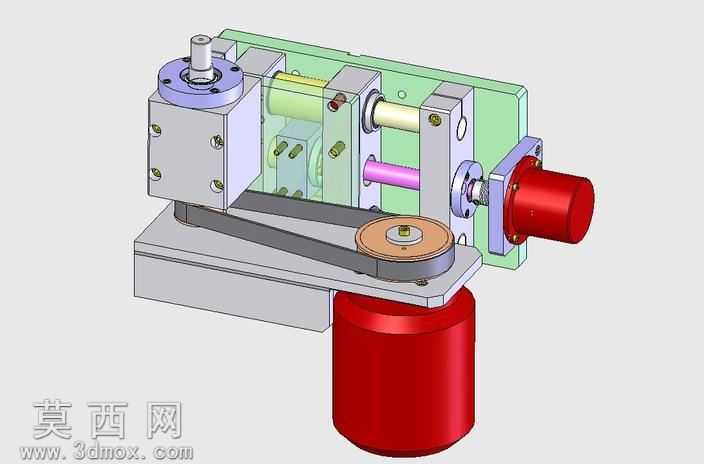

本模型为针对木制滑雪板侧边定宽切削加工设计的专用铣削设备，整体采用三维参数化建模完成，各部件装配关系清晰，可直观呈现设备的完整运行逻辑。建模过程中对设备各功能模块做了独立的零件拆分与装配约束设置，从底部的动力输入单元、中部的滑移进给单元到上部的铣削执行单元，每一处连接结构、紧固件位置都按照实际机械装配逻辑做了还原，避免了建模过程中常见的零件干涉、装配错位问题。渲染阶段针对不同部件的材质特性做了区分设置：底部驱动电机采用哑光红色烤漆金属材质，还原工业电机的外壳质感；机身安装板采用半透明淡绿色工程塑料材质，可直观展示内部的传动组件布局；滑移导轨、铣削主轴等核心传动部件采用亮面金属材质，体现机加工零件的精密质感；带传动组件做了哑光黑色橡胶与金属带轮的材质区分，让整体模型的视觉层次清晰，各功能部件辨识度高。结构设计上，设备采用三相感应电机作为核心动力源，通过齿形带传动将动力传递至铣刀主轴，相比平带传动具备更精准的传动比，可避免切削过程中出现打滑导致的加工精度下降问题。铣削主轴安装在可纵向滑移的滑板结构上，通过丝杠螺母机构实现滑移位置的精准控制，可根据不同规格滑雪板的宽度加工需求，灵活调整铣削位置，适配不同尺寸的木制滑雪板侧边切削作业。双铣刀的布局设计可一次性完成滑雪板两侧的宽度切削，有效提升加工效率，避免单次单边切削带来的定位误差。整体设计围绕木制雪橇、滑雪板的自动化生产线加工需求展开，在保证切削精度的前提下简化了设备结构，降低了设备的制造成本与维护难度，可直接作为木工专用加工设备的设计参考方案，模型中包含的STEP、IGS等通用格式文件可适配多数三维设计软件，方便后续的结构优化与工程图导出。
