成套滚珠丝杠传动组件三维结构设计

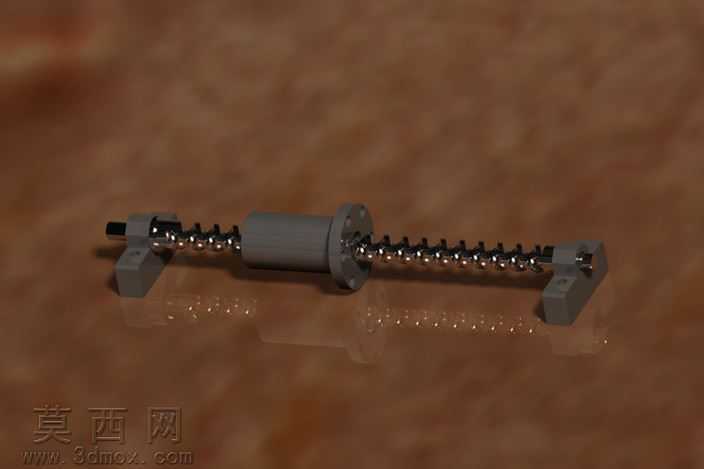

本套滚珠丝杠传动组件的三维建模过程，首先从核心传动功能需求出发，先梳理滚珠丝杠副的整体传动逻辑：作为将旋转运动转化为直线运动的核心传动部件，整套模型包含丝杠轴、滚珠螺母、循环滚珠、两端支撑座、端部锁紧结构等完整组成部分，建模时严格遵循机械传动的配合公差逻辑，确保各部件的装配关系符合实际工业应用的装配要求。建模阶段先绘制丝杠轴的螺旋滚道基准，通过螺旋线扫描生成精准的滚道曲面，保证滚道曲率与滚珠直径的匹配度，避免出现传动卡滞的结构问题；滚珠螺母部分采用一体化法兰式结构设计，建模时同步构建内部的滚珠循环回流通道，让滚珠能够在滚道与回流通道间形成连续循环的传动路径，还原滚珠丝杠低摩擦、高精度传动的结构特性。两端的支撑座采用对称式安装结构，建模时预留了标准安装孔位与轴承配合位，能够匹配常规的角接触轴承安装需求，保证丝杠运转时的同轴度与支撑刚性。材质渲染阶段，对丝杠轴与滚珠部分赋予高硬度轴承钢材质，添加细腻的金属磨削纹理与轻微的反光效果，还原精密传动部件的加工质感；螺母与支撑座部分赋予调质合金钢材质，表面做哑光氧化处理的质感表现，区分不同部件的加工工艺差异；背景采用暖棕色哑光衬底，通过柔和的侧光打光突出部件的结构轮廓与装配关系，让滚道内排列的滚珠、法兰安装孔、支撑座锁紧结构等细节都清晰呈现。设计过程中充分考虑了成套组件的实用性，没有做冗余的装饰性结构，所有结构都服务于滚珠丝杠的传动、安装、锁紧功能，整套模型完整还原了工业常用滚珠丝杠传动组件的真实结构，可用于机械设计教学、传动方案演示、非标设备选型参考等场景，能够直观展现滚珠丝杠的工作原理与装配逻辑，帮助理解精密直线传动部件的结构设计要点。
