精密手动虎钳配套收纳木盒三维设计

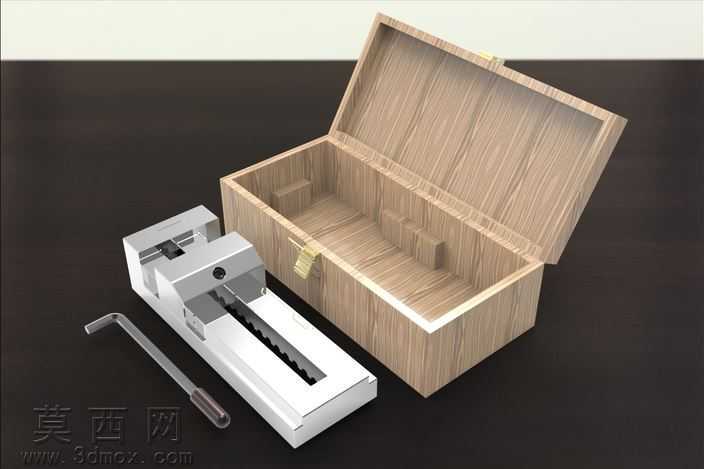

本作品为精密手动虎钳及配套木质收纳盒的三维建模设计成果，整体建模过程严格遵循机械加工工装夹具的实际生产尺寸比例，在三维建模软件中首先完成虎钳主体结构的参数化搭建：先绘制固定钳身的基准草图，通过拉伸、切除等基础特征构建钳身的基体轮廓，对钳身的导轨滑槽、齿条安装位、固定钳口定位槽等关键结构做了精准的特征还原，保证活动钳身与固定钳身的装配间隙符合实际工装的配合公差要求。活动钳身部分通过配合约束实现与导轨的滑动装配关系，对钳口的防滑齿纹做了细节化的阵列特征处理，还原精密虎钳夹持工件时的防滑咬合结构；配套的L型内六角扳手建模还原了六角端头与杆身的过渡结构，手柄处的防滑滚纹通过圆周阵列特征实现，还原实物的握持质感。收纳木盒部分采用实木材质的渲染表现，建模时先构建盒体的薄壁基体，通过抽壳特征完成盒身的内部空腔设计，对盒内的定位格挡做了适配虎钳、扳手外形的轮廓切除，保证配件放置时的定位稳定性，盒盖与盒身的旋转合页、锁扣结构都做了独立的零件建模与装配约束，还原木盒开合的实际结构逻辑。材质渲染阶段，虎钳主体采用金属磨砂不锈钢材质，调整材质的反射粗糙度参数模拟机加工金属的哑光质感，钳口淬火部位做了局部材质区分，呈现高硬度金属的色泽差异；木盒部分采用浅胡桃木纹材质，调整木纹的纹理走向与凹凸贴图参数，还原实木表面的自然纹理质感，内六角扳手的金属杆身做了镀铬亮面材质处理，手柄处的透明塑料套调整了透光率与折射参数，还原软胶塑料的半透明质感。场景布光采用柔和的三点布光方案，主光源从侧上方投射形成自然的结构阴影，辅助光补全暗部细节避免结构死黑，顶光强化金属与木纹的材质质感表现，最终渲染效果清晰呈现精密虎钳的结构细节与收纳套装的完整形态，设计过程中充分考虑了虎钳的实际使用场景与收纳便利性，格挡布局完全适配配件外形，避免存放过程中配件晃动磕碰，整体模型结构完整，装配关系符合机械设计规范，可用于工装夹具教学演示、产品展示等场景。
