翻盖式煤油防风打火机结构设计

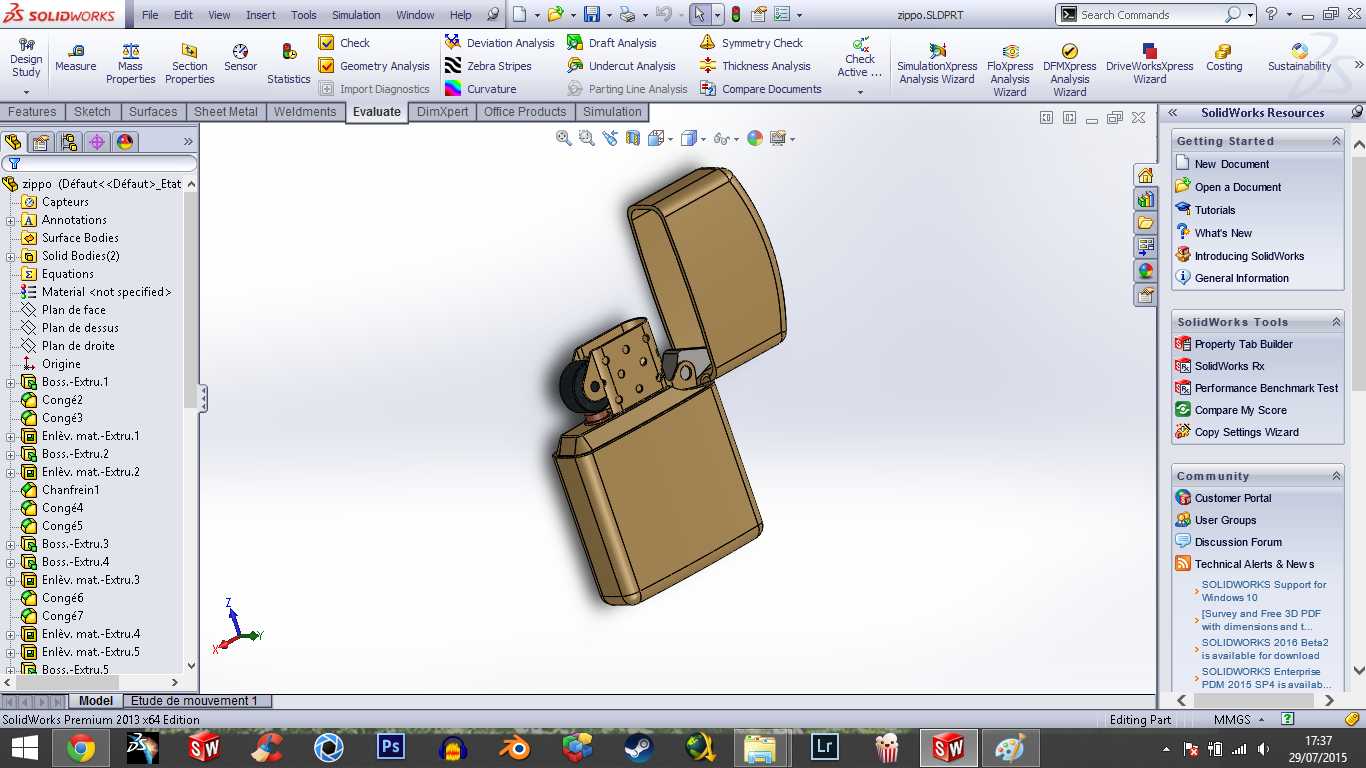

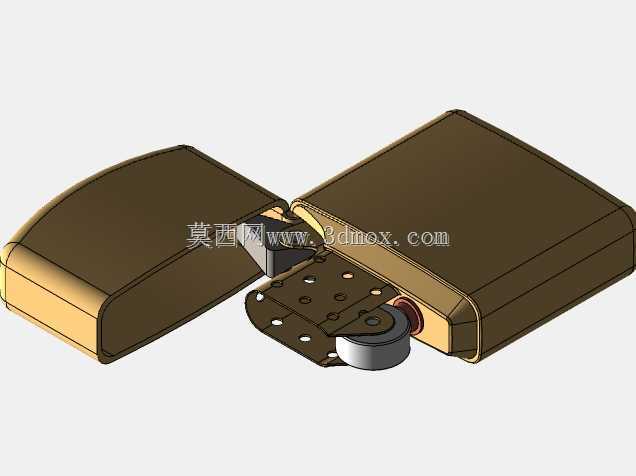

日常接触的翻盖式煤油防风打火机，其结构设计需要兼顾便携性、耐用性与使用可靠性，这类小型五金制品的三维建模过程，需要对每一处配合间隙、活动件行程做精准把控，才能还原实物的开合手感与使用功能。从实际应用场景来看，这类打火机主要面向日常户外取火、日常点烟等场景，防风结构的设计是核心功能点，其带孔的防风罩可以在气流扰动的环境下维持火焰稳定，避免普通明火打火机易被吹灭的问题。建模过程中首先要确定整机的外形边界，整机为规整的长方体圆角造型，长宽高比例符合单手握持的人体工学要求，厚度控制在适合揣入裤兜、上衣口袋的尺寸，边缘做全圆角过渡，避免携带时剐蹭衣物，同时提升握持的贴合度。上盖与机身的铰接结构是设计的重点，铰链部分采用多段销轴配合的结构，需要控制铰接处的转动阻尼，既保证上盖开合时的清脆反馈手感，又要保证上盖翻开后能稳定维持在最大开启角度，不会因为轻微晃动就回落打灭火焰。机身内部的棉芯、储油棉、火石管、打火轮组件都需要按照实际装配关系做分层建模，储油腔的容积要匹配日常加注一次煤油后的使用时长，内壁要做封闭结构设计，避免煤油渗漏沾染随身物品。打火轮与火石的配合位置需要精准定位，火石管内置弹簧的预紧力要通过结构尺寸做适配，保证火石始终贴合打火轮表面，转动打火轮时的摩擦力足够带出足量火花引燃棉芯。防风罩的开孔排布需要兼顾进气量与防风效果，开孔的大小、间距要匹配火焰燃烧所需的空气流量，同时在外侧气流冲击时，通过孔位的扰流作用降低火焰区域的空气流速，维持火焰稳定。上盖内侧的密封胶条位置需要预留安装槽，合盖后胶条与机身顶部贴合，减少煤油的挥发速度，延长单次加注后的使用周期。底部的火石管堵头采用螺纹配合结构，建模时要匹配标准小螺距螺纹参数，保证更换火石时拆装顺畅，同时拧紧后不会出现松动脱落的问题。建模过程中所有活动件都需要做干涉检查，上盖开合全程不能与机身、打火轮组件发生剐蹭，打火轮转动时不能触碰周边的防风罩、棉芯护板，各部件的配合间隙控制在五金冲压件的常规公差范围内，既不会因为间隙过大出现晃动松垮的问题，也不会因为间隙过小导致装配卡滞。这类小型五金产品的建模，看似结构简单，实则每一处尺寸都关联实际使用体验，比如打火轮的滚花纹理深度、齿形角度，直接影响打火时的摩擦力与火花量，上盖与机身的贴合面平面度，直接影响密封效果与挥发速度，铰接处的销轴直径与孔位配合公差，直接决定了打火机的使用寿命与开合手感。在实际建模过程中，需要先绘制整机的外形轮廓草图，拆分上盖、机身、铰链、打火轮、火石管、防风罩、底部堵头等独立零件，再逐个完成零件的细节特征建模，最后进入装配环境添加配合约束，模拟上盖开合、打火轮转动的动作，验证各部件的运动行程是否合理，有没有干涉问题。对于外观面的处理，机身与上盖的外壳采用等壁厚的抽壳结构，壁厚匹配常规金属冲压壳体的厚度，保证结构强度的同时控制整机重量，不会因为过重影响便携性。棉芯的穿出位置要对准打火轮的火花喷射方向，保证火花落下时能第一时间接触棉芯完成引燃，棉芯的伸出长度也需要做限位，避免过长导致火焰过大，或者过难点燃。
