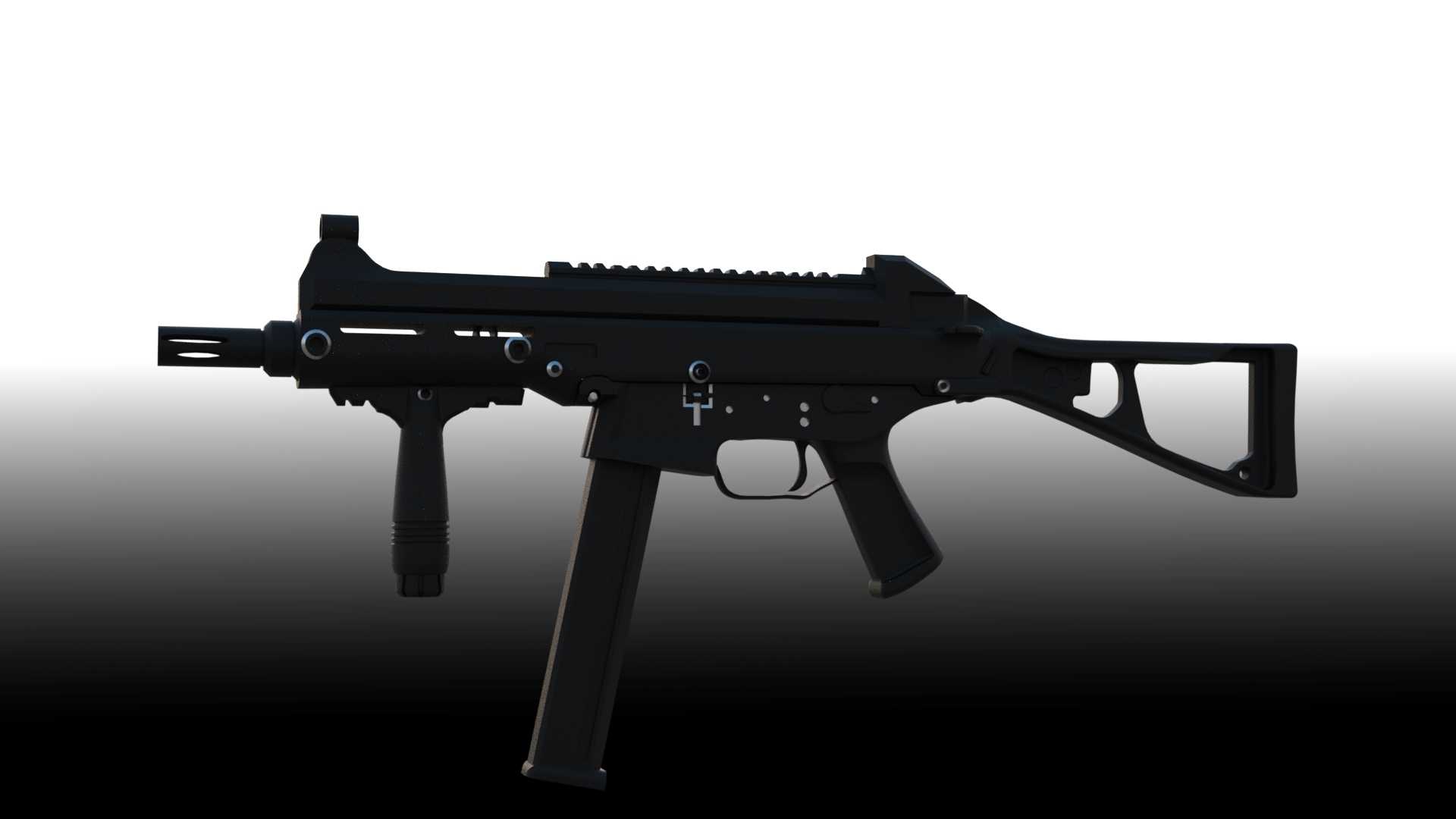

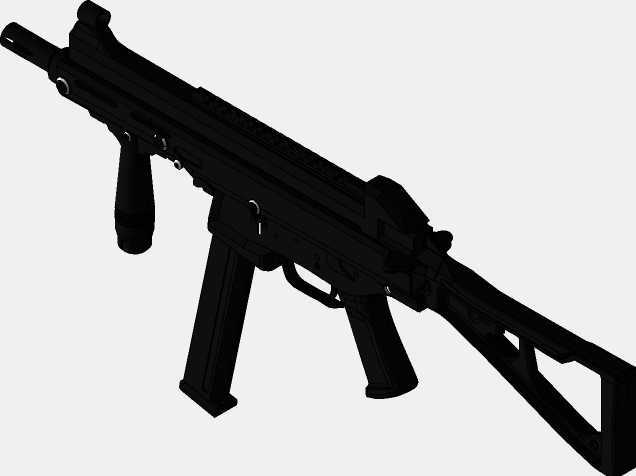

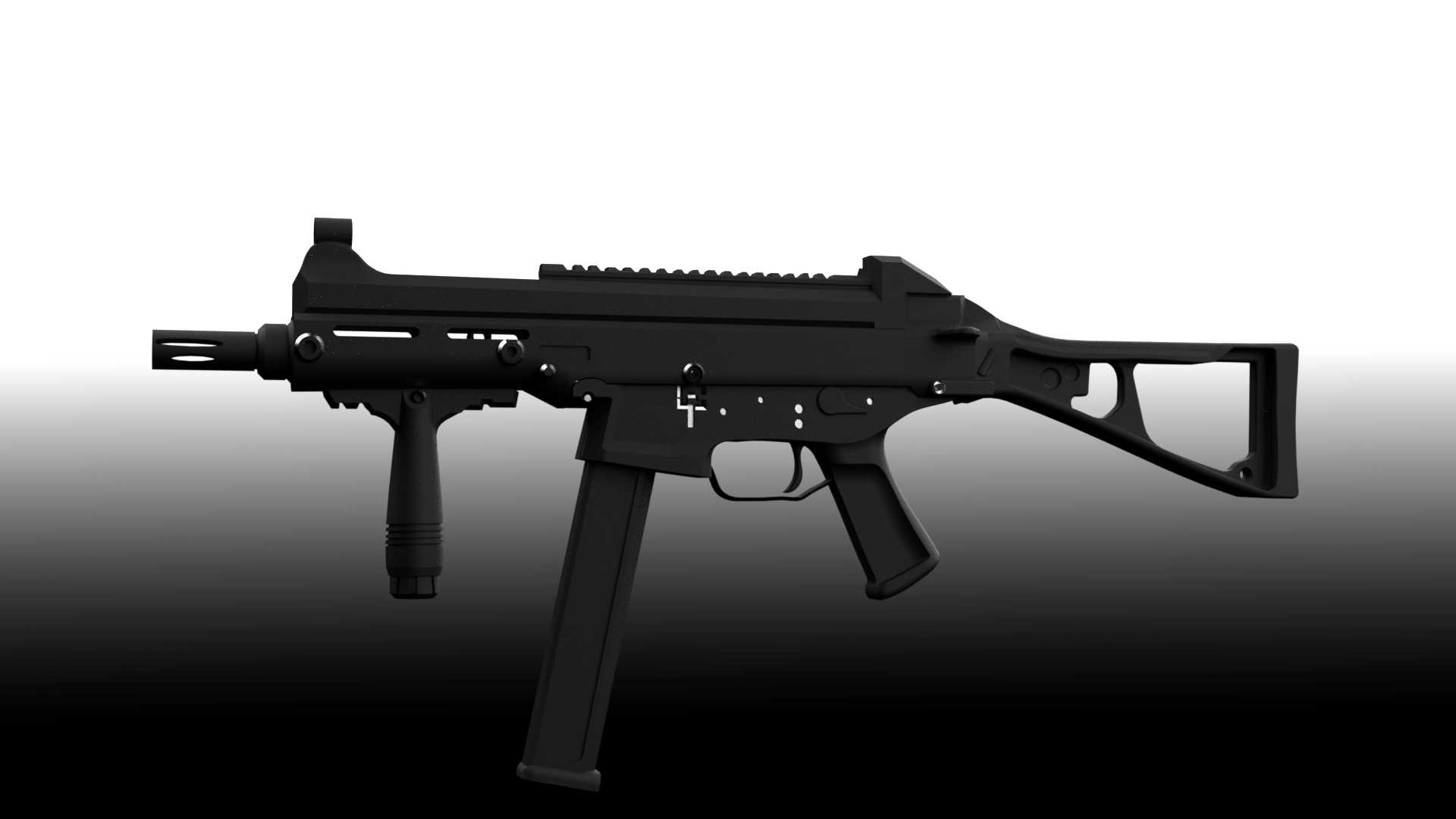

UMP冲锋枪结构三维数字建模作品

本次呈现的单兵自动武器三维结构建模，围绕UMP系列冲锋枪的实体结构完成全参数化构建，建模过程中完全参考实体测绘的尺寸比例，对枪械的各个功能模块做了独立的结构拆分与装配约束设置，可直接用于结构原理演示、战术装备模拟、虚拟训练场景的素材调用。从实际应用场景来看，这类轻武器结构模型可服务于军警战术模拟训练系统的场景搭建，为虚拟射击训练、战术动作推演提供精准的结构载体，也可用于影视特效制作、军事科普内容的三维可视化呈现，还能为轻武器结构教学提供可拆解的数字教具，帮助学习者直观理解自动武器的供弹、击发、后座缓冲的整套动作逻辑。在功能特性的还原上，建模过程中完整复现了该型冲锋枪的折叠式枪托结构，枪托的铰接转轴位置、锁止卡扣的配合尺寸都按照实体结构做了等比例还原，折叠状态下可大幅缩短整体携行长度，适配狭窄空间内的携行与战术动作施展；机匣顶部的皮卡汀尼导轨结构做了完整的齿形特征还原，可匹配各类瞄准附件的安装接口尺寸，前护木位置的垂直握把、枪管前端的消焰器结构都做了独立的零件拆分，各个零件之间的装配间隙控制在实体装备的合理公差范围内，不会出现装配干涉的问题。设计思路上，建模全程采用自顶向下的装配设计逻辑，先确定枪管轴线、供弹口位置、扳机组件的核心基准面，再依次拆分机匣上下盖、枪机组件、握把组件、枪托组件的独立零件，每个零件的壁厚、加强筋位置都参考实体枪械的冲压、注塑加工工艺做了结构优化，避免出现不符合加工工艺的悬空结构、壁厚突变问题；供弹接口处的弹匣卡扣定位尺寸、弹匣插入的导向斜面都做了精准还原，可匹配同比例的弹匣模型完成插拔动作模拟，扳机护圈的轮廓尺寸按照人机工程学的握持尺寸做了校验，扣动扳机的行程空间、握把的贴合弧度都符合实际握持的尺寸边界。从外形尺寸与安装边界来看，整体模型在枪托展开状态下的长度、枪管长度、机匣宽度、瞄准基线高度都严格对应实体装备的尺寸参数，枪托折叠后的整体长度、弹匣安装后下方的突出尺寸都做了明确的尺寸标注参考，各个外接附件的安装接口都预留了标准的装配基准，不管是导入虚拟引擎做交互开发，还是用于3D打印制作等比例展示模型，都不需要再做额外的结构修正。模型的各个活动部件都设置了合理的运动自由度约束，枪托的折叠角度、拉机柄的后座行程、快慢机的档位切换角度都和实体装备的动作范围保持一致，不会出现超行程的运动错位问题，机匣表面的防滑纹理、快慢机档位标识、销钉固定位置的细节特征都做了精细化还原，没有过度简化结构细节导致的特征缺失问题。
