十英寸开槽式Flex耦合器三维结构设计

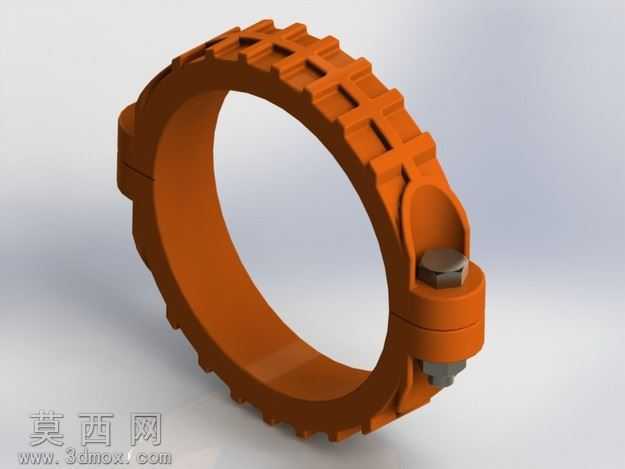

本作品为十英寸规格开槽式Flex耦合器的三维可视化建模成果，建模过程以还原构件真实装配特性与外观特征为核心目标，首先通过二维草绘勾勒环形主体的内外轮廓基准，精准匹配十英寸规格对应的尺寸参数，确保主体环的壁厚、整体直径符合实际使用的尺寸要求。主体环外壁的开槽结构采用阵列特征完成建模，每一处开槽的深度、宽度、相邻槽的间距都经过参数化校准，既还原了实物表面的防滑与结构强化特征，也保证了环形构件的形变余量设计合理性。耦合器的开合锁紧结构是建模的重点部分，在环体一侧预留的锁紧座位置，通过凸台拉伸、孔位切削完成螺栓安装位的结构搭建，配套的六角螺栓与螺母采用标准件参数化建模，螺纹细节做了适配可视化需求的简化处理，既保证装配关系清晰可辨，也避免冗余面增加模型渲染负担。材质设置上，主体耦合器采用工程塑料类的橙色哑光材质，调整材质的粗糙度、反射率参数模拟橡胶改性塑料的质感，表面做细微的颗粒纹理处理还原实物的触感特征；螺栓螺母采用金属镀锌材质，调整金属高光与漫反射参数，区分金属件与塑料主体的材质差异。渲染阶段采用三点布光方案，主光源从侧上方打亮耦合器主体轮廓，辅光源补全锁紧结构处的暗部细节，背光源勾勒环体边缘的轮廓光，搭配浅灰色渐变背景突出构件本身的结构特征。设计思路上，本模型仅做外观可视化展示使用，作为库添加路由项目的组成部件，未做内部流体通道、受力形变的仿真级结构细化，重点还原产品的外观辨识度与装配关系，所有结构特征都参考实物的比例关系搭建，开槽的排布、锁紧座的造型、螺栓的安装位置都与实物保持一致，可用于产品展示、装配示意、教学演示等多种可视化场景，模型的各部件独立分组，可单独拆解查看装配逻辑，也可根据需求调整材质颜色与渲染角度，适配不同的展示需求。
