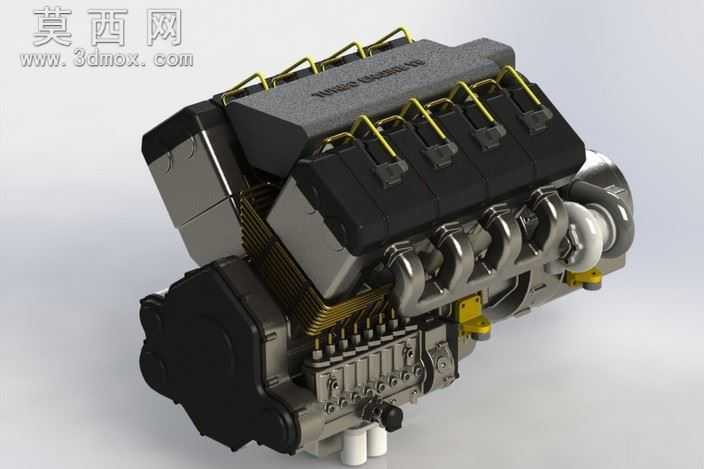

卡车V8动力引擎三维结构模型

本模型为卡车搭载的V型八缸内燃机引擎，采用经典90度V型缸体布局设计，在三维建模过程中严格遵循重型商用车动力总成的实际工程比例，完整还原了量产V8柴油引擎的全部核心结构。建模阶段从缸体基础特征开始搭建，分别完成左右两列共八个气缸的缸套、活塞、连杆组件的独立建模，每一组活塞连杆机构都按照实际运动配合关系完成装配约束，可直观展示内燃机往复运动的动力传递路径。模型完整复刻了顶置气门配气机构，每缸进排气门、气门弹簧、摇臂、凸轮轴传动结构都做了精细化建模，黄色标识的高压点火线束按照实车布线走向排布，清晰呈现点火系统的布局逻辑。进气侧的等长进气歧管做了流畅的曲面建模，还原了大排量引擎进气谐振腔的结构特征，排气侧配套的涡轮增压器总成包含压气机壳、涡轮壳、中间体结构，完整呈现增压进气系统的组成。引擎前端的附件驱动轮系、喷油泵总成、机油冷却管路都做了细节还原，缸体散热鳍片、油底壳、飞轮壳等外部结构的特征清晰，不同部件分别赋予了对应材质：缸体、缸盖采用铸铁哑光金属材质，进气歧管、涡轮壳采用铸铝质感材质，密封胶条、线束采用橡胶、塑料类哑光材质，金属管路做了轻微反光的金属质感处理，渲染后整体视觉效果贴近真实引擎的材质表现。设计过程中兼顾了结构展示性与模型合理性，各部件之间的装配间隙符合工程实际，既可以作为商用车动力系统的教学演示模型，也可用于整车装配场景的配套动力组件使用，完整呈现了大排量V8卡车引擎的结构特点与设计逻辑。
