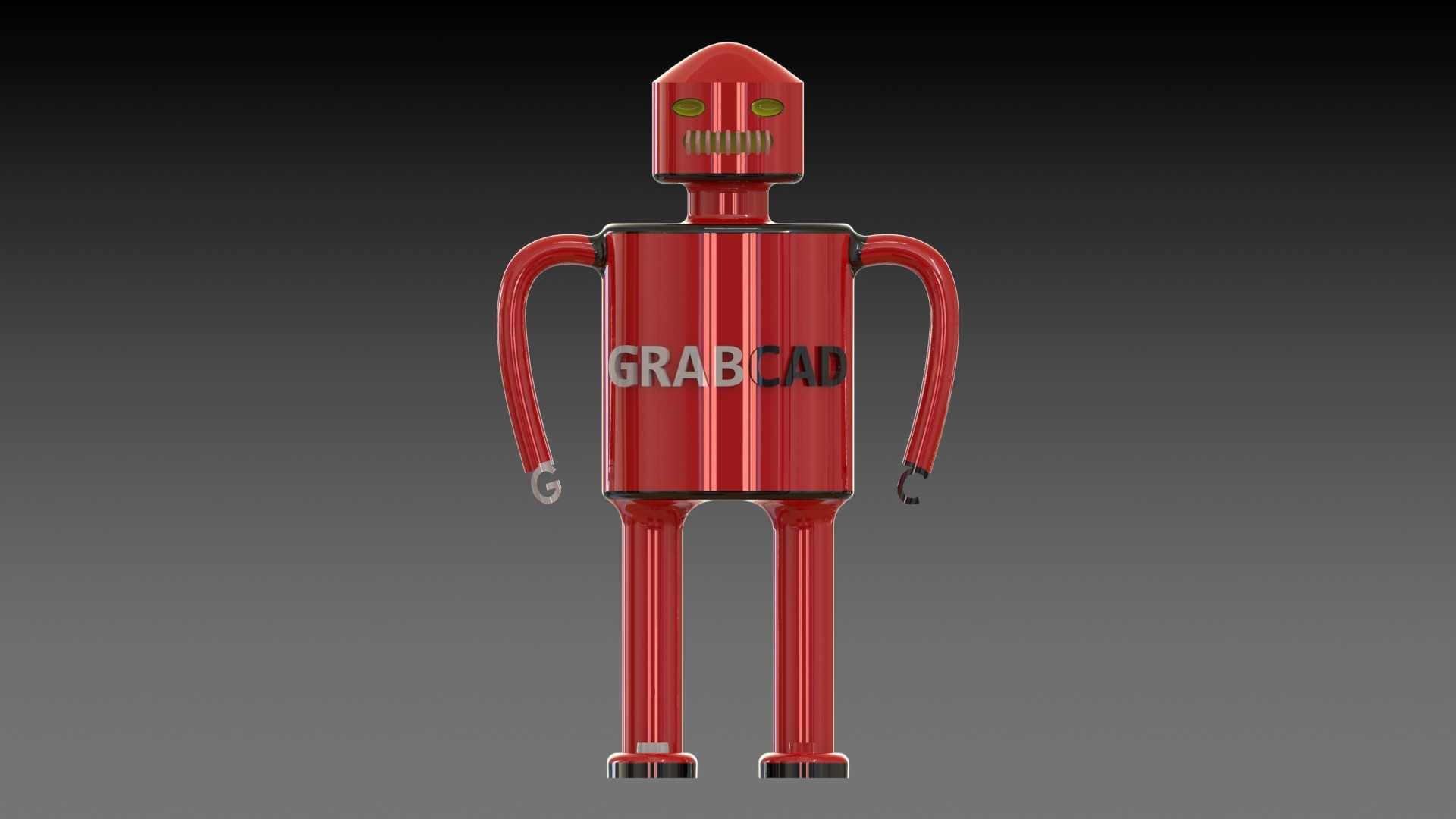

红色复古拟人化抓取机器人造型设计

这款拟人化抓取机器人的造型设计，最初的构思来源于工业场景中对轻量化抓取作业载体的趣味化演绎，区别于常规工业机械臂冰冷的功能性外观，整体采用类人型的躯干分段结构，将工业设备的功能属性与复古科幻的造型语言做了融合。从结构布局来看，整体采用三段式躯干划分，头部为集成视觉识别模块的舱体结构，正面预留两个对称的传感窗口，下方的条状格栅区域为状态指示与语音交互的出声位，头部外壳做了圆弧收边处理，避免尖锐棱角在近距离交互场景中造成磕碰风险。躯干部分采用圆柱形主舱体设计，这类柱形结构在加工阶段可直接选用标准无缝管材做基材，能大幅降低外壳的开模与加工成本，柱形舱体内部预留了足够的走线空间与控制板安装位，两侧的手臂结构采用弯管一体成型工艺，手臂末端集成了差异化的抓取执行端，一侧为钩状取料结构，适配带挂孔的轻型工件转运，另一侧为夹指式结构，可完成规则形状小零件的夹取动作，手臂与躯干的连接位做了隐藏式转轴设计，可实现水平方向180度、垂直方向90度的转动范围，满足常规桌面级作业的动作覆盖需求。腿部结构采用与手臂同管径的柱形支撑，底部做了加宽的防滑脚垫设计，整体站立状态的重心落在躯干中轴线位置，无需额外固定结构即可保持稳定放置，经重心校核，当手臂伸展至最大作业半径时，整机的倾覆力矩仍处于安全阈值内，可适配工作台面的独立放置需求。从实际应用场景来看，这类造型的抓取结构可作为轻型自动化产线的末端执行载体，用于电子元器件分拣、小零件上下料等轻负载作业场景，同时复古拟人化的外观也适配工业科普展示、文创周边衍生的需求，在工业研学展厅、科技类展会的互动展示区，这类辨识度高的造型更容易吸引参观者的注意力，降低工业设备的认知门槛。设计阶段针对各部件的安装边界做了明确的尺寸约束，头部舱体的外径控制在120mm以内，躯干主舱体的长度为280mm，手臂展开后的最大作业半径为320mm，腿部支撑的总高度为220mm，整机放置后的总高度控制在650mm左右，占地面积不超过0.08㎡，可直接放置在标准宽度的工作台面上，不会占用过多的操作空间。各连接部位的公差配合采用H7/g6的间隙配合标准，既保证转动部位的动作顺滑，又不会出现过大的装配间隙影响外观整体性，外壳表面采用亮面烤漆工艺，红色的配色方案既符合工业设备安全色的识别要求，也能在展示场景中形成较强的视觉冲击力。手臂末端的抓取执行端做了快换结构设计，可根据实际作业需求更换吸盘、夹爪等不同的执行部件，拓展设备的适用场景，躯干侧面预留了调试接口的安装位，日常使用时可用装饰盖板遮盖，不破坏整体外观的完整性。在结构强度校核阶段，针对手臂满载抓取时的受力情况做了有限元分析，当末端抓取负载为500g时，手臂弯管处的最大应力为12MPa，远低于常用铝合金管材的屈服强度，可保证长期使用下不会出现结构变形，腿部支撑与躯干的连接位做了加强筋设计，避免频繁搬移过程中出现连接部位断裂的问题。整体设计没有采用复杂的曲面结构，绝大多数部件都可通过常规的管材切割、钣金折弯、数控车削工艺完成加工，不需要投入高额的异形模具成本，适合小批量的定制化生产，无论是作为功能性的轻型抓取作业单元，还是作为工业主题的展示模型，都能兼顾实用性与外观辨识度。
