遥控越野皮卡玩具车三维结构设计

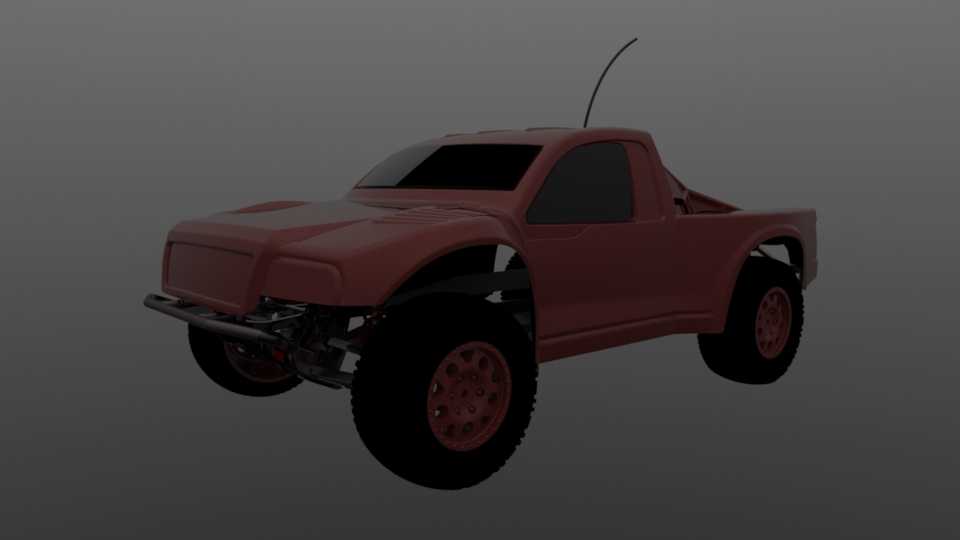

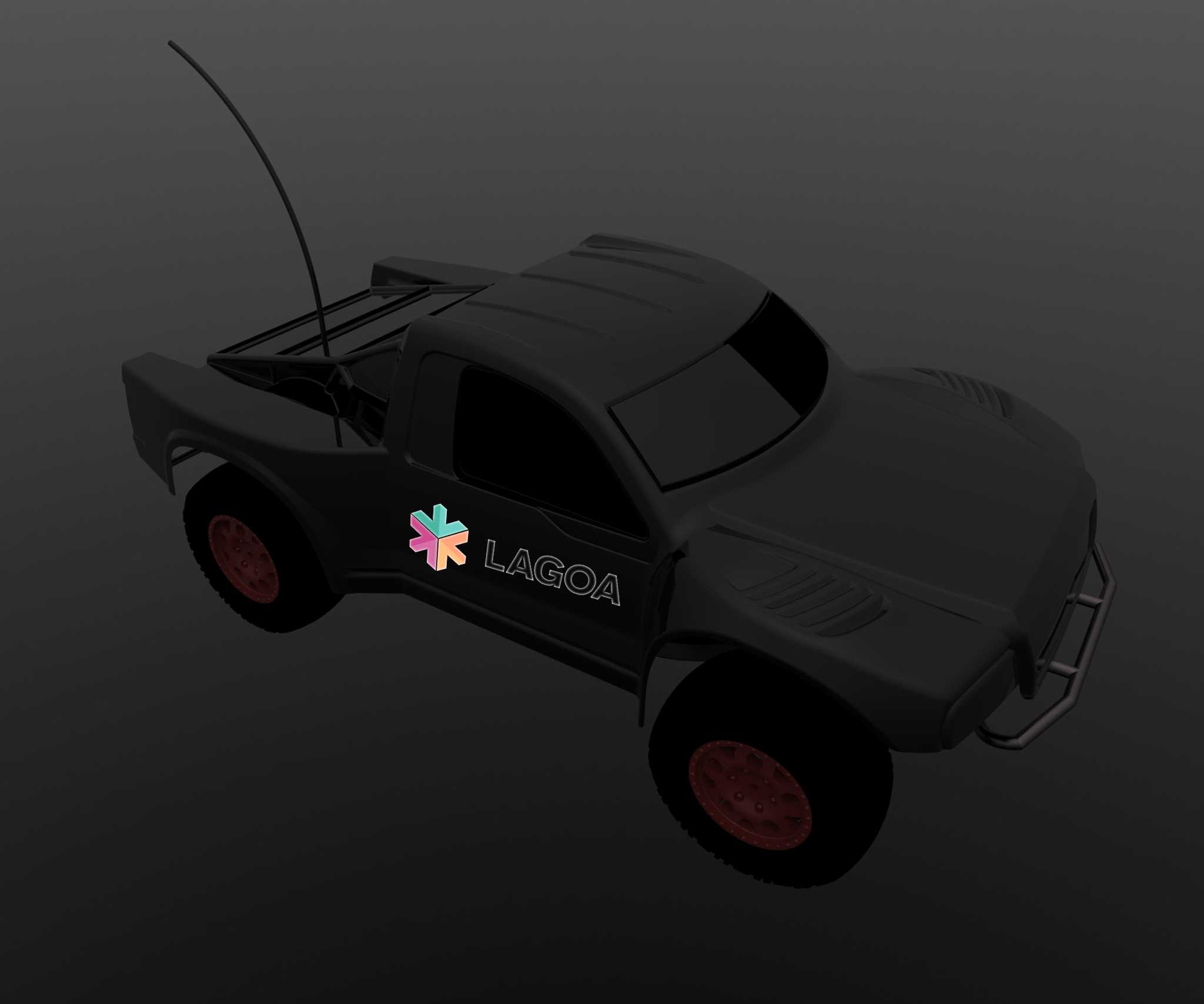

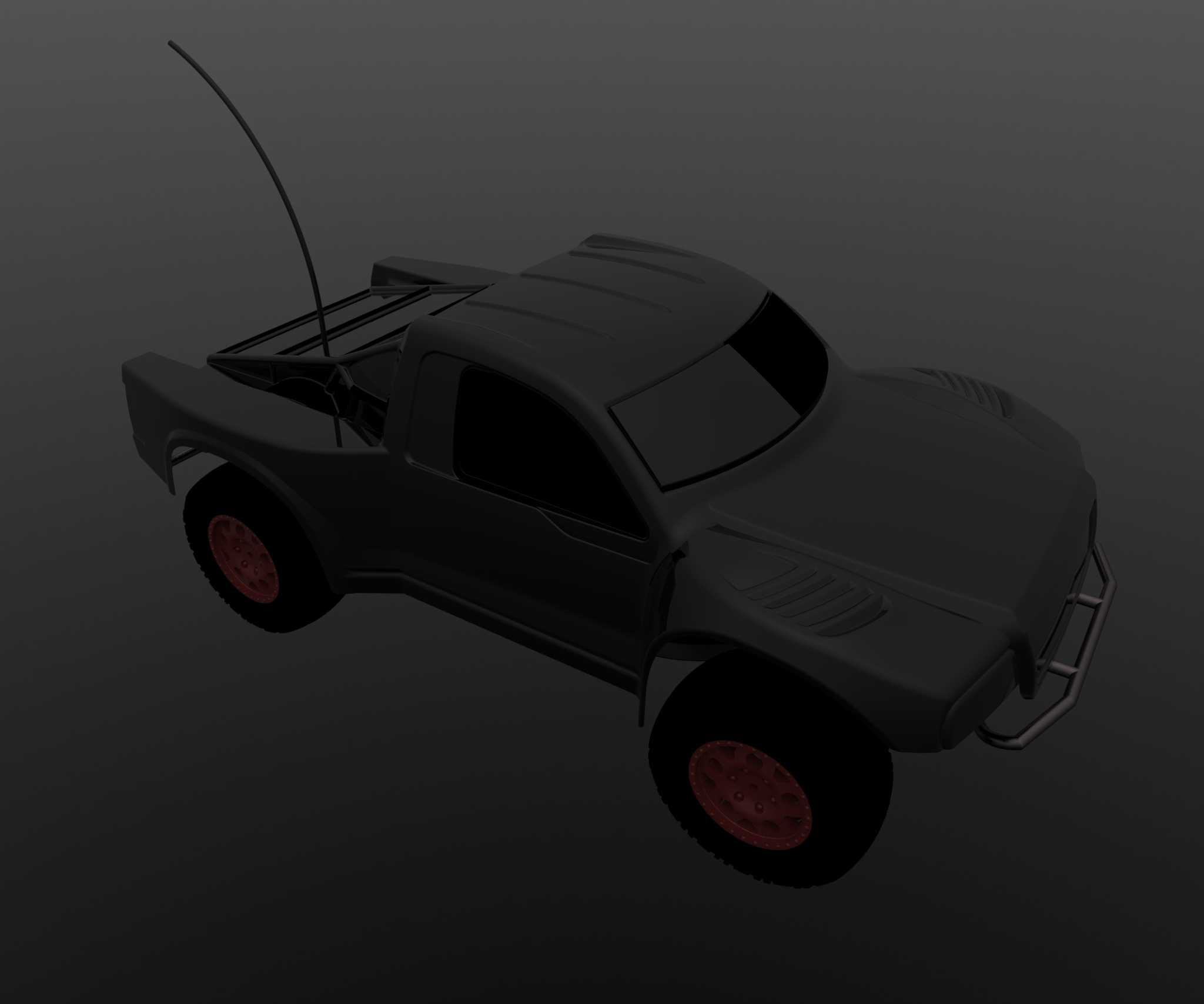

这款遥控越野皮卡的结构设计，核心围绕非铺装路面的通过性需求展开，首先从底盘布局来看，采用了前后独立悬架的预留安装空间，悬架行程设定远大于普通平路遥控车，能够在砂石、坑洼、浅草等复杂户外地形行驶时，保证四个车轮尽可能贴合地面，避免单侧车轮悬空导致的动力流失。车身外壳采用了仿真美式越野皮卡的造型，前脸设置了突出的防撞前杠结构，前杠与底盘前部的安装位预留了螺丝孔位，可直接固定在底盘前端的防撞梁上，能够在车辆发生正面碰撞时吸收部分冲击力，保护内部的传动与电控组件。

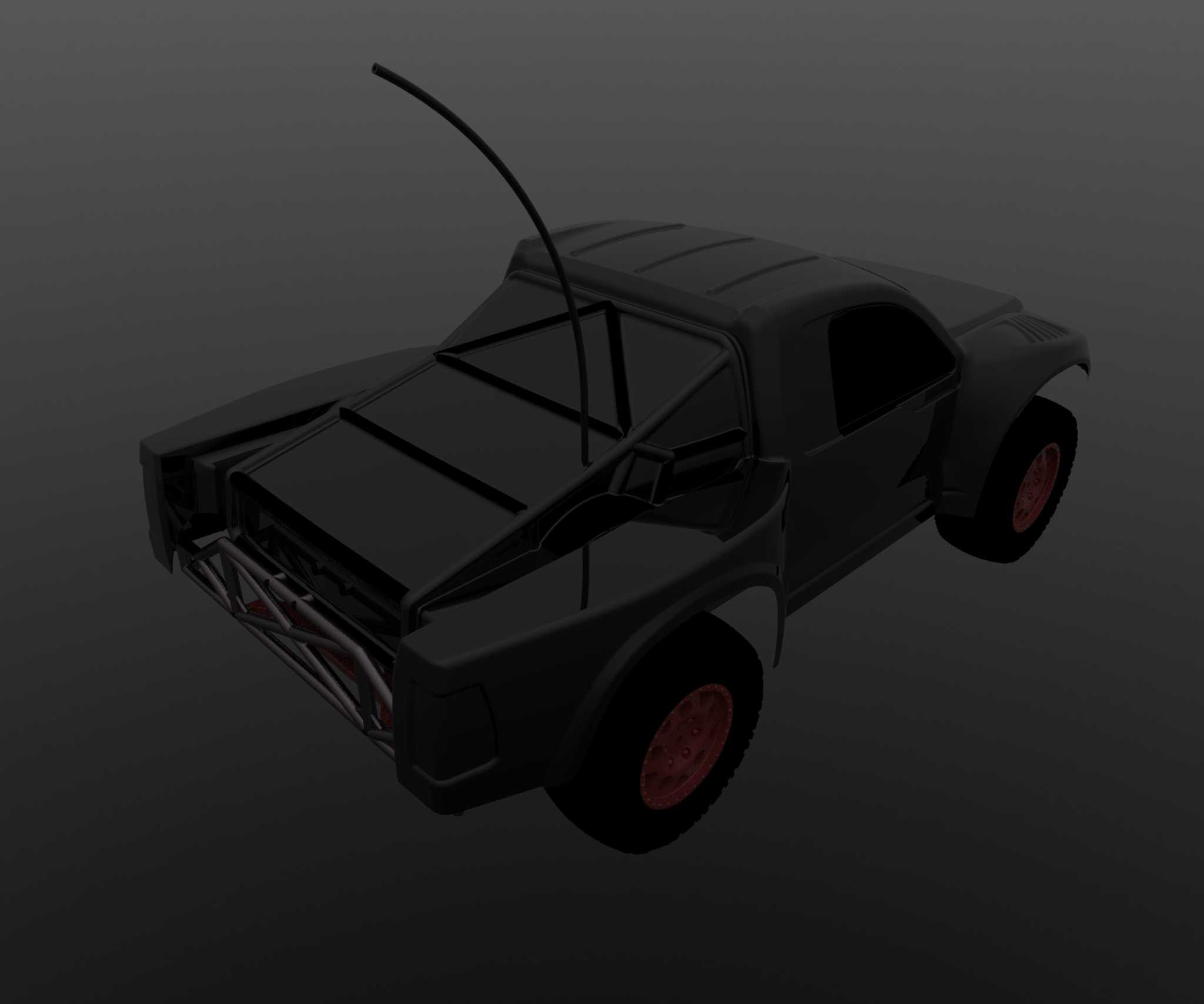

从外形尺寸边界来看，整车长宽高比例按照真实越野皮卡等比例缩放，轮距设定略宽于普通平路遥控车，降低高速越野时的侧翻风险，车壳顶部预留了天线安装孔位，天线从驾驶舱后侧的孔位穿出，不会与车壳运动产生干涉。车轮部分采用了大颗粒越野胎纹设计，胎面的块状凸起能够在松软砂石路面提供足够的抓地力，轮毂采用了多辐条仿真结构，与轮胎的配合边界做了限位设计，避免高速转向时轮胎与轮毂发生相对滑动。

设计过程中，首先确定的是底盘的动力布局，采用后置后驱的动力布置形式，电机安装在后桥上方的固定位，通过齿轮组将动力传递至后轮，这种布局能够在爬坡时让更多重量压在驱动轮上，提升爬坡能力。车壳与底盘的连接采用了前后卡扣加侧部定位柱的形式，不需要额外螺丝即可快速拆卸，方便后期更换电控组件或者调整悬架参数，同时车壳的轮拱位置做了加宽加高处理，给悬架上下跳动留出了足够的空间，不会在车轮大幅度跳动时蹭到车壳内壁。

在实际应用场景中，这类遥控越野模型既可以作为青少年的户外玩具，也可以作为车模爱好者的改装基础载体，底盘上的各个安装位都预留了通用的改装孔距，可根据需求更换不同硬度的避震弹簧、更大扭矩的电机或者更抓地的轮胎。车身侧面的货厢部分做了仿真的栏板结构，虽然作为模型不具备实际载货能力，但结构上完全还原了真实皮卡的货厢轮廓，同时货厢底部与底盘的连接位置做了加强筋设计，避免车辆翻滚时车壳货厢部位发生断裂。

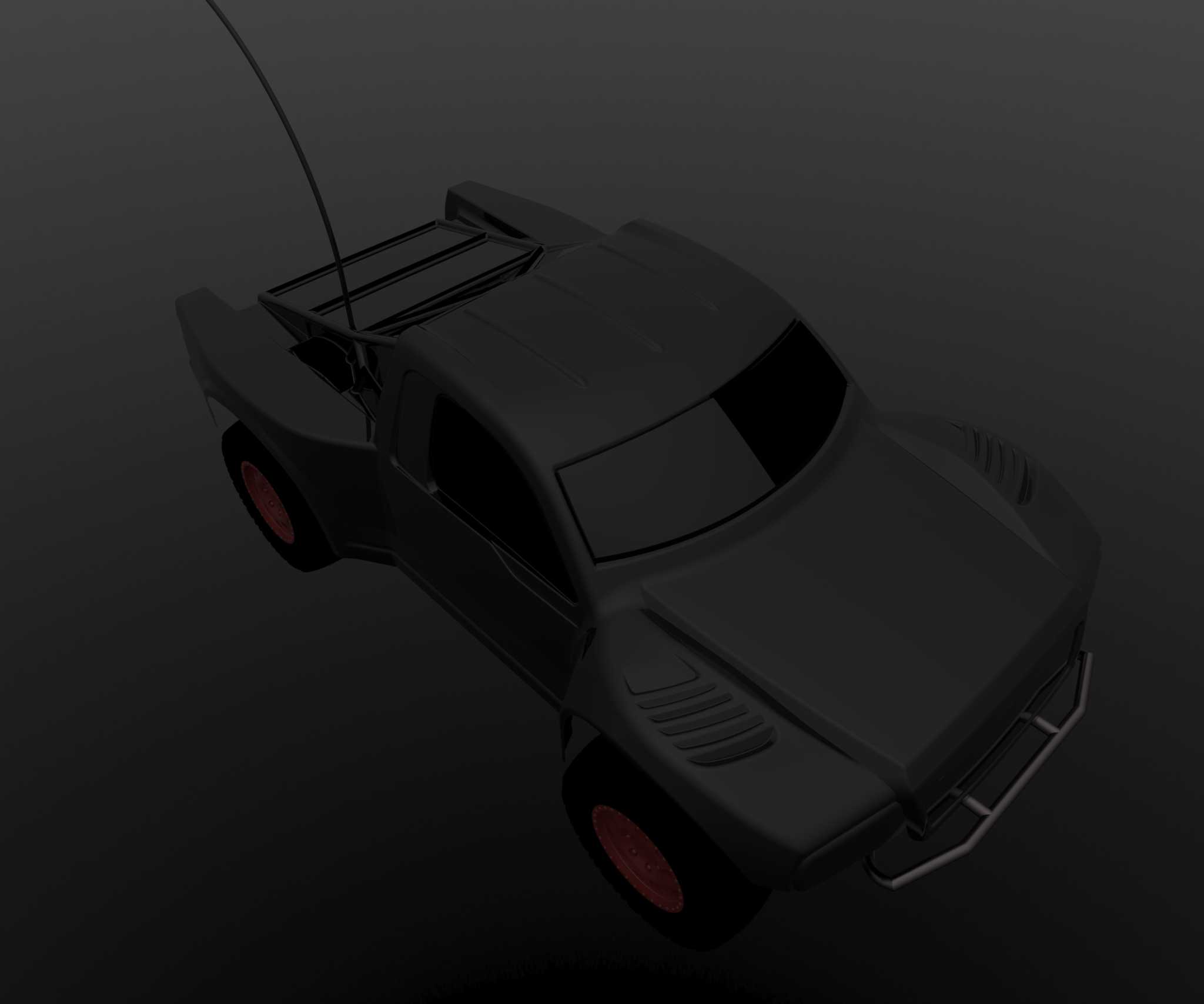

驾驶舱部分做了简化的内饰轮廓还原，前挡风玻璃与侧窗采用了深色仿真效果，不需要额外做透明件分模，降低了生产开模的复杂度，同时车壳的整体壁厚均匀，符合注塑成型的工艺要求，各个转角位置都做了圆角过渡，避免尖锐边角带来的使用安全隐患。车尾部分预留了仿真尾门的轮廓，同时在后桥上方的车壳位置做了内凹处理，给后轮的上下跳动留出足够的安全间隙，不会在悬架压缩到极限时轮胎与车壳发生硬接触。

从结构设计的合理性来看，整车的重心控制在底盘中部偏下的位置，电池安装位设计在底盘中部的凹槽内，降低整车重心的同时，也让前后轴的重量分配尽可能接近50:50，提升车辆在越野时的操控稳定性。前转向部分采用了舵机直连转向拉杆的结构，转向虚位控制在较小范围内，能够精准控制车轮的转向角度，同时转向拉杆的长度做了可调设计，可根据需求调整前轮前束参数，适配不同的行驶路面。

传动部分的齿轮组全部做了密封舱设计，能够在行驶过程中阻挡砂石灰尘进入齿轮啮合位置，减少齿轮磨损，延长传动组件的使用寿命。避震器采用了筒式仿真结构，内部预留了弹簧安装位，可根据不同的路面情况更换不同K值的弹簧，调整悬架的软硬程度，在平整路面可以使用较硬的弹簧提升高速稳定性，在颠簸越野路面可以更换较软的弹簧提升车轮贴地能力。
