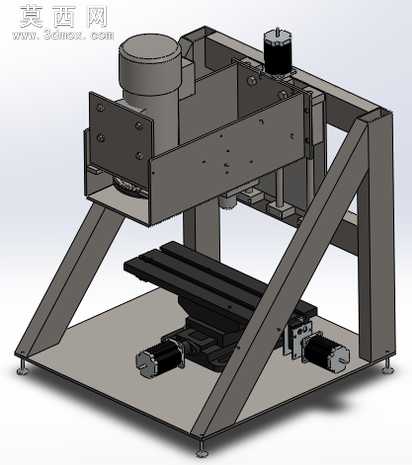

桌面级三轴数控铣床结构设计

本款三轴数控铣床为面向创业加工场景设计的桌面型加工设备，整体采用斜撑式龙门框架结构，在三维建模过程中优先兼顾了结构刚性与制造成本的平衡，适配小尺寸工件的铣削加工需求。建模阶段针对设备的核心运动部件做了完整的装配约束定义：主轴单元采用立式安装布局，配置3/4hp永磁直流电机作为加工动力输出，可适配不同规格的铣削刀具完成平面、沟槽、简单成型面的加工作业；三个进给轴均选用430ozin步进电机作为定位动力，搭配线性导轨实现X、Y、Z三个方向的精准进给，其中XY轴运动平台采用外购成品滑台组件，建模时完整还原了滑台的安装尺寸、连接孔位与运动行程，Z轴则采用独立的滑板导向结构，通过丝杠传动带动主轴箱完成垂直方向的进给动作。整体机架采用钢板焊接式三角支撑结构，建模时对支撑腿的倾斜角度做了优化，通过力学仿真验证了该结构可有效抵消铣削加工过程中的切削振动，降低加工震颤对工件表面质量的影响；底部配置可调式支撑脚，可快速调整设备水平度，适应不同的安装台面。模型完整还原了各部件的装配关系，包括电机安装座、主轴固定压板、导轨锁紧块、行程限位安装位等细节结构，所有连接孔位、配合尺寸均按照实际加工装配要求做了参数化定义，可直接导出工程图用于零部件的加工制作。设计过程中充分考虑了DIY制作的可行性，多数结构件可采用常规钢板切割、钻孔工艺完成加工，无需特殊定制的异形零部件，大幅降低了设备的制作门槛；同时针对外购的XY滑台组件做了适配性安装结构设计，可直接匹配市面常见的工业滑台产品，缩短设备的组装调试周期。模型的材质渲染按照实际设备的材质属性做了区分：机架部分做了钢材喷塑的哑光灰质感处理，运动导轨、丝杠做了金属镀铬的亮面质感，电机部分还原了原厂的黑色漆面外观，加工平台做了阳极氧化黑色的铝合金质感，整体渲染效果直观还原了设备组装完成后的真实形态，可用于方案展示、组装指导以及后续的结构优化迭代。
