挂车连接用金属悬挂球结构设计

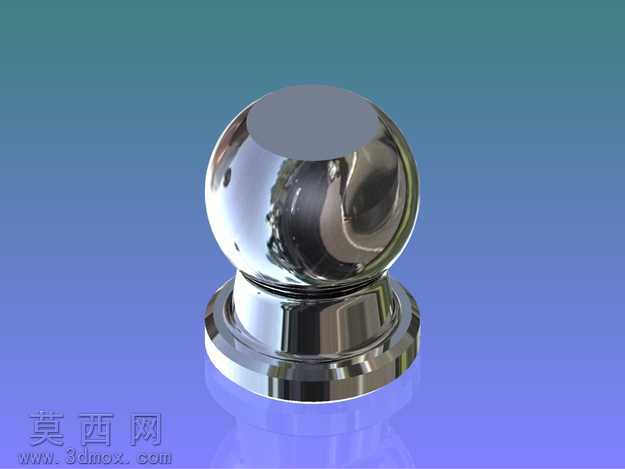

本作品为挂车悬挂系统配套的悬挂球三维建模设计，整体采用回转类结构设计思路，建模过程依托三维参数化设计软件完成，首先通过草图绘制确定各段回转截面的轮廓尺寸，以中心轴线为旋转轴生成基础实体结构，再对各衔接部位做圆角过渡处理，消除结构应力集中隐患。模型上部为标准球形连接端，球面轮廓度严格匹配挂车挂接接口的配合公差要求，保证挂接后转动灵活无卡滞；中部为过渡锥台结构，衔接上部球体与下部安装底座，锥面角度经过力学计算优化，可均匀分散挂接作业时产生的纵向、横向载荷；下部为带定位台阶的法兰式安装底座，底座上预留标准安装孔位，可直接与挂车悬挂支架完成装配定位。材质渲染阶段采用高反光镀铬金属材质，通过调整环境反射参数、粗糙度数值与高光层级，还原金属构件表面的镜面抛光质感，同时在球体与底座的衔接缝隙处添加细微的光影过渡，增强模型的真实感与结构层次感。设计过程中重点考量部件的实际装配适配性，所有结构尺寸均参考挂车行业通用挂接部件标准设定，既保证球体部分的连接通用性，也兼顾底座安装的定位可靠性，可直接用于拖车组装环节的装配干涉校验、挂接运动仿真，也可作为悬挂系统受力分析的基础模型使用，为后续的结构优化、生产加工提供精准的三维数据支撑。
