RC遥控汽轮动力装置结构设计模型

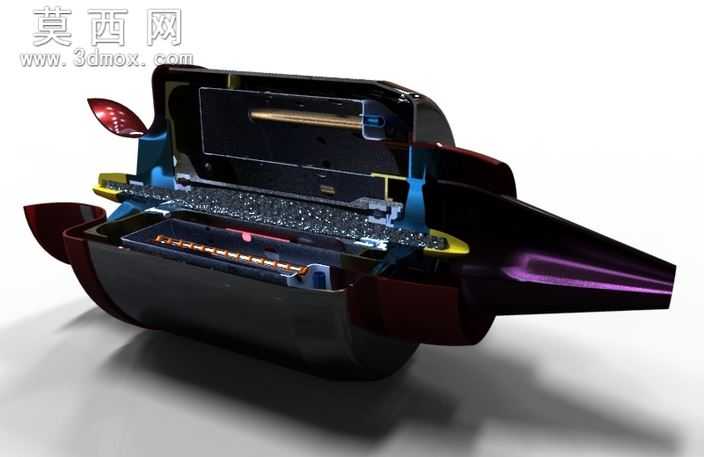

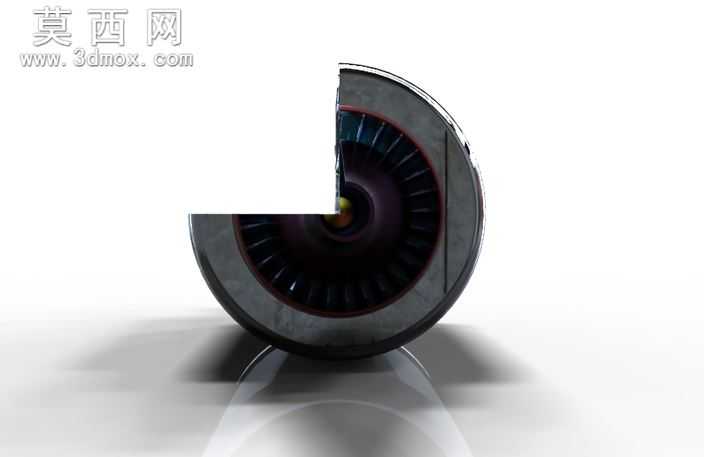

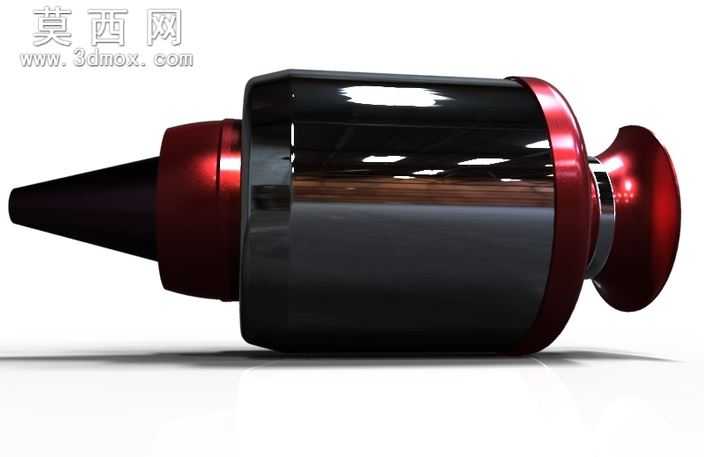

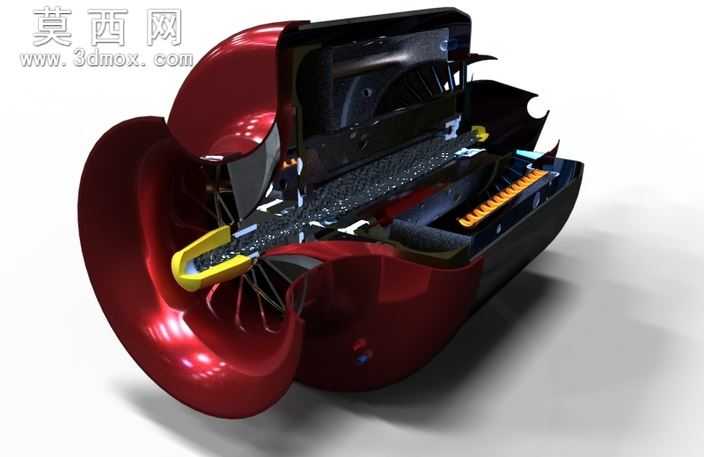

本模型为RC遥控场景适配的小型汽轮动力装置三维设计，整体采用剖面展示形式呈现内部完整构造，建模阶段以真实小型汽轮机的工作原理为核心依据，对动力传导路径、腔体密封结构、部件装配逻辑做了精细化还原。建模过程中首先完成动力核心腔体的基础轮廓搭建，按照蒸汽流通路径依次划分进气腔、做功叶轮腔、排气导流段的空间比例，确保各腔体衔接处的过渡曲面顺滑无干涉，为后续内部部件装配预留精准的配合公差。叶轮组件建模时，对每一片叶片的曲面弧度做了参数化调整，既保证叶片曲面符合流体力学的导流要求，也兼顾了RC动力装置的轻量化设计需求，叶片与主轴的配合位置做了限位卡槽结构设计，还原真实装配中的周向固定逻辑。外部壳体采用半剖分结构设计，剖分面设置了对应的定位卡扣与密封槽结构，既方便展示内部构造，也还原了真实设备的装配维护逻辑，外壳不同区域分别赋予了差异化材质：主体承压壳体采用哑光深色金属材质，模拟高强度合金的质感，导流部件与密封结构分别赋予蓝色工程塑料、黄色耐温密封材质，运动传导部件则赋予亮面金属材质，通过材质差异清晰区分不同功能的组件，让结构层级一目了然。渲染阶段采用柔和的影棚布光方案，主光源从侧上方投射，在金属部件表面形成自然的高光反射，同时通过辅助光打亮腔体内部的细节结构，避免深腔区域出现死黑，让内部的叶轮、导流槽、传动杆等细小部件都能清晰呈现，地面添加柔和的投影增强模型的立体感与真实感。设计过程中充分考虑RC动力装置的尺寸限制，在保证结构完整性的前提下对部分非核心部件做了合理简化，既保留了汽轮机的核心工作结构特征，也让模型整体适配遥控模型的安装尺寸要求，各部件之间的装配关系清晰明确，可用于RC动力系统的结构原理展示、改装方案验证，也可作为小型动力装置设计的参考案例，帮助理解小型汽轮设备的动力传导逻辑与装配要点。
