同步带轮传动组件结构设计作品

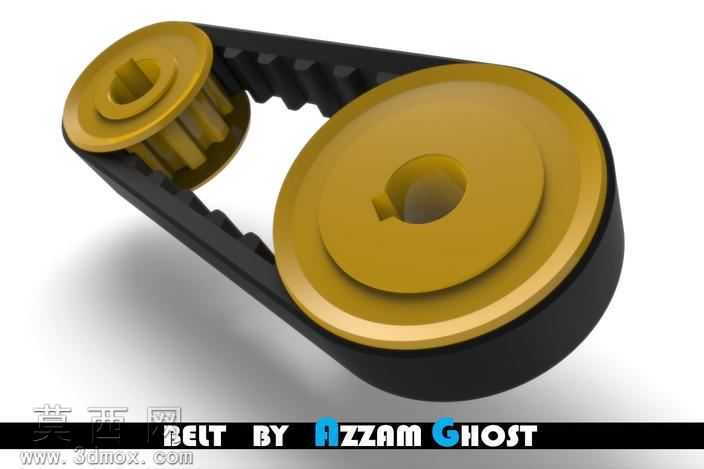

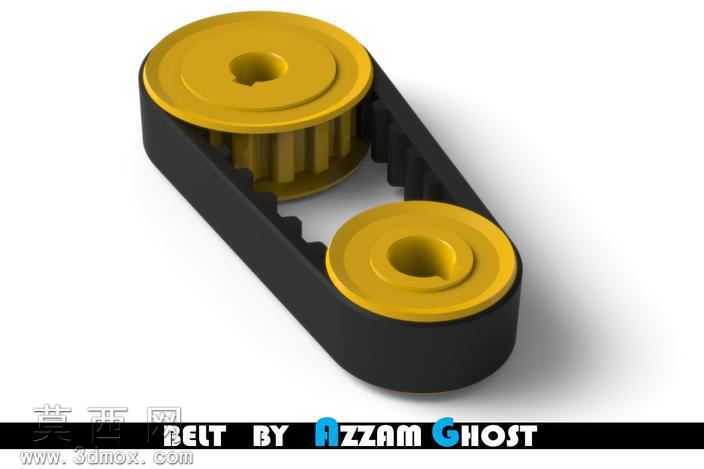

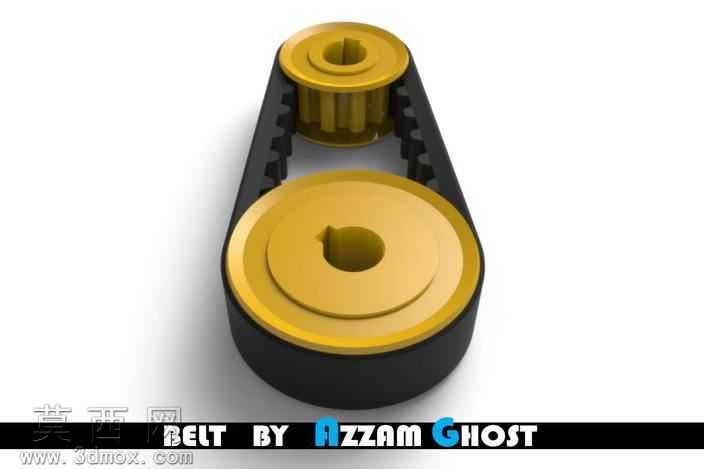

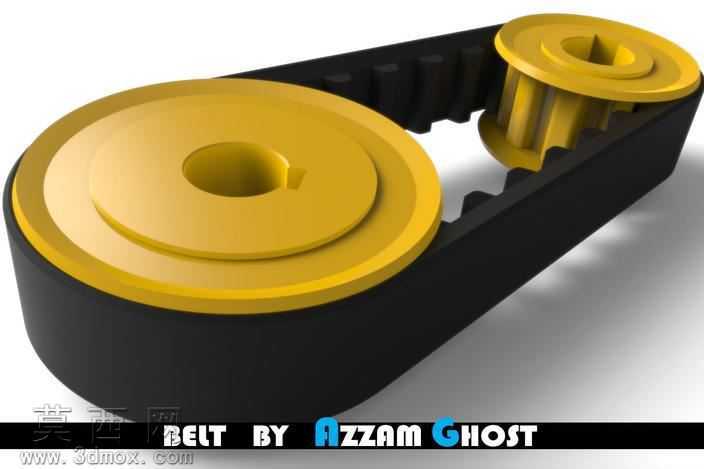

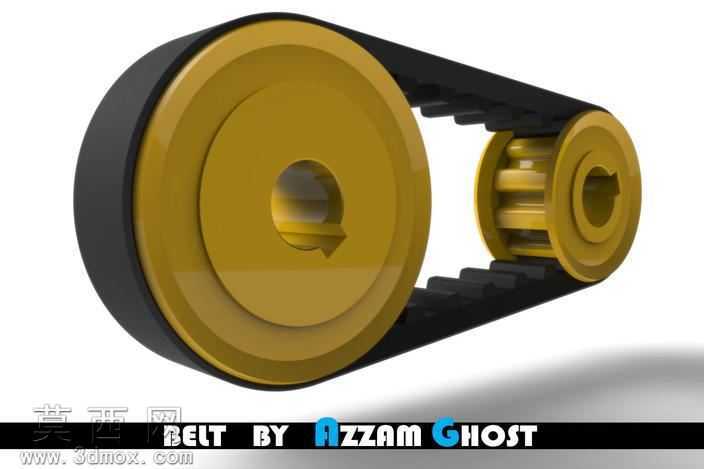

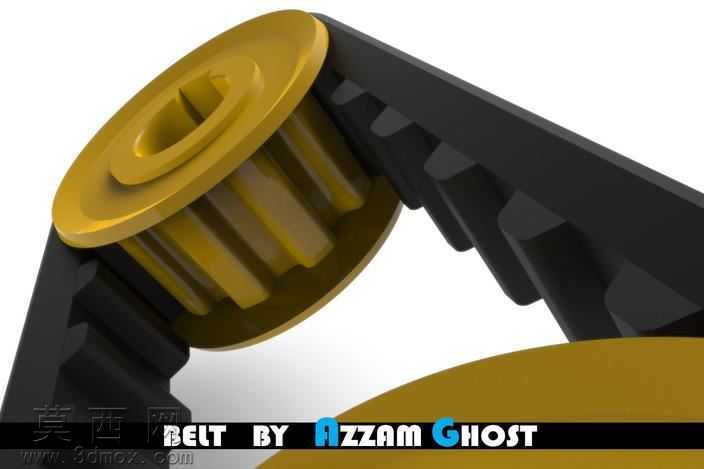

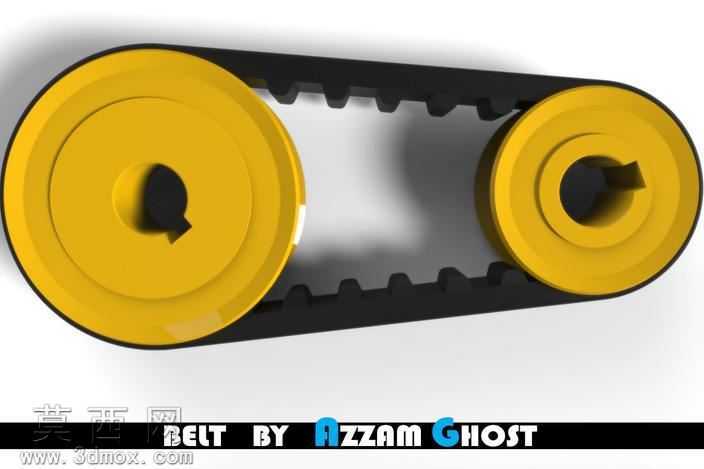

本作品为同步带轮传动组件的三维设计成果，建模阶段围绕带传动的实际运行逻辑展开，首先完成两个不同直径带轮的主体结构搭建：大带轮采用辐板式简化结构，轮缘处设计与同步带齿形完全匹配的齿槽结构，中心开设带键槽的安装轴孔，确保与动力输入轴的周向固定，轮毂部分做加厚处理以提升安装后的结构强度；小带轮为从动轮，轮体宽度与大带轮保持一致，齿形参数与大带轮、同步带完全适配，中心轴孔同样配套键槽结构，保证扭矩传递的稳定性。同步带部分采用环形闭合结构建模，内侧等距分布梯形传动齿，齿距、齿高参数与带轮齿槽完全契合，避免传动过程中出现跳齿、打滑问题，带体主体采用橡胶类材质的视觉表现，表面做哑光磨砂质感处理，还原工业同步带的真实触感。渲染阶段采用专业渲染工具完成材质与光影调试：带轮部分赋予金属黄铜材质，调整金属度、粗糙度参数，呈现出略带磨砂质感的金属光泽，边缘处做轻微倒角处理，避免尖锐棱角带来的不真实感；同步带主体赋予黑色橡胶材质，添加细微的颗粒纹理提升材质真实度，齿面部分做轻微的光泽区分，模拟长期啮合使用后的轻微磨损质感。场景搭建采用纯白无影背景，搭配柔和的三点布光方案：主光源从侧上方45度角照射，突出带轮与同步带的结构轮廓与材质质感，辅光源从另一侧补光，消除结构死角的过重阴影，顶光补充整体亮度，地面添加微弱的软阴影，让整个组件呈现出悬浮展示的清晰效果。设计过程中严格遵循带传动的设计规范，确保两个带轮的中心距、同步带的张紧度处于合理区间，齿形啮合无干涉，整体结构既符合机械传动的实际工程要求，又通过精细的建模与渲染呈现出清晰的结构细节，可用于机械原理教学演示、传动方案展示、相关产品设计参考等场景，直观展现同步带传动的结构组成与啮合原理。
