透明结构展示款气动气缸三维设计作品

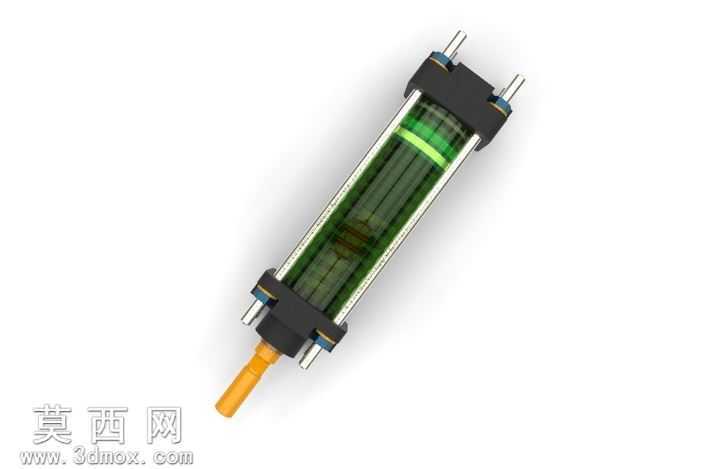

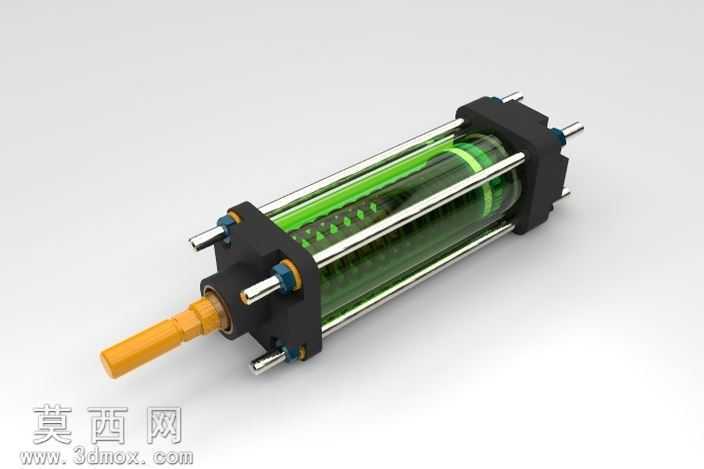

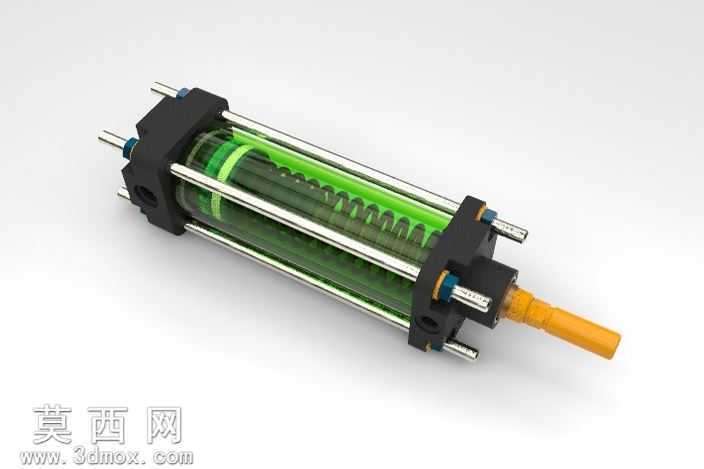

本作品为气动气缸的三维设计模型，建模阶段采用主流三维机械设计软件完成全参数化构建，对气缸的各个组成部件进行了1:1等比例还原，完整覆盖了前端盖、后端盖、活塞杆、缸筒、紧固拉杆、密封组件、缓冲结构等全部核心零件，每一处结构尺寸都经过严谨校核，确保各部件装配关系准确，不存在干涉错位问题。在外观渲染处理上，为了清晰展示气缸内部的活塞、密封件、气腔结构，特意将缸筒部分设置为半透明的绿色玻璃材质，既保留了缸筒的轮廓质感，又能直观呈现内部组件的排布与运动逻辑；两端端盖采用哑光黑色工程塑料材质，还原了工业气缸端盖常用的玻纤增强尼龙材质质感；紧固拉杆做了抛光金属镀铬效果，呈现光亮的银白色金属质感；伸出的活塞杆采用暖黄色金属涂装，模拟气缸活塞杆表面镀硬铬后的暖调金属光泽，密封件位置添加了深蓝色橡胶材质区分，让不同功能的零件视觉辨识度更高。结构设计上还原了标准拉杆式气缸的经典构造，四根平行拉杆贯穿前后端盖实现缸体的紧固锁紧，活塞杆伸出端设置了多级密封结构保证气动回路的气密性，缸体内部的活塞组件做了细节刻画，能够直观展示压缩空气推动活塞实现直线往复运动的工作原理，两端的气路接口也做了精细化建模，还原了标准气动接头的安装结构。设计思路上，这款模型没有采用常规不透明缸筒的表现形式，而是通过半透明材质的运用，让使用者能够快速理解气缸的内部构造与工作逻辑，既可以作为气动元件教学的演示素材，也能用于气动回路设计的方案展示，所有零件都保留了可编辑的建模参数，能够根据实际使用需求调整缸径、行程、安装尺寸等核心参数，适配不同的气动系统设计场景，渲染阶段采用柔和的影棚布光，突出不同材质的质感差异，让整体模型视觉效果精致写实，结构层次清晰明了。
