履带式影视IP智能探测机器人结构

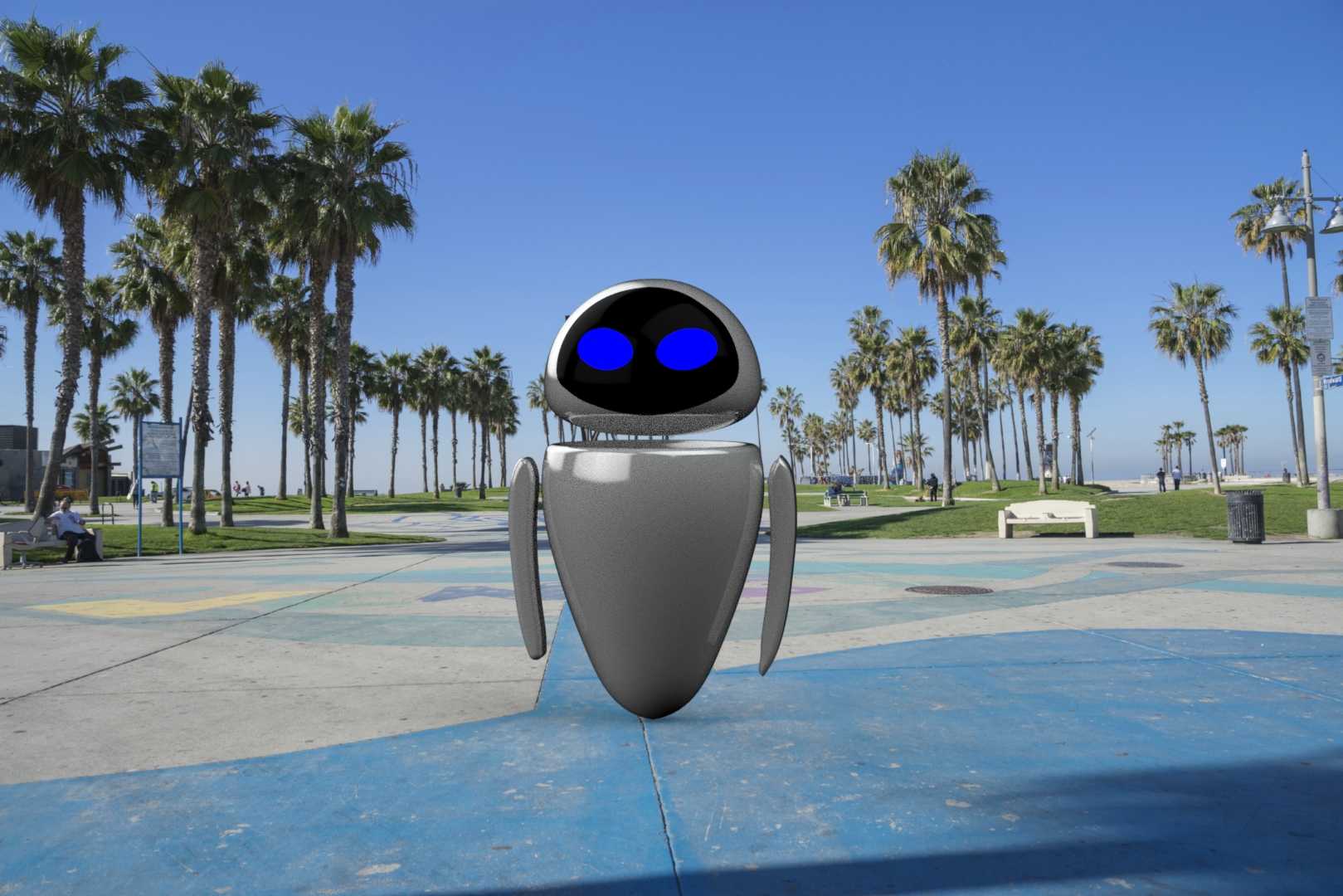

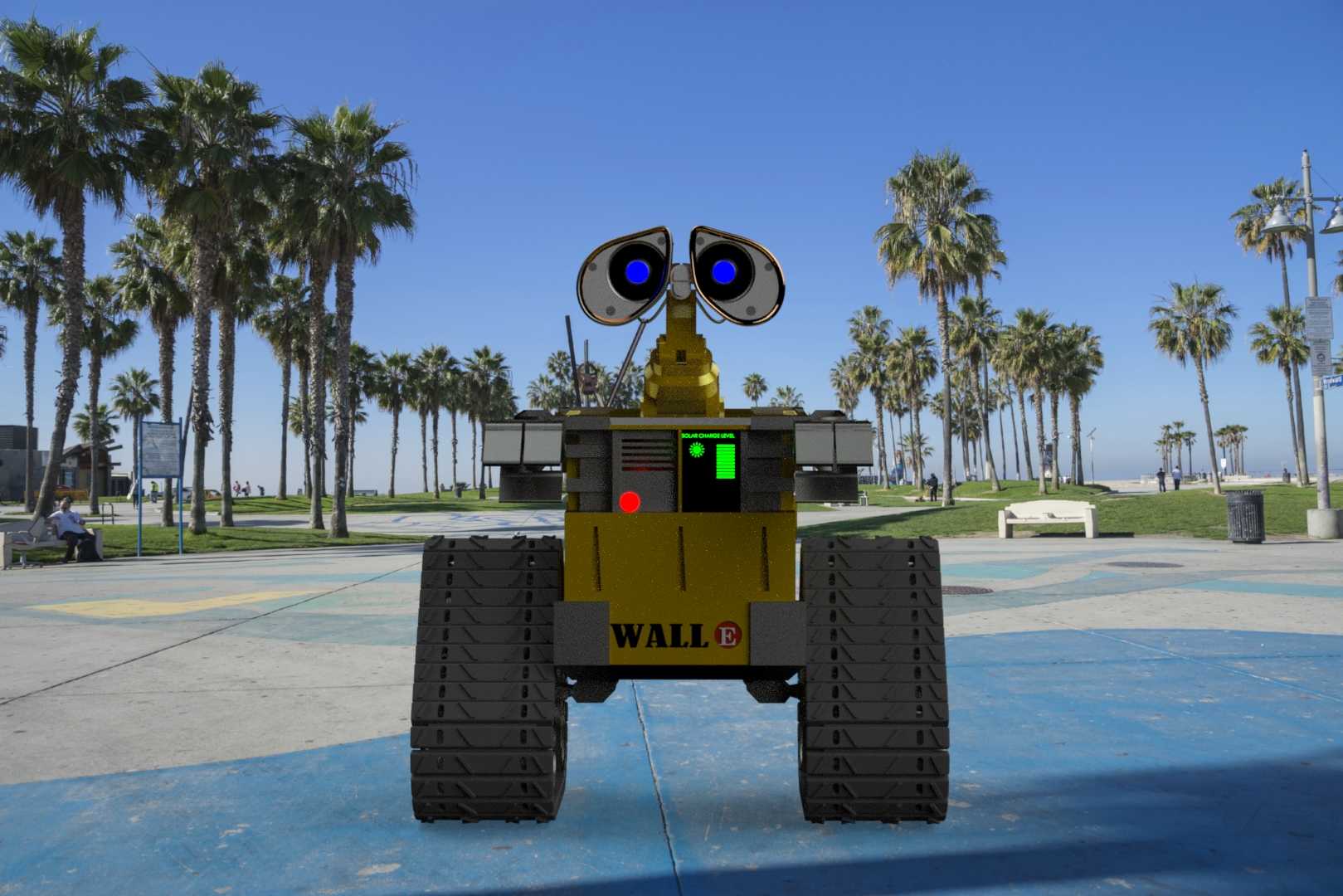

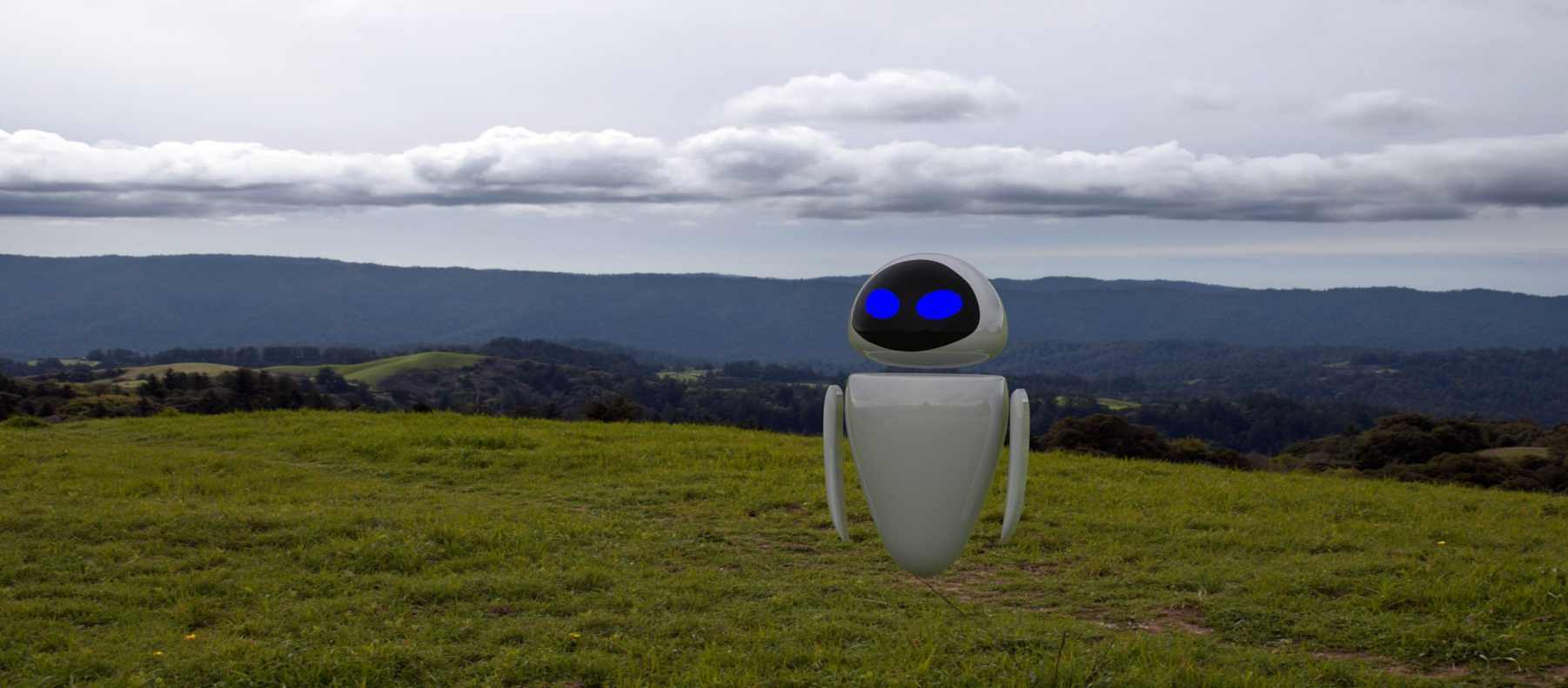

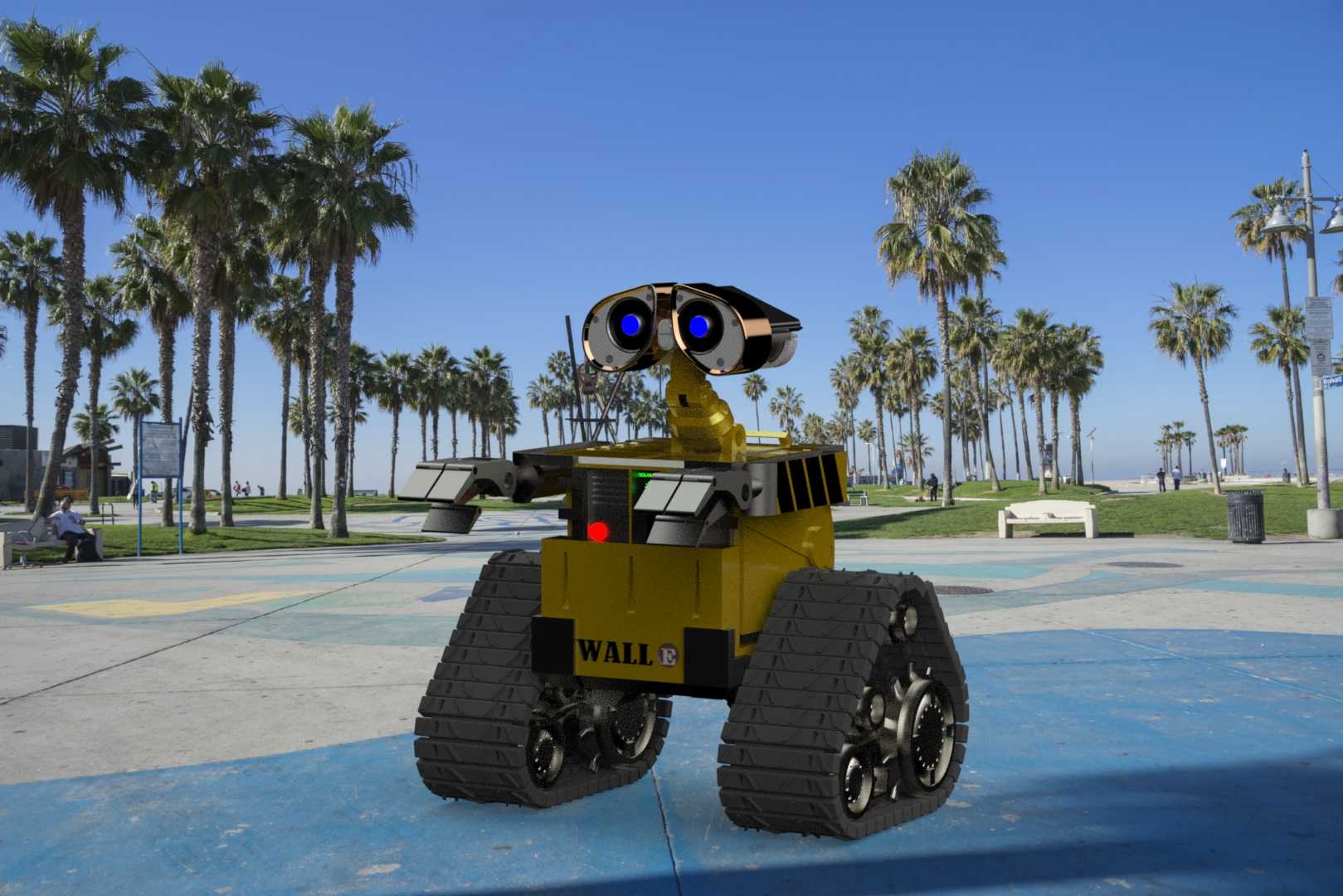

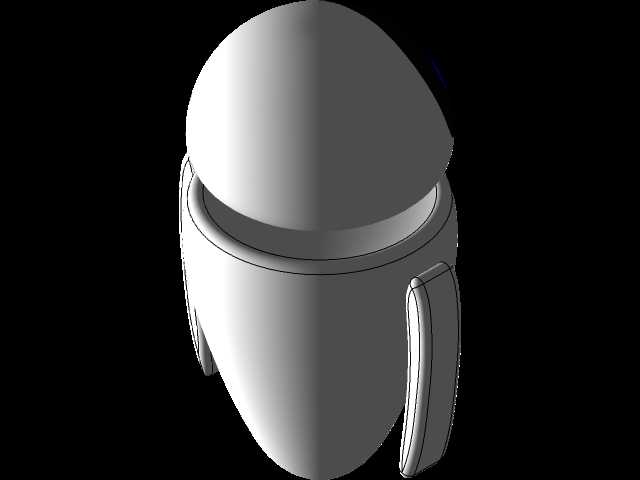

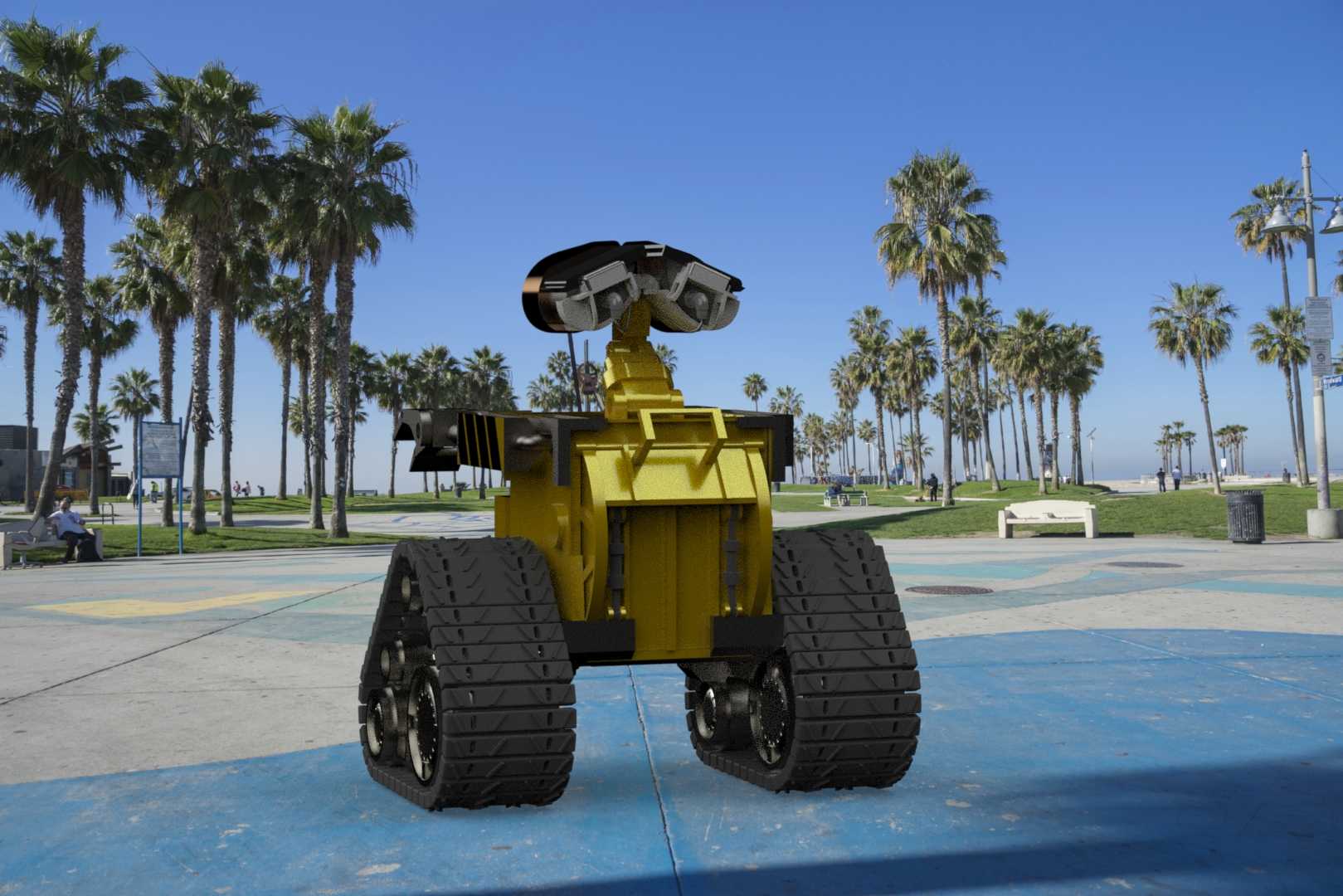

　　这款履带式移动探测机器人的结构设计，最初的需求锚点来自非结构化地形的通行适配，区别于常规轮式巡检设备仅能在平整硬化路面作业的局限，其行走机构采用大节距橡胶履带搭配内置负重轮组的布局，履带接地长度占整机总长的62%，接地比压控制在0.08MPa以内，可顺利通过松散沙土、浅滩碎石、坡度不超过32°的起伏坡面，甚至能跨越高度为自身轮系直径1.2倍的垂直障碍，适配户外园区巡检、废墟环境探测、科普展陈互动等多类场景。

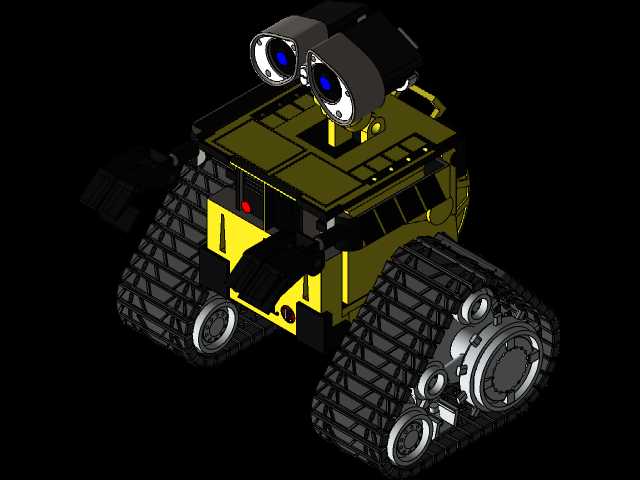

　　从整机布局来看，机身主体采用分层式框架结构，下层为动力与行走传动舱，内置双侧独立驱动的动力单元，每侧履带配置单独的传动链路，可实现双侧差速转向，最小转弯半径仅为0.4倍机身宽度，狭窄通道内的转向灵活性远优于同尺寸的阿克曼转向轮式设备；中层为核心控制与传感安装舱，预留了多类环境传感模块的安装接口，可根据实际作业需求搭载气体检测、温湿度采集、高清影像采集等不同功能模块，安装位的定位基准统一采用机身纵向中心轴线为基准，所有接口的安装孔位均做了等距标准化设计，后期更换功能模块时无需重新调整整机重心配平。

　　上部的视觉探测头采用双自由度云台结构，水平方向可实现340°回转，俯仰方向可实现-25°到+40°的角度调整，双镜头的对称布局既还原了影视IP的外形特征，也在工程层面预留了双目视觉测距的硬件安装空间，镜头外侧的防护壳体采用圆弧过渡设计，可避免户外作业时树枝、碎石等杂物剐蹭镜头表面，防护壳体与云台的连接位置做了密封槽设计，加装密封胶条后可达到IP54的防护等级，满足小雨天气下的短时户外作业需求。

　　机身前部的辅助操作臂采用两轴铰接结构，臂展长度可覆盖机身前方0.3倍机身长度的作业范围，臂端预留了标准快换接口，可根据需求加装简易夹持爪、探测探头、小型清扫刷头这类轻量化作业末端，辅助臂的驱动采用内置微型传动结构，所有走线均从臂体内部的穿线孔排布，避免外部走线在移动过程中被障碍物勾扯损坏。

　　整机的重心设计经过多轮配平验证，空载状态下重心落在履带接地段的几何中心偏前12%的位置，搭载满配功能模块时重心偏移量不超过接地段长度的8%，可保证在最大爬坡角度下不会发生纵向倾翻；机身外壳的拼接处全部采用止口定位设计，既保证了外壳拼接的外观平整度，也能在装配时快速定位，减少装配过程中的调整工时，外壳板材的厚度根据不同位置的受力情况做了差异化设计，行走机构外侧的护板厚度比上部云台护板厚40%，可抵御行进过程中碎石的飞溅冲击。

　　在安装边界层面，整机的最大外轮廓尺寸控制在长380mm、宽260mm、高320mm的范围内，底部履带的最低离地间隙为35mm，可顺利通过地面凸起不超过30mm的障碍，上部云台处于最低俯仰位置时整机最高点不超过320mm，可顺利通过高度350mm以上的低矮通道；机身底部预留了标准的吊装孔位，也可适配常规的移动设备运输固定架，方便在不同作业场景之间转运。

　　从实际用途来看，该结构既可以作为科普教育领域的机器人教学实训载体，让学习者掌握履带行走机构的传动原理、差速转向控制逻辑、多自由度云台的结构设计要点，也可以通过更换功能模块，适配小型园区的日常安防巡检、植物园的环境数据采集、影视展陈的互动演示等场景，其模块化的设计思路也为后续的功能迭代预留了足够的空间，不需要改动主体框架即可完成动力升级、传感模块扩容等优化调整。

　　设计过程中针对履带张紧结构做了专门优化，每侧履带的张紧调节采用后置偏心轮结构，调节时仅需拧动侧方的锁紧螺钉即可调整张紧度，不需要拆解履带护板，日常维护的操作难度大幅降低；负重轮的轮轴采用密封轴承支撑，轮体外侧加装了防尘盖，可减少沙尘环境下的颗粒物进入轴承内部，延长行走机构的维护周期。机身内部的走线槽全部做了圆角过渡处理，避免线束被锐边割破，不同功能模块的线束接口做了防呆设计，装配时不会出现插错接口的问题，也方便后期故障排查时快速插拔更换部件。
