在工业机器人末端执行器的配套结构设计中,夹持臂作为直接连接驱动端与夹爪的传力构件,其结构合理性直接决定整套抓取系统的负载能力、动态响应速度与长期运行可靠性。这类构件常见于3C电子装配、汽车零部件上下料、仓储物流分拣等场景的工业机器人工作站,需要在频繁启停、交变载荷的工作条件下,长期保持结构刚度与传力精度,避免因结构形变导致夹取定位偏差,或是应力集中引发的疲劳失效。
从实际工况的载荷传递路径来看,该夹持臂的三个安装孔位分别承担不同的功能:上端两个同轴孔用于与机器人腕部的旋转输出端铰接,承担整个夹持机构的自重与抓取工件带来的倾覆力矩,下端的异形安装位用于固定夹爪驱动模块或直接连接夹指,工作过程中需要承受夹取时的反向作用力、加减速过程的惯性载荷,以及偶尔出现的碰撞冲击载荷。设计过程中没有采用传统的等厚度实体铣削结构,而是通过有限元应力仿真先梳理出整个构件的主传力路径,将非传力区域的材料尽可能去除,在保证结构安全裕度的前提下最大化降低构件自重。

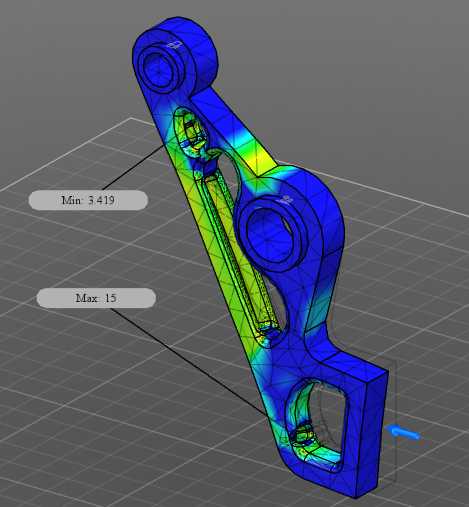

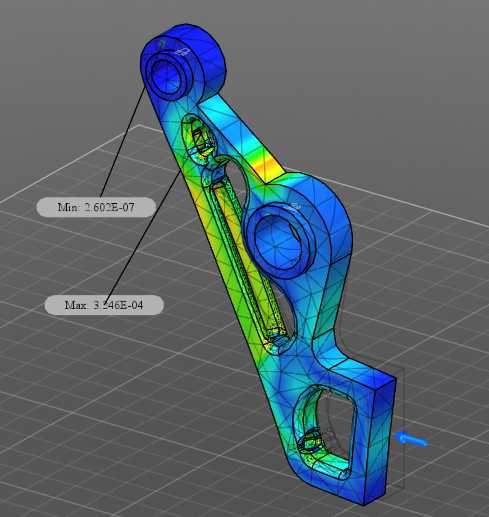

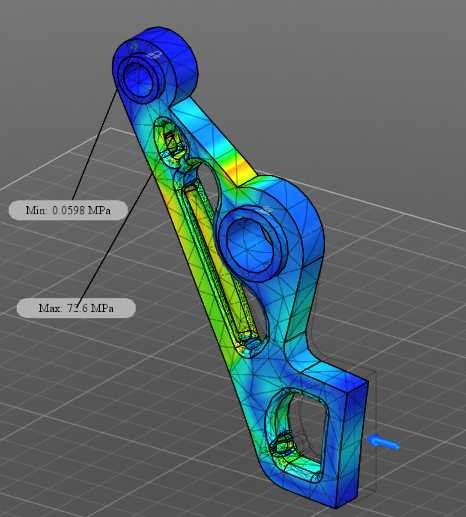

从应力云图的分布特征可以看出,构件的高应力区域主要集中在孔位周边的连接筋条处,也就是传力路径的核心承载段,这部分区域保留了足够的材料厚度与过渡圆角,避免直角结构带来的应力集中问题;而低应力区域则通过镂空、减薄的方式去除冗余材料,既降低了整个臂体的重量,也减少了机器人腕部的转动惯量,对于提升机器人的运动速度、降低驱动电机的负载损耗有明显的实际作用。这类经过拓扑优化的夹持臂,相比传统经验设计的同负载等级实体结构,自重能够降低40%以上,同时最小安全系数保持在3倍以上,完全满足工业场景长期连续运行的强度要求。
在安装边界的设计上,三个安装位的同轴度、端面垂直度都按照精密机械装配的公差要求设计,上端铰接孔的配合公差选用过渡配合,保证与转轴的连接刚性,同时避免过盈装配带来的装配应力;下端夹爪安装位设计有定位止口与螺丝过孔,能够兼容标准规格的气动夹爪、电动夹爪安装,不需要额外做转接板适配,减少了整个末端执行器的堆叠高度与累计误差。臂体的外形轮廓做了全圆角过渡处理,一方面避免运动过程中尖锐边角剐蹭周边设备或是操作人员,另一方面也能减少铣削加工过程中的应力残留,提升构件的疲劳寿命。
在实际选型适配时,这类夹持臂需要匹配对应负载等级的工业机器人腕部接口,安装前需要确认孔位的中心距与机器人输出法兰的安装尺寸匹配,同时根据抓取工件的重量、工作节拍的加速度参数,校核臂体的最大形变量是否满足夹取定位精度要求。对于需要在洁净车间使用的场景,这类镂空结构的臂体还可以通过表面阳极氧化处理,减少运行过程中的粉尘脱落,适配洁净度要求较高的生产环境。相比采用铸造工艺生产的夹持臂,这种经过拓扑优化的铣削加工结构,内部没有铸造缺陷,材料组织均匀,长期承受交变载荷时的抗疲劳性能更优,适合中高负载、高节拍的自动化生产场景使用。

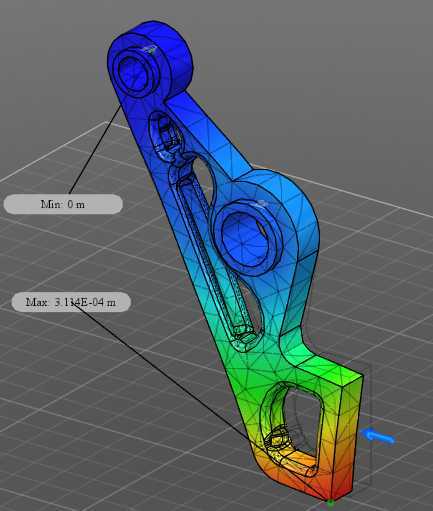

设计过程中针对应力集中区域做了专门的结构强化,在孔位与主传力筋的连接位置采用渐变厚度的过渡结构,避免截面突变带来的应力骤升,从仿真结果来看,最大等效应力远低于常用铝合金或结构钢材料的屈服强度,即使在1.5倍额定负载的过载工况下,也不会出现塑性形变。最大位移量控制在零点几毫米的范围内,对于大部分工业抓取场景的精度要求完全适配,如果应用在需要更高定位精度的装配场景,还可以通过调整筋条厚度进一步提升结构刚度,将形变量控制在更小的范围内。
