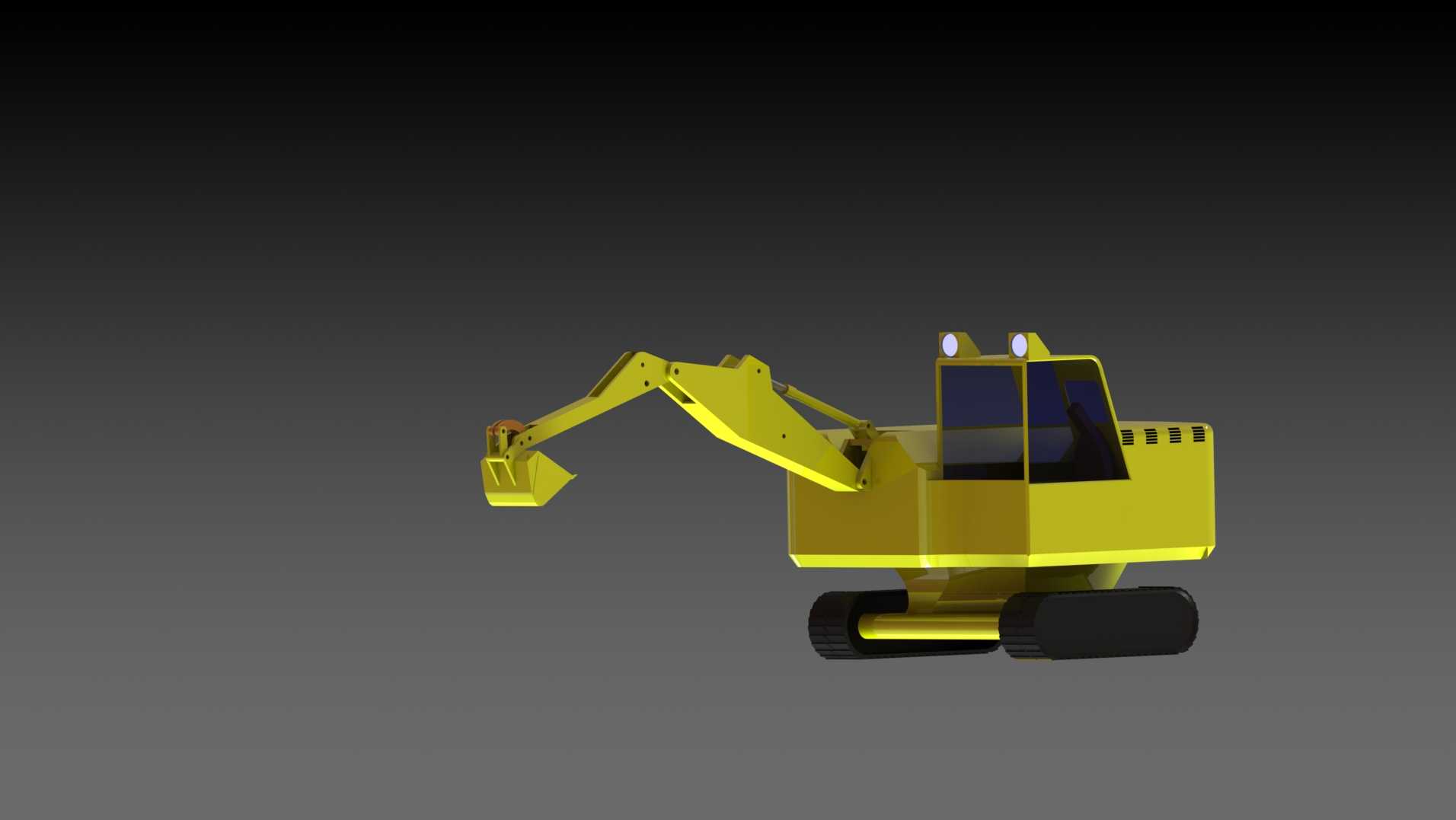

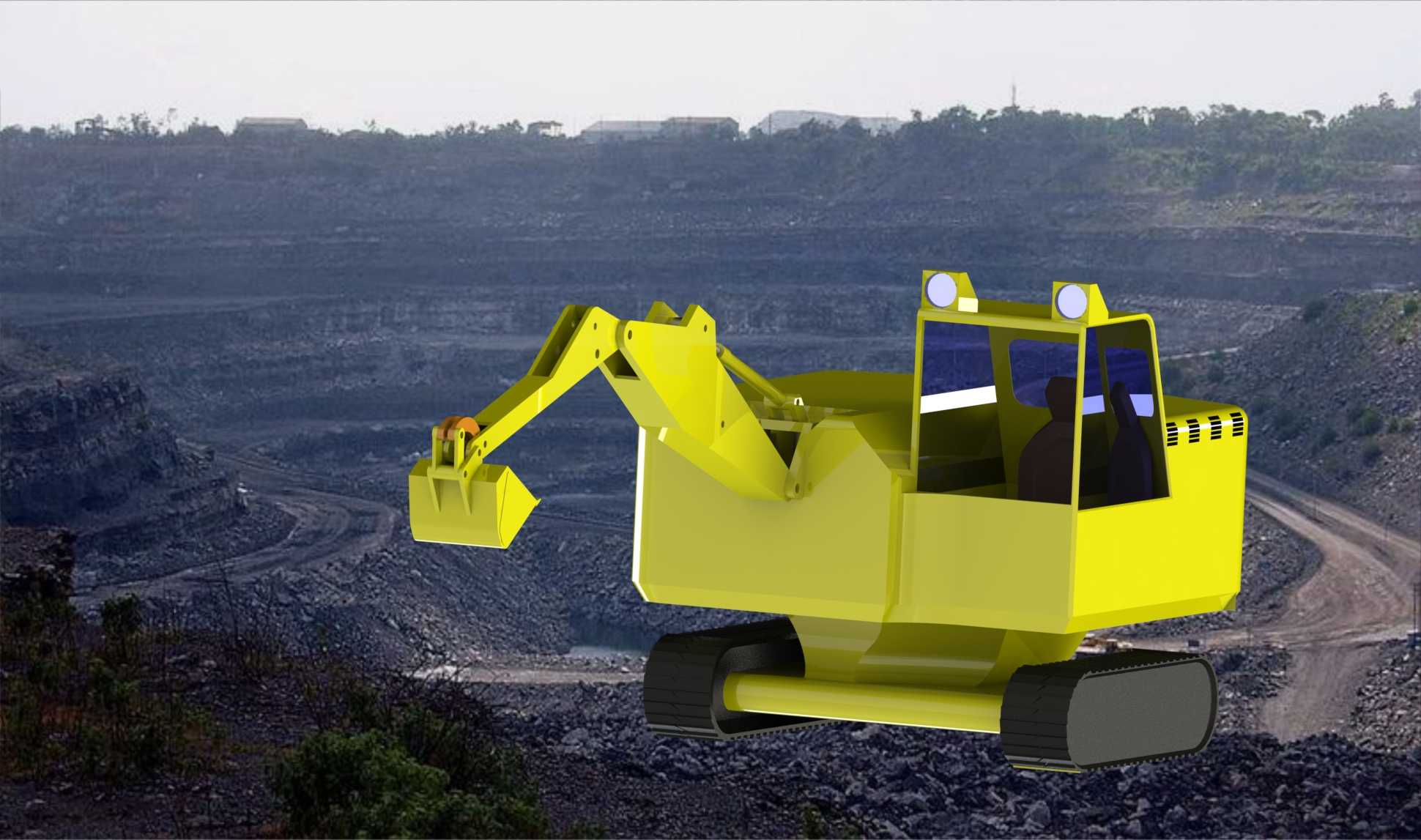

矿用履带式液压挖掘作业设备三维结构

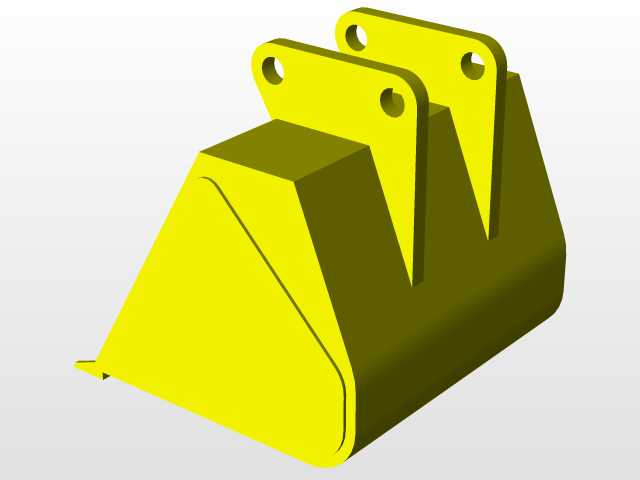

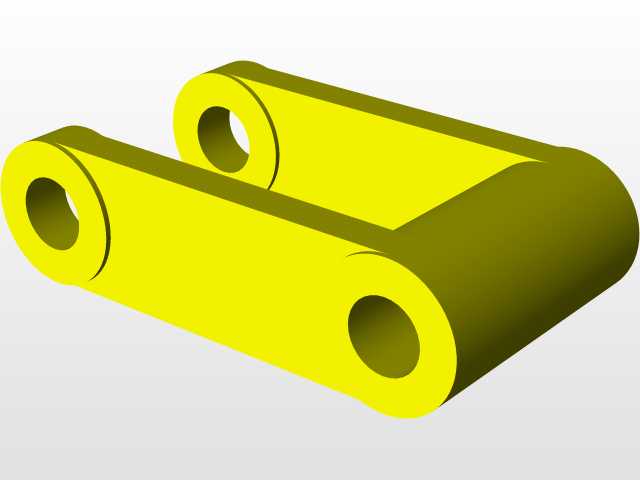

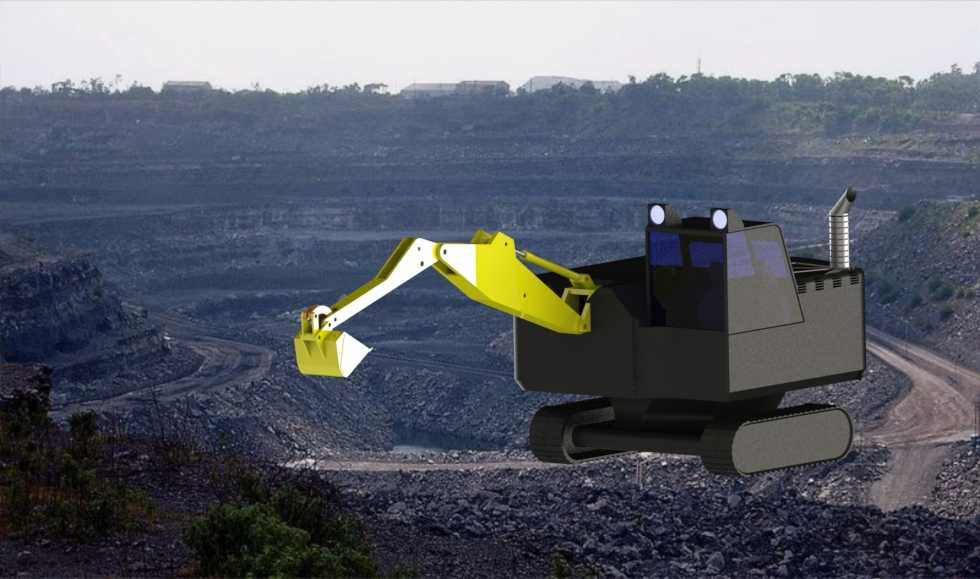

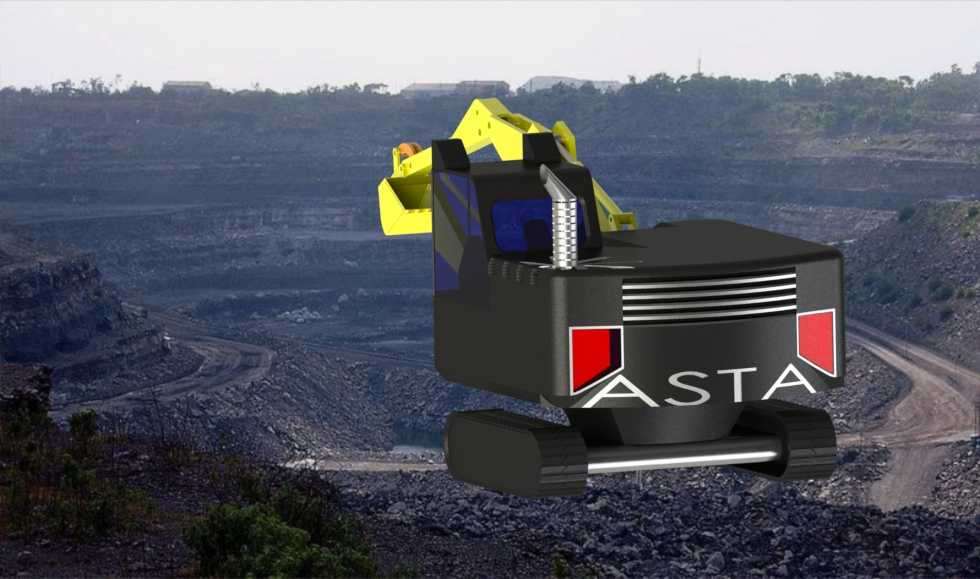

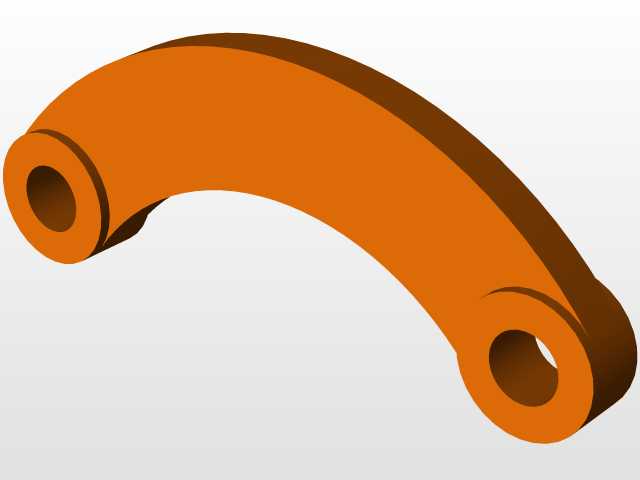

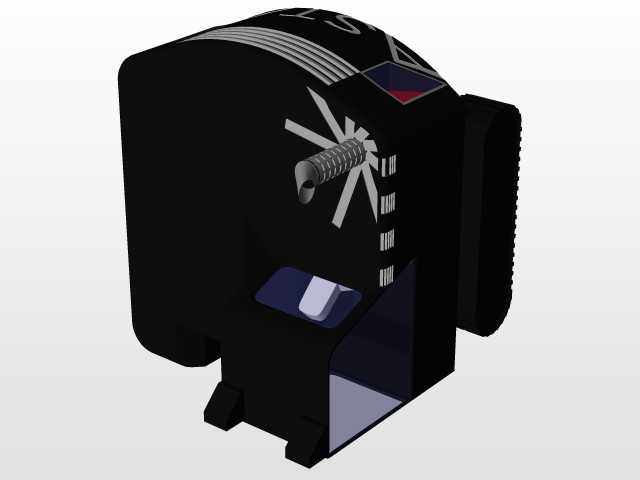

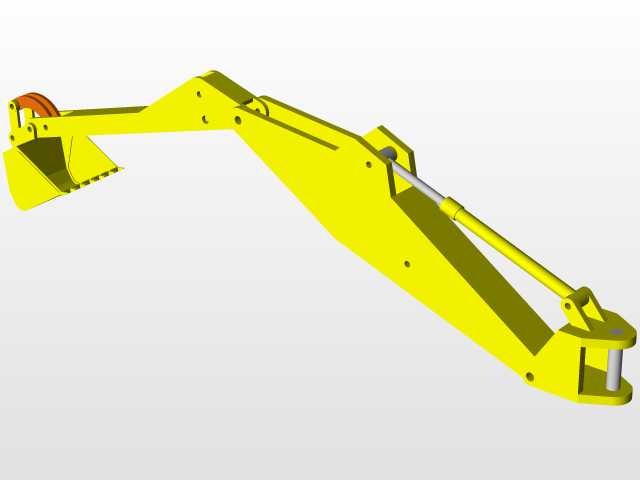

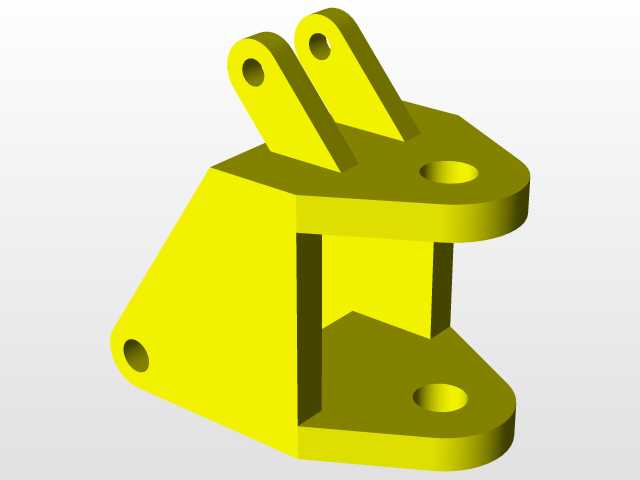

该挖掘设备的三维结构设计，首先围绕露天矿山采剥、土石方转运、基建场地平整这类高频重载作业场景展开，建模过程中优先还原了设备在非硬化崎岖路面的通过性逻辑，履带行走机构的接地比压参数匹配矿场碎石、松软土层的承载特性，避免作业时出现沉陷风险。从功能布局来看，工作装置采用反铲式铰接动臂、斗杆与铲斗的组合结构，铰接点的位置排布经过反复校核，确保最大挖掘半径、挖掘深度与卸载高度覆盖常规露天矿表层剥离、基坑开挖的作业范围，动臂根部的回转支承结构预留了360度全回转的安装边界，上部车体可在履带底盘固定时完成全方向作业，减少设备反复移位的操作频次。上部车体的布局将驾驶室设置在左前侧位置，视野覆盖铲斗作业区与机身周边回转范围，匹配实际作业时操作人员的视线需求，避免出现视觉盲区；动力舱与液压系统组件布置在车体后部，既平衡了工作装置前倾的重量，也预留了散热组件的安装空间，确保长时间重载作业时动力单元的温度处于合理区间。行走机构的驱动轮、导向轮与支重轮的排布严格参照履带式工程机械的设计规范，履带板的宽度与节距参数适配矿场作业的路面条件，张紧装置的安装位置预留了调整行程，可根据作业路面磨损情况调整履带张紧度，降低行走部件的异常磨损。建模过程中对各铰接部位的配合间隙做了还原，动臂与斗杆、斗杆与铲斗的铰接点处预留了销轴安装空间与润滑通道位置，液压油缸的安装支座位置匹配油缸伸缩行程，确保铲斗挖掘、提升、卸载的动作连贯无干涉。从安装边界来看，整机的回转半径参数考虑了狭窄作业面的转向需求，尾部回转时不会超出履带外侧的安全范围，适配矿山作业面、城市基建基坑这类空间受限的作业场景；铲斗的斗容参数匹配常规土方、矿岩的装载密度，可配合自卸卡车完成物料转运作业，卸载高度适配常见矿用自卸车的货厢高度，减少物料洒落。设计过程中还兼顾了设备维护的便利性，动力舱侧部预留了检修口的安装位置，液压管路的排布预留了拆装空间，日常保养时可快速完成滤芯更换、管路检查等操作，无需拆解过多外围结构。上部车体的排气装置布置在车体右后侧，排气方向避开驾驶室与作业人员常处位置，减少作业时废气对操作视线与人员健康的影响；驾驶室顶部预留了工作灯的安装位，可适配夜间作业的照明需求，前侧防护栏的结构也做了还原，避免作业时飞溅的碎石撞击驾驶室玻璃。整个三维结构的各部件装配关系完全参照实际工程机械的装配逻辑，没有出现部件干涉、安装空间不足的问题，可直接用于结构展示、作业动作模拟、相关课程教学演示等场景，也能作为同类型设备改型设计的参考基础，帮助设计人员快速梳理履带式挖掘设备的结构布局逻辑，校核各动作部件的行程范围与安装边界。
