挖掘机回转驱动液压马达结构设计

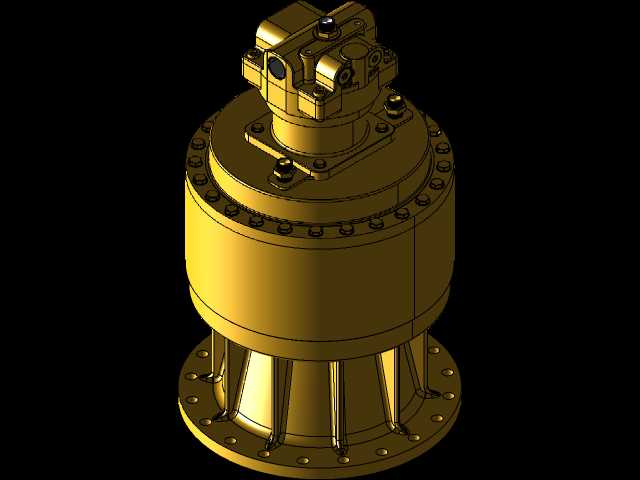

在土方作业、矿山开采、基建施工等场景中，挖掘机的上部车体回转动作是完成铲斗卸料、工位切换、多方位挖掘的核心动作支撑，而回转马达正是驱动这一动作的核心执行元件，其性能直接决定了挖掘机回转动作的响应速度、承载能力与作业稳定性。从结构布局来看，该回转马达采用液压驱动集成回转减速的一体化设计，上部为液压阀组与液压马达本体，集成了过载缓冲、制动锁紧、补油等功能阀块，下部集成多级行星减速机构，可将液压马达输出的高转速低扭矩动力转化为低转速大扭矩的回转驱动力，匹配挖掘机十几吨到几十吨级上部车体的回转负载需求。安装接口方面，下部采用带定位止口的圆形法兰安装结构，法兰面均布多组高强度螺栓孔，可直接与挖掘机回转支承的内齿圈连接端面对接，止口尺寸与回转支承的定位台阶严格匹配，保证回转过程中径向跳动量控制在允许范围内，避免偏载造成的齿轮磨损与密封失效。上部的液压油口采用标准法兰式连接接口，进回油口、制动控制油口、泄油口的位置布局充分考虑了主机厂的管路排布空间，避免与周边的动臂根部、中央回转接头、液压主油管产生干涉，预留的安装间隙可满足现场管路装配与后期维护的操作空间需求。设计过程中，马达壳体采用高强度球墨铸铁材质，壁厚经过有限元应力校核，可承受回转启停过程中的峰值液压冲击与负载反作用力，壳体表面的加强筋结构沿周向均匀分布，既提升了壳体的结构刚性，又可作为散热筋辅助带走液压系统工作产生的热量，避免长时间连续作业造成油温过高。内部的回转制动机构采用常闭式多片摩擦制动结构，当制动控制油口失压时，制动弹簧压紧摩擦片实现上部车体的位置锁定，可满足挖掘机在斜坡作业、停机状态下的位置保持需求，避免溜车风险；当需要回转动作时，控制油通入制动腔压缩弹簧解除制动，马达即可正常驱动回转。在功能特性上，该马达内置的双向缓冲阀可在回转启停、过载工况下自动溢流卸荷，吸收回转惯性带来的液压冲击，保护液压系统管路与元件不受损坏，补油阀可在回转惯性超越工况下为低压侧补油，避免吸空造成的气蚀与噪声。从实际选型适配角度，该结构的回转马达可适配15-30吨级的履带式挖掘机，输出扭矩范围覆盖主机回转作业的典型负载区间，启动效率高，低速运转平稳，可满足精细作业时的微动回转需求，也可满足快速甩方作业时的高转速回转需求。建模过程中，所有的安装孔位、配合尺寸、密封槽位置都严格按照行业通用安装规范设计，法兰螺栓的孔距、止口直径、油口螺纹规格都与主流主机厂的安装尺寸兼容，可直接用于同类型回转马达的国产化替代设计参考，也可用于挖掘机液压系统教学、虚拟装配仿真、作业工况模拟等场景。外形轮廓方面，马达整体为立式圆柱结构，上部阀组的突出尺寸经过优化，不会超出下部安装法兰的外径范围，避免在回转过程中与周边的车架结构、动臂油缸产生碰撞，整体高度尺寸充分考虑了挖掘机上部平台的安装空间，预留了足够的上部管路拆装空间，下部的减速机构壳体采用锥形过渡结构，既提升了壳体的抗扭刚性，又可减少安装时与回转支承周边的结构干涉。密封结构上，所有的轴伸部位、法兰结合面都采用耐油橡胶密封圈与防尘圈组合设计，可适应施工现场多粉尘、多泥水的恶劣工况，避免外界杂质进入马达内部造成磨损，也可防止内部液压油泄漏造成的污染与性能下降。
