挖掘机反铲工作臂结构三维设计

项目分类:挖掘机 发布时间:2021-11-01 ID:356575
  • 挖掘机反铲工作臂结构三维设计
  • 挖掘机反铲工作臂结构三维设计
  • 挖掘机反铲工作臂结构三维设计
  • 挖掘机反铲工作臂结构三维设计
  • 挖掘机反铲工作臂结构三维设计
  • 挖掘机反铲工作臂结构三维设计
  • 挖掘机反铲工作臂结构三维设计
  • 挖掘机反铲工作臂结构三维设计
  • 挖掘机反铲工作臂结构三维设计
  • 挖掘机反铲工作臂结构三维设计
  • 挖掘机反铲工作臂结构三维设计
  • 挖掘机反铲工作臂结构三维设计
  • 挖掘机反铲工作臂结构三维设计
  • 挖掘机反铲工作臂结构三维设计

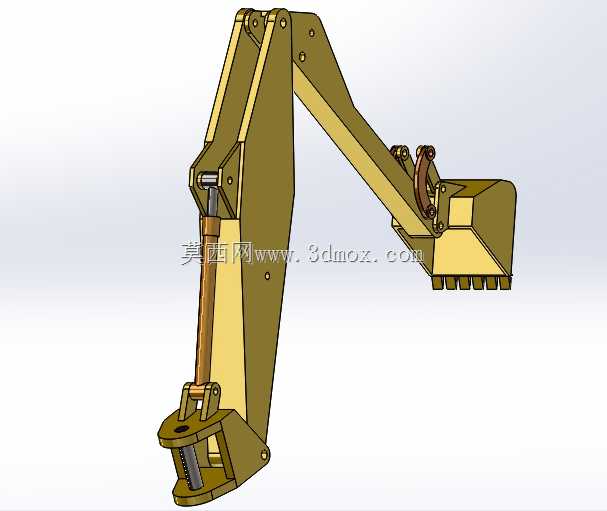

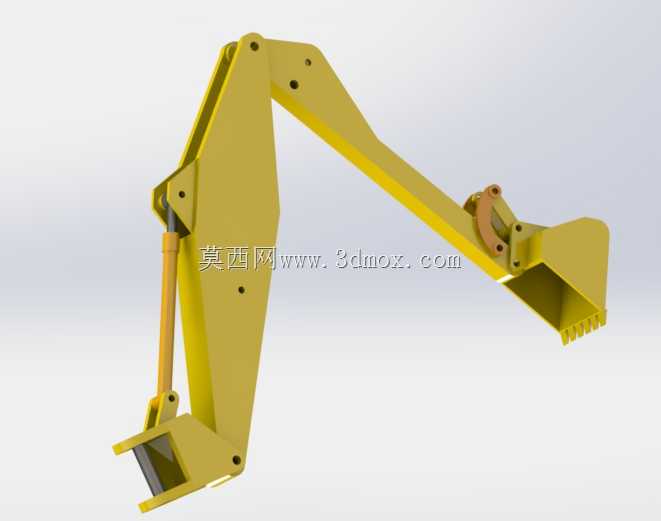

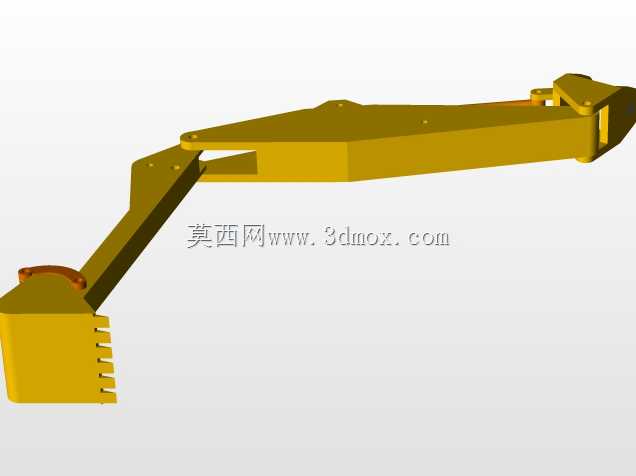

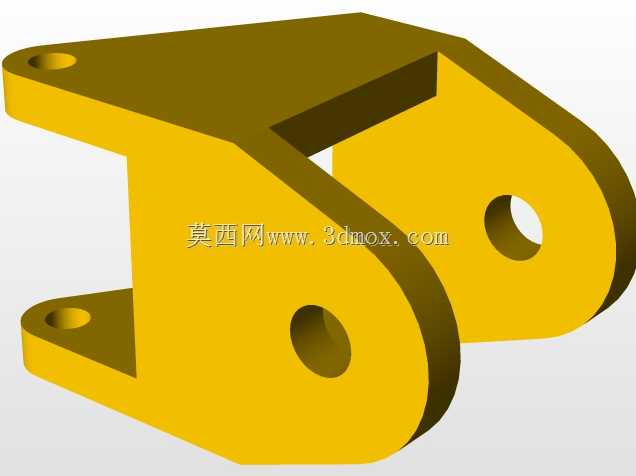

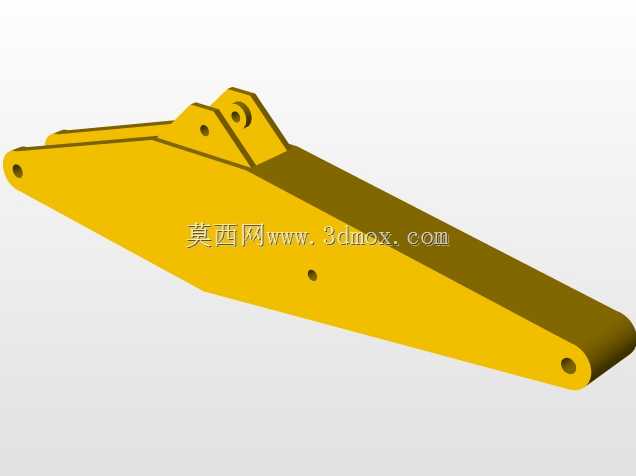

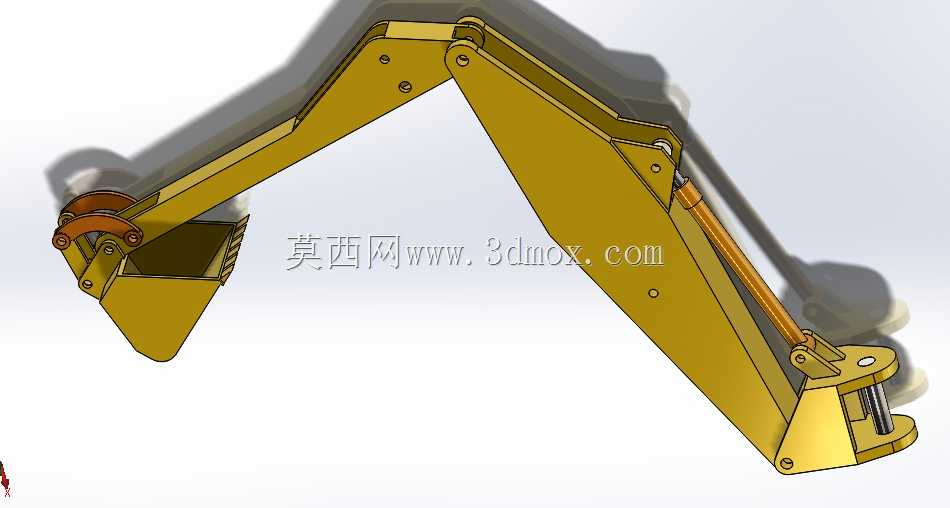

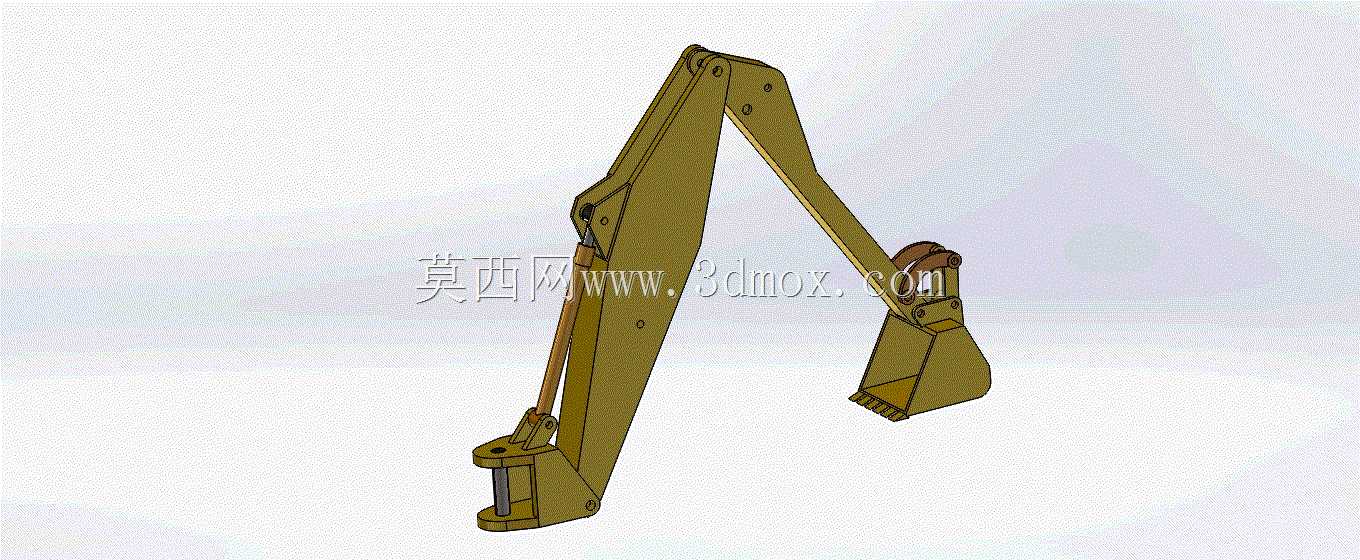

  在土方作业、矿山剥离、市政管线开挖、基坑施工作业场景中,反铲工作装置是履带式挖掘机完成切削、装载、提升、卸料作业循环的核心执行部件,这套结构的设计合理性直接决定整机的作业范围、挖掘力输出效率与复杂工况适应能力。从结构组成来看,这套反铲装置包含动臂、斗杆、铲斗三个核心承载构件,搭配三组铰接液压油缸完成各关节的动作驱动,所有铰接点位均采用销轴连接,配套耐磨衬套与润滑通道,满足高频摆动下的耐磨需求。设计过程中优先考虑了作业包络的覆盖能力,动臂采用弯板箱型焊接结构,截面沿受力梯度做变厚度设计,在油缸铰接耳板、根部回转铰接点位置做了局部加强,避免重载挖掘时的应力集中;斗杆采用等强度箱型结构,前端预留铲斗油缸与摇杆机构的安装点位,

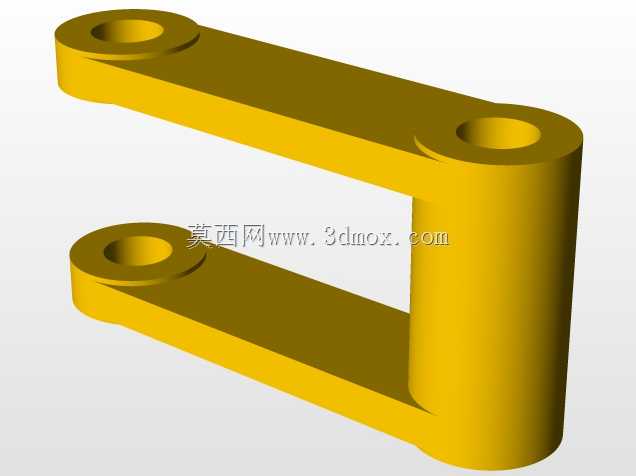

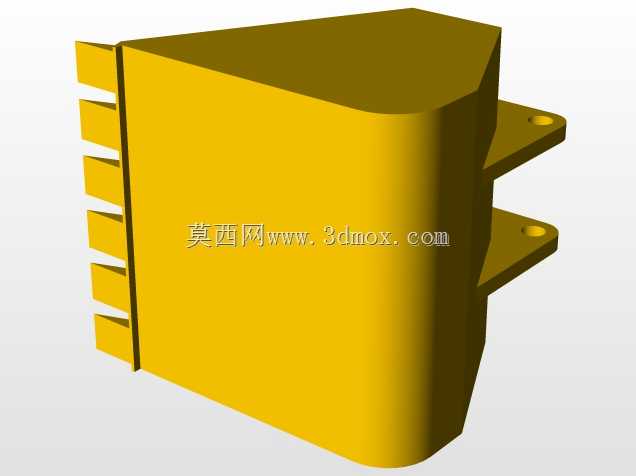

  兼顾斗杆挖掘与铲斗挖掘两种工况下的力传递效率。铲斗部分采用弧板焊接结构,斗唇位置预留斗齿安装座,侧刃做加厚耐磨处理,适配黏土、砂土、松散砾石等常见作业介质的切削需求,斗背设置限位块,避免收斗时与斗杆发生刚性碰撞。从安装边界来看,动臂根部的铰接孔中心距、与动臂油缸的连接点位尺寸完全匹配常规吨位挖掘机的上车转台安装接口,无需额外改制即可完成装配;各油缸的铰接销轴直径、安装距参数匹配对应吨位级的液压油缸选型,液压管路的走向沿构件腹板布置,配套管夹固定点位,避免作业过程中管路与结构件发生摩擦干涉。功能特性层面,这套反铲结构可实现动臂升降、斗杆收放、铲斗转动三个独立动作,通过三组油缸的复合动作可完成水平修坡、垂直挖沟、定点卸料等多种作业动作,

  各关节的摆动角度经过限位设计,避免油缸过伸或过缩造成的结构损坏,在斗杆与动臂的铰接位置设置了缓冲阻尼面,减少动作到位时的刚性冲击。设计阶段针对典型挖掘工况做了受力校核,在最大挖掘深度、最大挖掘半径两个极限作业位置,各构件的应力分布均控制在材料许用应力范围内,铰接点的载荷匹配常规回转支承与转台的承载能力,不会出现局部过载问题。针对日常维护需求,所有铰接销轴的端部均预留润滑脂注油口,衬套采用带储油槽的铜基耐磨材质,可延长保养周期;易损的斗齿、侧刃板均采用螺栓连接结构,磨损后可快速更换,无需整体切割焊接,降低现场维护成本。在狭小空间作业场景下,这套反铲的动作轨迹经过优化,斗杆收回时的最小回转半径适配市政管线开挖、

  室内拆除等受限空间的作业需求,不会因结构外廓过大造成周边设施碰撞。从力传递路径来看,铲斗切削物料时的阻力通过斗杆传递至动臂,再通过动臂根部铰接点与动臂油缸传递至转台,整个传力路径无突变拐点,箱型结构的腹板与翼板焊缝沿受力方向布置,减少焊接应力对结构强度的影响。
