机加工用手动台虎钳结构设计

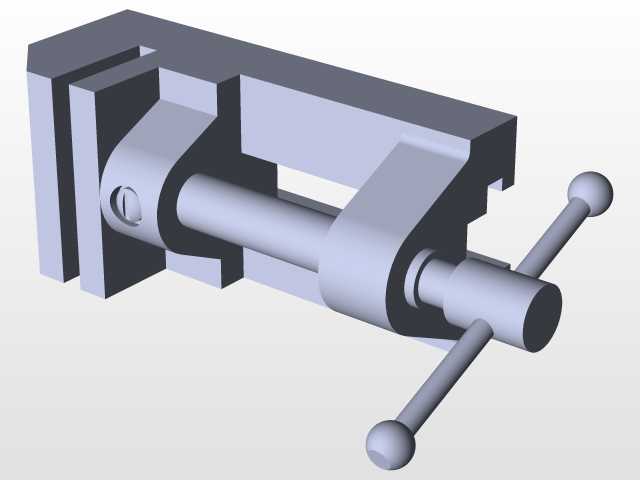

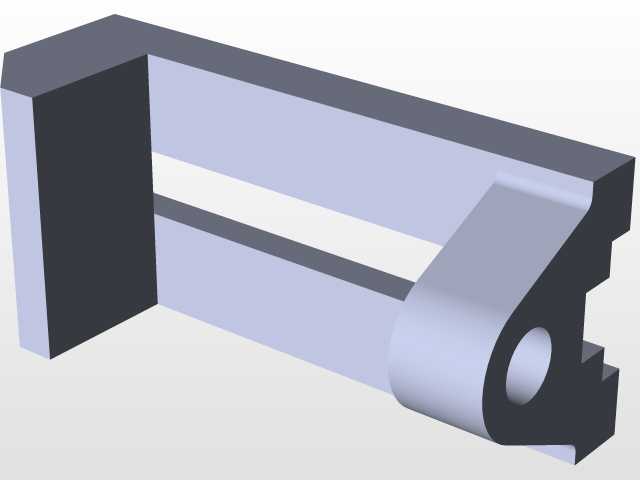

在常规机加工、钳工装配、工件修配的作业场景里，这类手动台虎钳是工位上最基础也最核心的夹持工装，几乎覆盖了从单件小批量修配到常规工序装夹的绝大多数需求，不管是普通台式钻床的钻孔工位、钳工台的锉削修配工位，还是小型铣床的辅助装夹场景，都能看到这类台钳的应用。它的核心功能是通过丝杠副的传动，将手柄输入的扭矩转化为活动钳口的直线进给推力，最终把待加工工件稳定夹持在固定钳口与活动钳口之间，避免加工过程中工件出现位移、振动，保证加工精度与作业安全。从结构设计的逻辑来看，这款台钳采用了整体式铸铁钳身作为基础承载件，这种结构的优势在于自身刚性足够，能够承受锉削、轻铣、钻孔过程中产生的切削力，不会因为受力出现明显的形变，钳身底部预留的安装孔位可以直接通过螺栓固定在钳工台或者机床工作台上，安装边界需要匹配工作台的T型槽间距或者预留安装孔位置，常规安装时需要保证钳身水平度偏差控制在合理范围，避免钳口歪斜导致装夹精度下降。传动部分采用的是梯形丝杠配合螺母的结构，这种螺纹副本身具备自锁特性，当夹持力达到作业需求后，即使撤去手柄上的输入力，活动钳口也不会自行松脱，不需要额外增加锁止结构，简化了整体结构的同时也提升了使用可靠性；丝杠的端部与活动钳身采用铰接式连接，保证进给过程中活动钳身能够沿着钳身的导轨面平稳滑动，不会出现卡滞。钳口部分设计了可更换的淬硬钳口板，钳口板表面加工有交叉的防滑齿纹，能够在夹持金属工件时提供足够的摩擦力，避免工件受力打滑，当钳口齿纹磨损或者出现磕碰损伤后，可以直接松开固定螺栓更换新的钳口板，不需要整体更换钳身，降低了长期使用的维护成本。活动钳身的滑动导轨面采用了矩形导轨结构，这种导轨的导向精度稳定，承载能力强，能够承受各个方向的切削反力，导轨面之间预留了合理的配合间隙，既保证滑动顺畅，又不会出现过大的旷量，避免装夹时活动钳身上翘影响夹持精度。手柄部分采用了带球头的穿杆式结构，操作时可以根据需要的夹持力大小选择握持位置，需要大夹持力时可以握持球头端增大力臂，不需要额外加接延长杆就能满足常规工件的装夹需求，球头的设计也避免了操作时手柄端部划伤操作人员。在实际使用的场景中，这类台钳的夹持范围能够覆盖绝大多数小型机械零件的装夹需求，不管是规则的方形、圆形工件，还是通过配合辅助V型块，都能实现稳定装夹；设计时也考虑了作业的实用性，钳身整体没有多余的突出结构，避免作业过程中磕碰工具或者工件，整体的外形尺寸适配常规钳工台的安装空间，不会占用过多的工位面积，同时预留的砧台面可以满足小型工件的轻度敲击、校形作业需求，不需要额外配置小型砧座，拓展了工位的作业功能。从建模的结构逻辑来看，各个零部件之间的配合关系完全按照实际装配公差设计，丝杠与螺母的配合间隙、活动钳身与导轨的配合面、钳口板的安装定位结构都还原了实际产品的装配关系，能够直接用于装配干涉检查、作业模拟，也可以作为工装选型时的结构参考，帮助设计人员快速了解这类手动台钳的结构组成与安装尺寸边界，在进行工位布局设计、工装适配设计时直接参考对应结构参数，减少重复建模的工作量。
