机加工用自定心夹持虎钳结构设计

在普通铣床、钻床、小型加工中心的批量小件加工场景里，轴类、套类等回转对称零件的装夹找正一直是占用辅助工时的主要环节，普通平口钳装夹这类零件时，需要反复打表调整零件中心与机床主轴的同轴度，对操作工人的技能要求较高，且重复装夹的一致性难以保证，很容易因为找正偏差导致零件壁厚不均、孔位偏移等质量问题。这款自定心虎钳的设计核心就是解决回转类零件快速装夹找正的痛点，通过对称联动的夹持结构，在钳口闭合过程中自动将零件中心对准钳体的定位基准，无需额外打表找正，单次装夹的辅助时间能压缩到普通平口钳的五分之一以内，特别适合小批量轴套类零件的铣扁、钻孔、铰孔、倒角等工序加工。

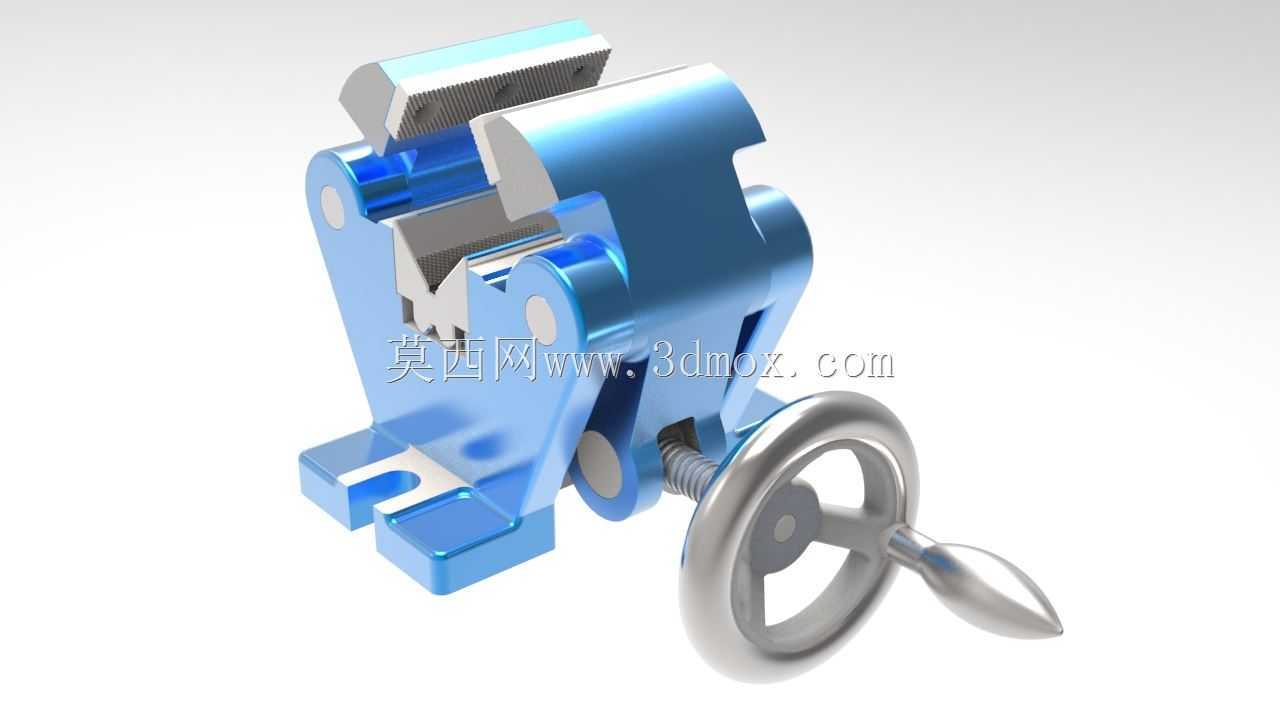

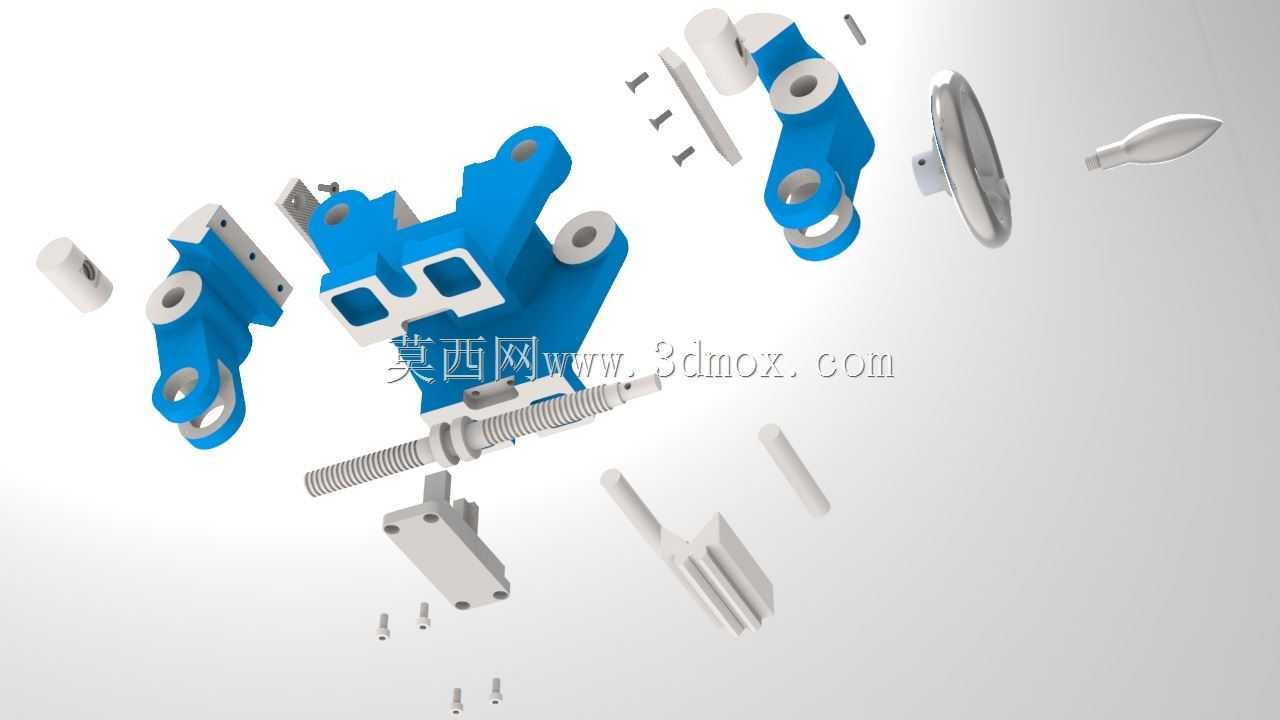

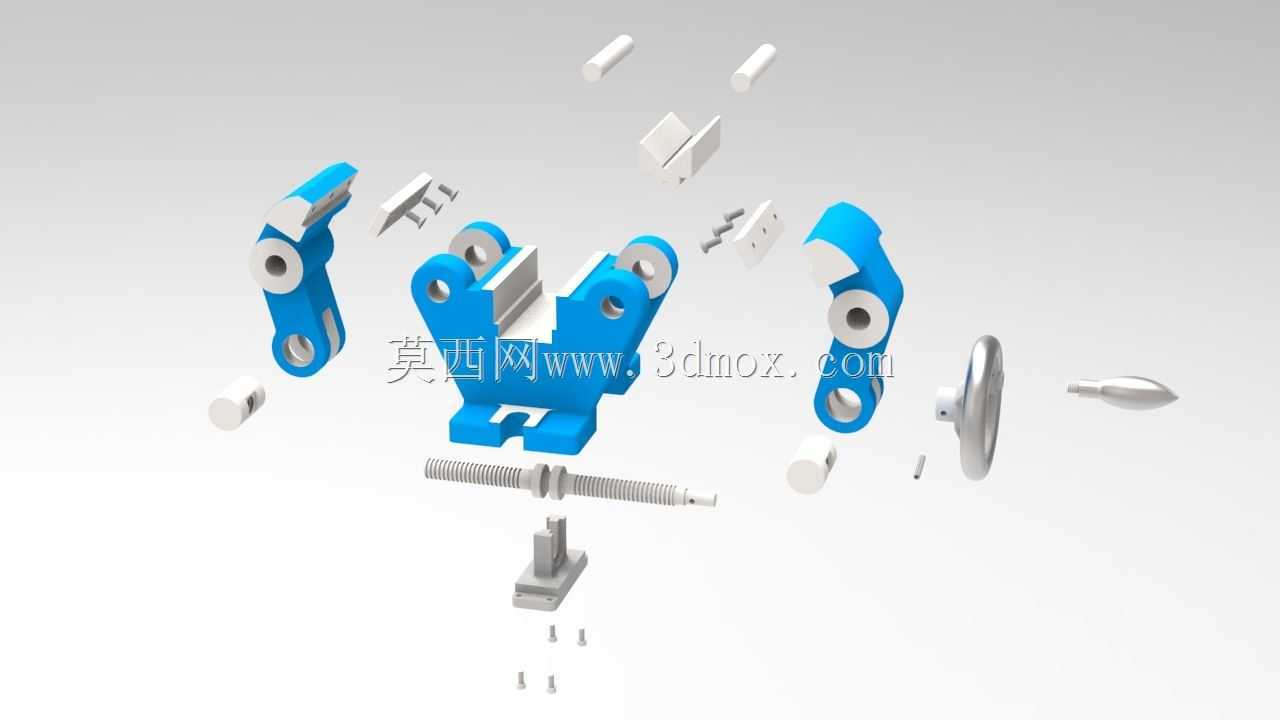

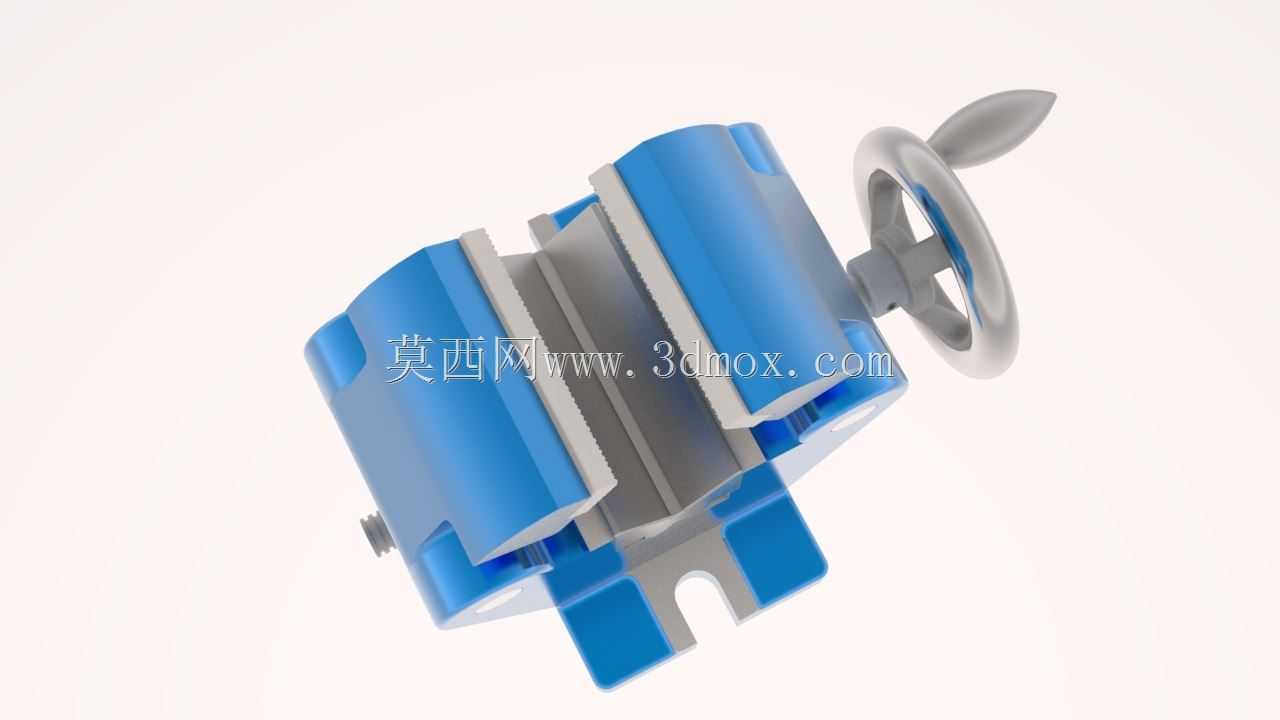

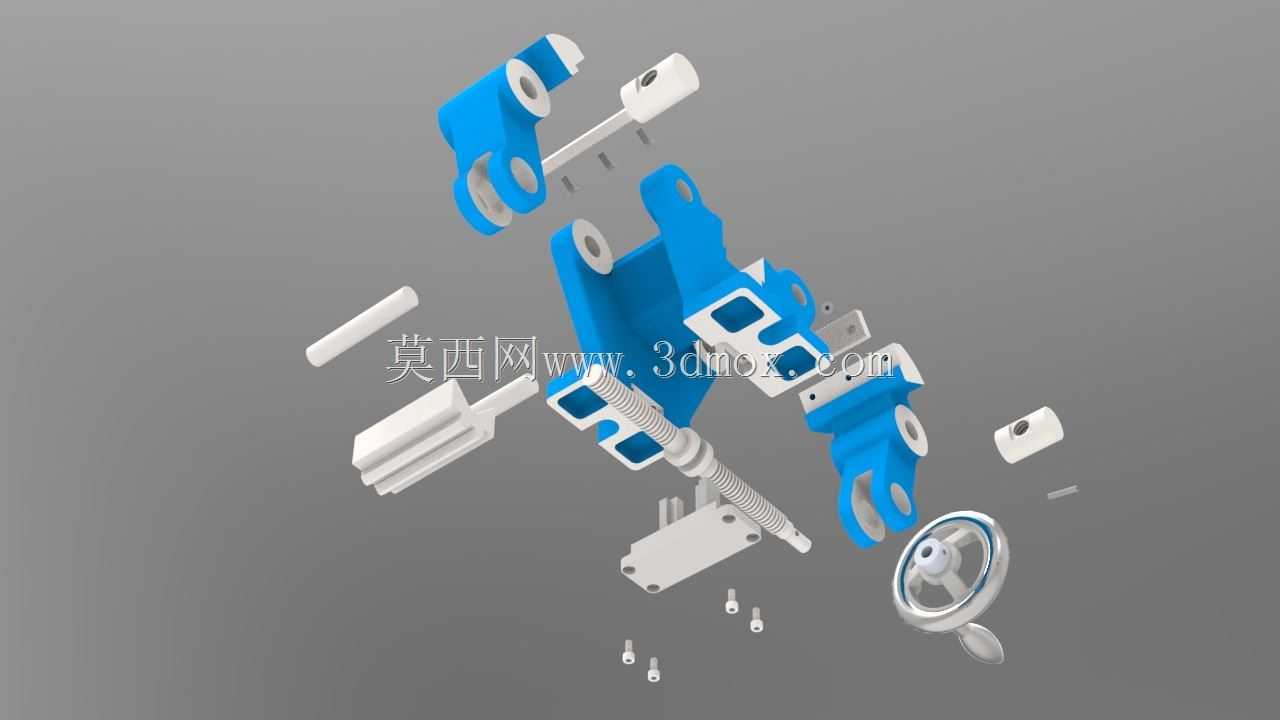

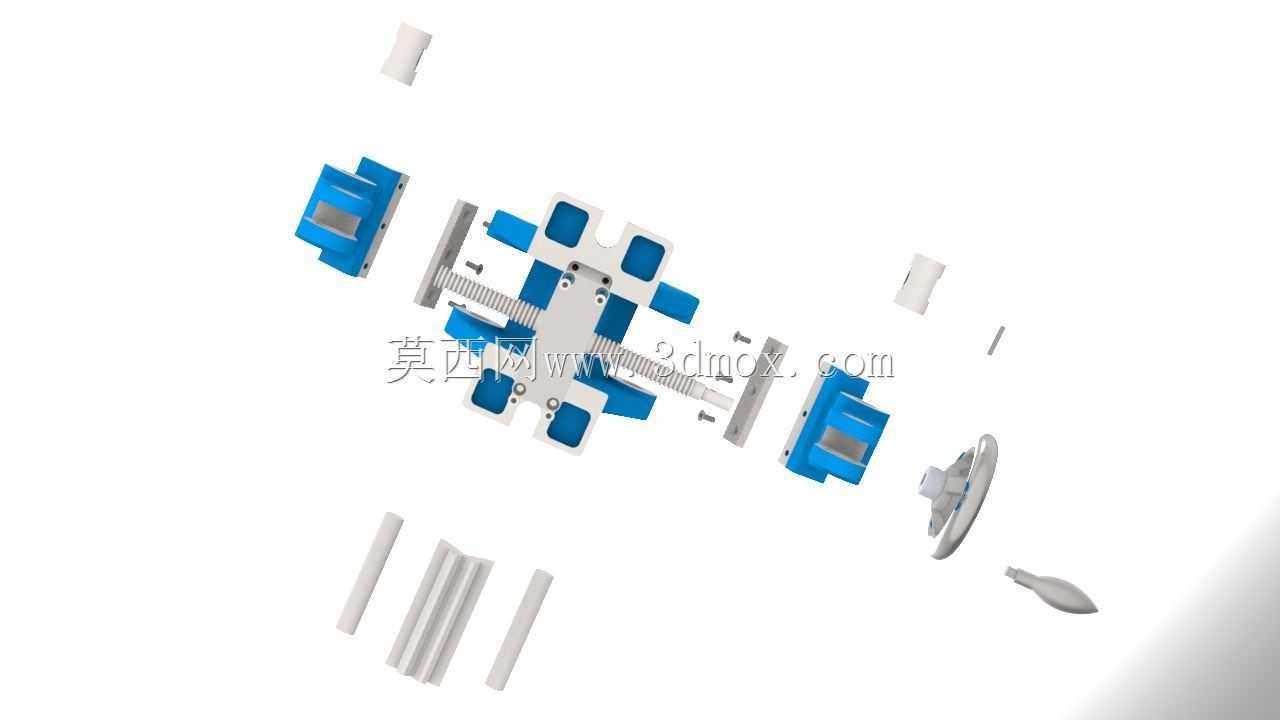

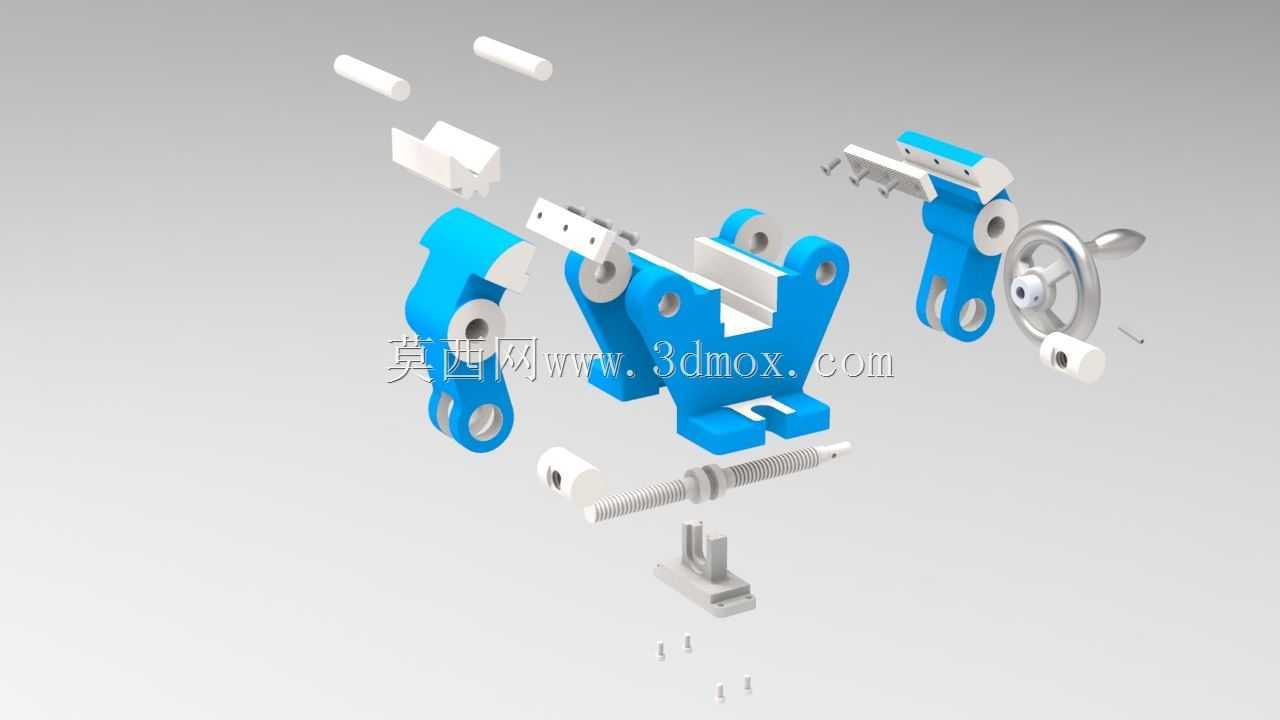

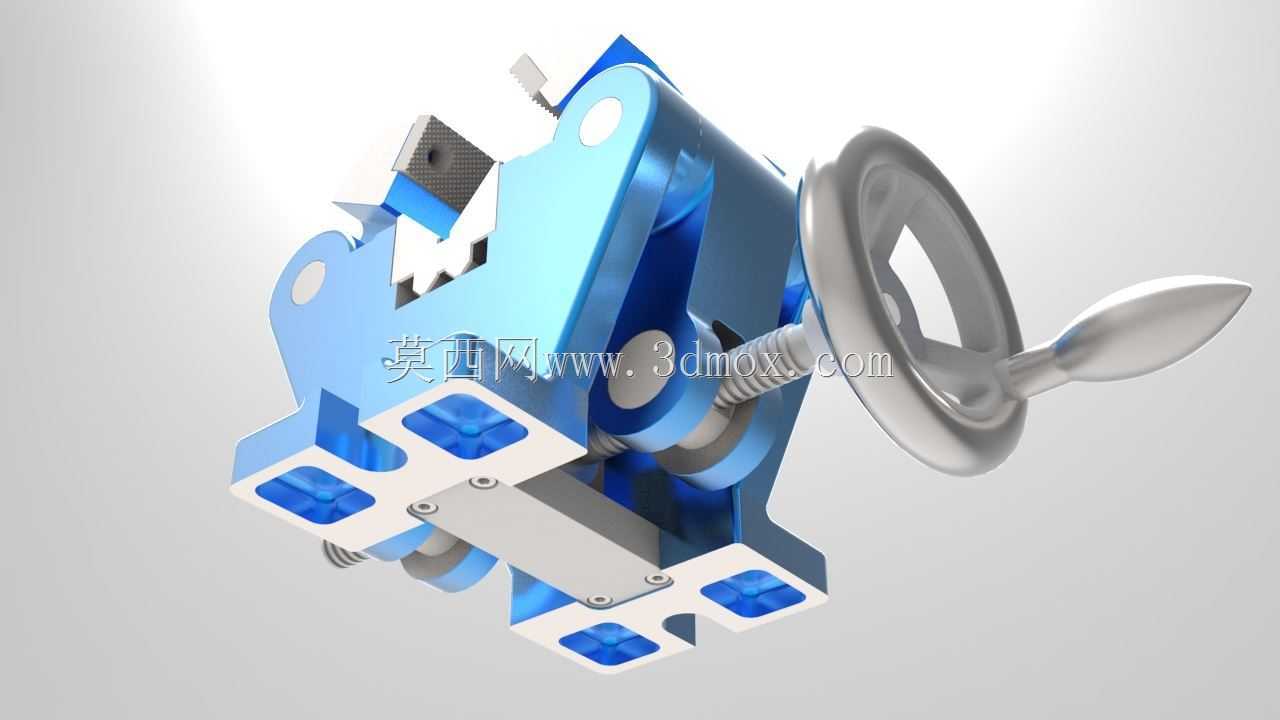

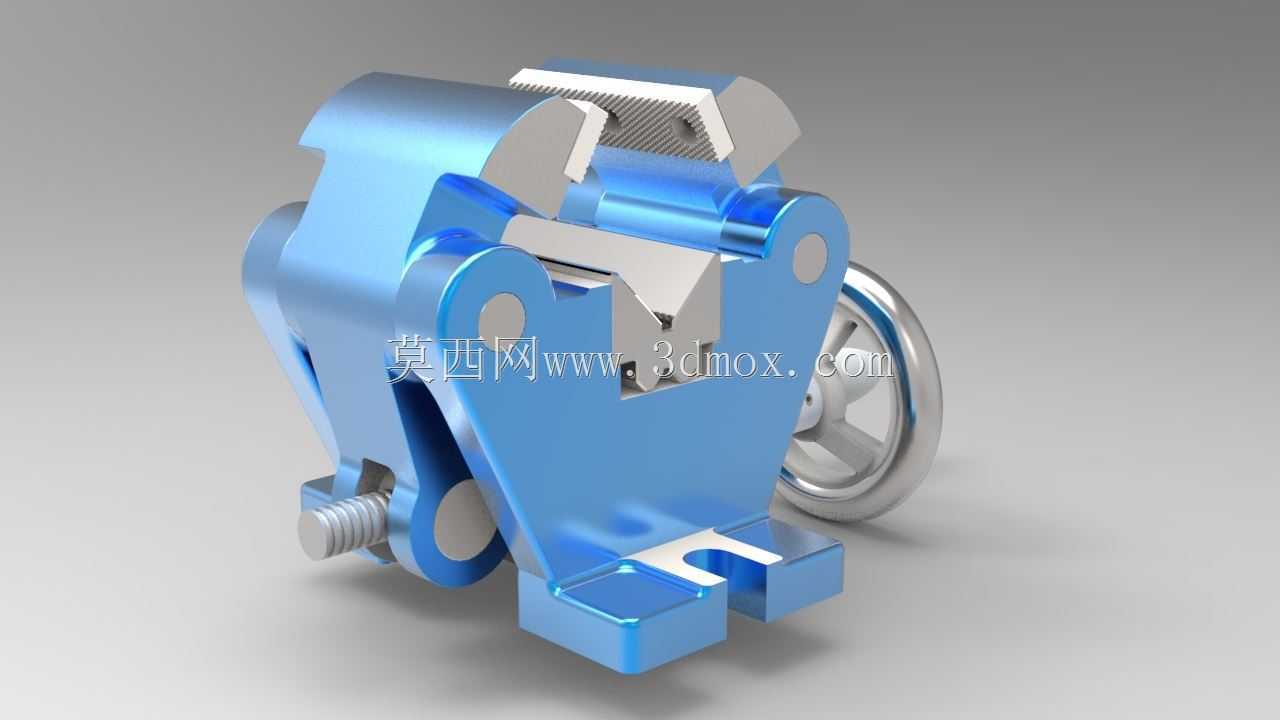

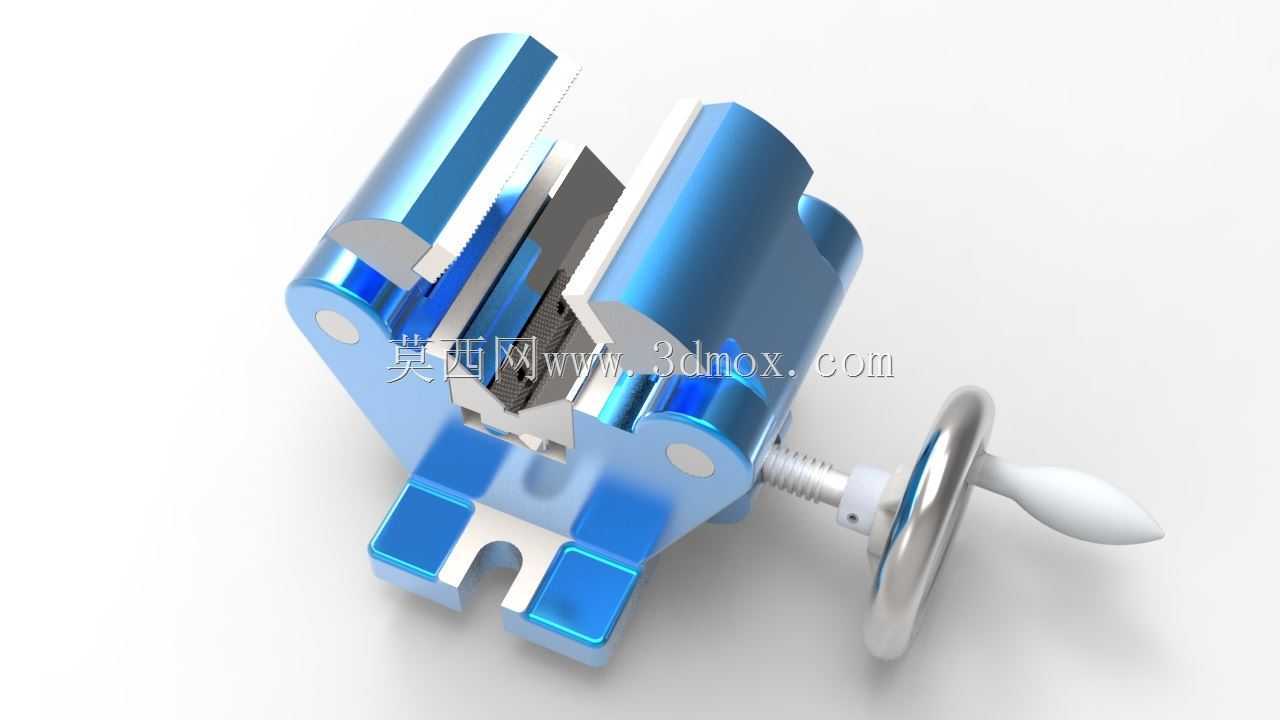

从结构设计逻辑来看，这款虎钳采用单丝杠驱动双侧钳口同步对称移动的方案，手轮带动梯形丝杠转动时，通过正反旋向的丝杠螺母分别带动两侧活动钳身沿钳体的燕尾导轨做等距反向移动，从根源上保证两侧钳口的移动量完全一致，实现自动定心的功能。钳体底部设置了标准的机床工作台定位键槽，可直接配合T型螺栓安装在各类带标准T型槽的机加工工作台上，安装时只需将定位卡入工作台的T型槽，就能快速确定虎钳在机床上的位置，无需反复调整钳体与机床轴向的平行度。钳口部分采用可更换式设计，标配的平钳口可加持方形、矩形零件，更换V型钳口后可夹持直径在一定范围内的圆柱类零件，适配不同形状工件的装夹需求，钳口的夹持面加工有细密的防滑齿纹，在保证足够夹持摩擦力的同时，不会过度夹伤已加工的零件表面。

考虑到手动操作的使用场景，丝杠采用大导程梯形螺纹设计，转动手轮时钳口的移动速度较快，可快速开合适配不同尺寸的工件，手轮末端设置了可折叠的摇柄，操作时展开摇柄可施加足够的夹紧力，闲置时可将摇柄折回，避免磕碰操作人员。钳体的整体结构采用高刚性的一体式铸造基体，导轨部分经过磨削加工，保证两侧钳身移动的直线度与平行度，夹持工件时不会出现钳口上翘、偏摆的问题，在承受较大切削力时也能保持足够的夹持稳定性，避免工件松动导致的打刀、零件报废问题。在实际使用中，这款虎钳除了适配常规的金属切削加工场景，也可用于钳工划线、零件修配、小型部件装配等需要精准对中夹持的作业场景，相比专用的定心卡具，它的安装适配性更强，不需要额外的连接法兰即可适配多数常规机加工设备，夹持范围覆盖了常见的小型轴类、套类零件尺寸，能够满足多数小型加工车间的日常生产需求。
