机用螺杆传动夹紧虎钳结构设计

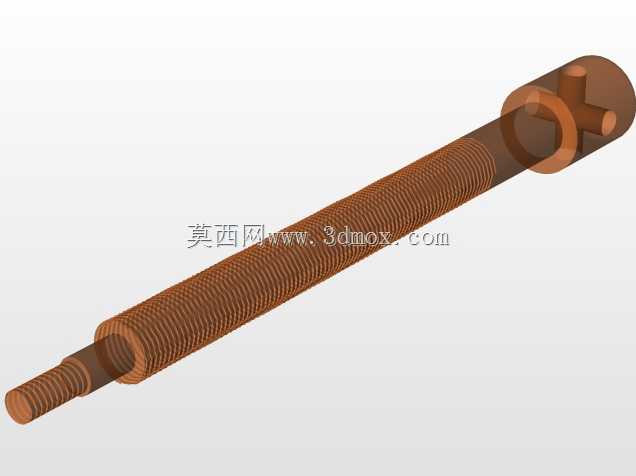

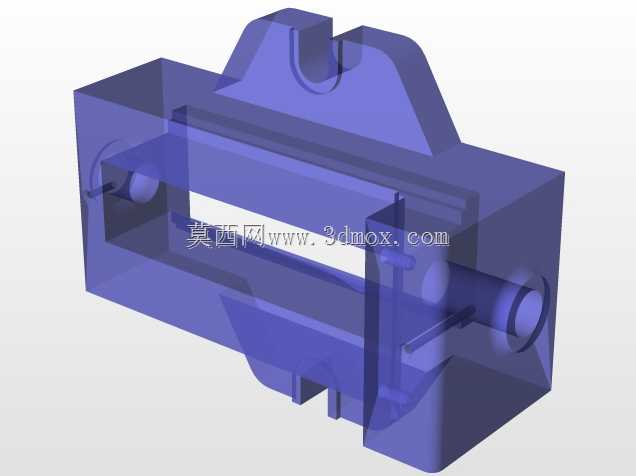

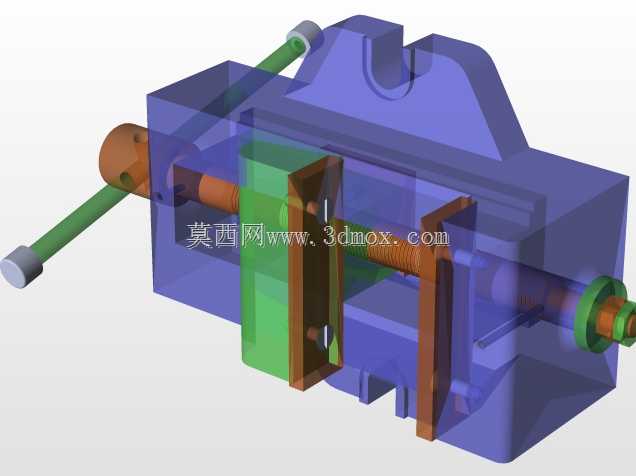

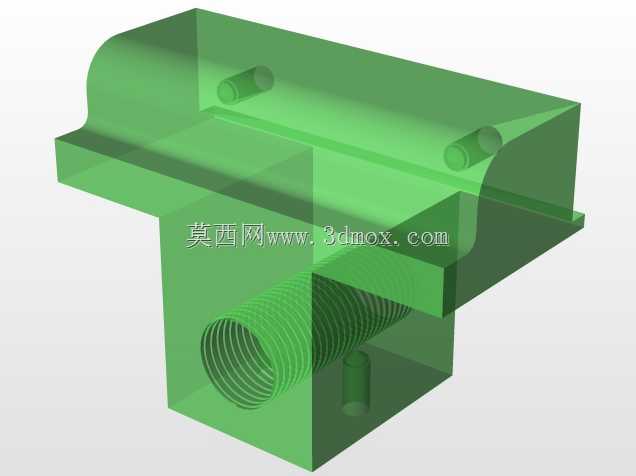

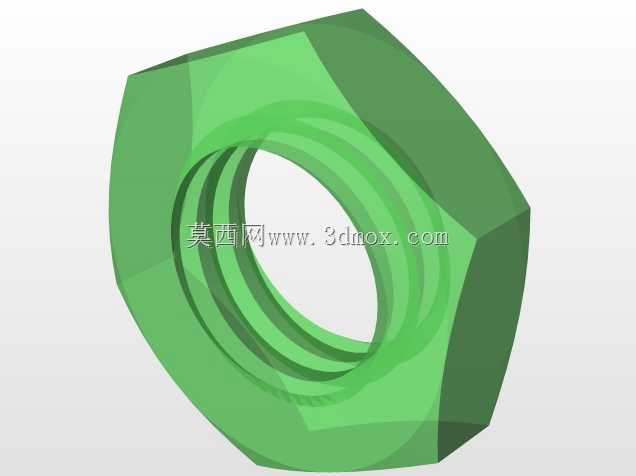

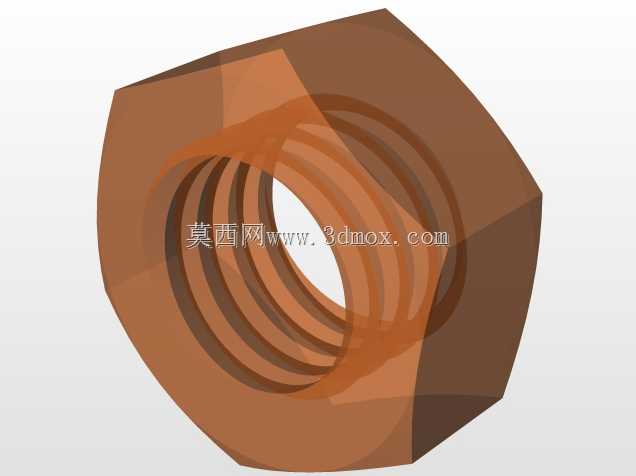

在金属切削加工的工序流转里，台虎钳是铣、钻、磨、钳等多工种工位上最常接触的通用夹紧工装，区别于重型机用平口钳的大夹持行程与高刚性锁止结构，这款螺杆传动式虎钳更适配普通台式机床、实训工位以及小型维修作业场景的装夹需求。从结构拆解来看，整套虎钳的核心受力基体为一体式铸钢钳体，内部预留了螺杆安装的同轴通孔，活动钳身通过底部的导向滑槽与固定钳身的导轨面配合，全程靠梯形螺杆的回转运动转化为活动钳身的直线进给，梯形螺纹的自锁特性可以保证装夹完成后不会因为切削振动出现松脱，不需要额外加装锁止销就能满足常规切削的夹紧力要求。

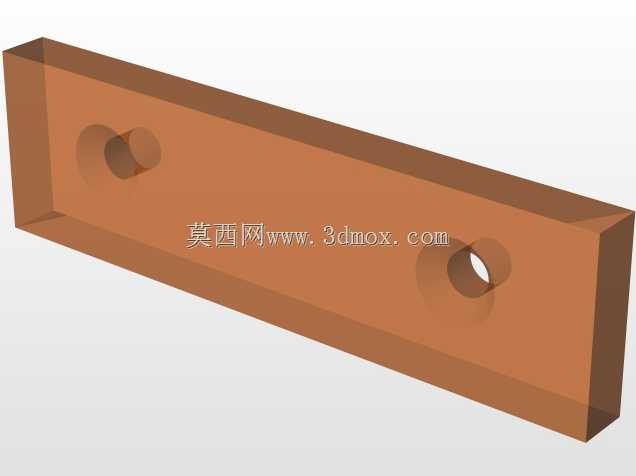

从实际使用的场景边界出发，这款虎钳的固定钳身底部预留了两个贯通的安装螺栓孔，可以直接通过T型螺栓固定在机床工作台或者钳工台的台面上，安装时需要保证固定钳口的垂直面与工作台进给方向的平行度误差控制在0.02mm每百毫米行程范围内，避免装夹工件后出现加工基准偏斜。活动钳身与固定钳身的钳口位置都设计了可更换的淬硬钳口板，钳口板表面加工有交叉网纹，增大与工件接触面的摩擦力，针对不同材质的工件，还可以更换为铜质、铝质或者尼龙材质的软钳口，避免装夹过程中夹伤工件的已加工表面。

设计过程中，螺杆的支撑端采用了铜质衬套作为滑动轴承，减少螺杆回转过程中的摩擦阻力，同时衬套的磨损可以单独更换，不需要整体报废钳体，降低长期使用的维护成本。螺杆的操作端延伸出钳体外部，配套的加力杆为穿装式结构，不需要施加过大的手动力就能获得足够的夹紧力，针对小尺寸工件的精密装夹，还可以在螺杆端部加装刻度环，通过螺杆的导程换算活动钳身的进给量，实现微量的夹紧调整，避免薄壁工件因为夹紧力过大出现变形。

从外形尺寸的适配性来看，这款虎钳的钳身宽度属于中等规格，最大开口距离可以覆盖常规小型零件的装夹需求，整体高度控制在合理范围内，安装在台式钻床或者小型铣床上不会超出机床的主轴行程范围，钳体的两侧设计了排屑缺口，加工过程中产生的切屑可以顺着缺口滑落，不会堆积在导向滑槽内影响活动钳身的滑动顺畅度。日常维护时只需要定期向螺杆与滑槽的配合面注入润滑脂，就能保证活动钳身的进给无卡滞，钳口板出现磨损或者崩缺时，松开固定螺丝即可快速更换，不需要对钳体进行二次加工。

不同于液压或者气动夹紧的专用夹具，这款纯机械传动的虎钳不需要外接动力源，完全靠手动操作就能完成装夹动作，对于没有压缩空气或者液压站配套的工位来说适配性极强，不管是单件小批量的零件加工，还是设备维修过程中的零件拆装夹持，都能提供稳定的夹紧力。导向结构的设计上，钳身的导轨面采用了燕尾式配合结构，相比平导轨的结构，燕尾导轨可以承受更大的垂直方向切削力，避免活动钳身在受到向上的切削分力时出现抬起错位，保证装夹的刚性。螺杆的尾端设计了轴向限位结构，防止螺杆进给超程后从钳体中脱出，同时限位结构可以承受夹紧时的轴向反作用力，将力直接传递到固定钳身的基体上，不会因为长期受力出现结构变形。

在实训教学场景中，这款虎钳的结构完全外露，没有复杂的封闭壳体，学员可以直观观察到螺杆传动、导轨导向、螺纹自锁的机械结构原理，也可以通过拆解装配理解工装夹具的设计逻辑，是机械装配实训、金工实习中非常典型的教学载体。针对不同的加工工况，还可以在钳体上加装角度回转底座，实现水平方向360度的角度调整，满足斜面钻孔、斜槽铣削等特殊角度的加工装夹需求，扩展虎钳的使用场景。整体结构没有采用复杂的异形零件，所有零部件都可以通过常规的机加工工序完成加工，加工成本低，互换性强，适合批量生产作为通用工装配备到各个加工工位。
