工业用蓝色三相异步电动机结构设计

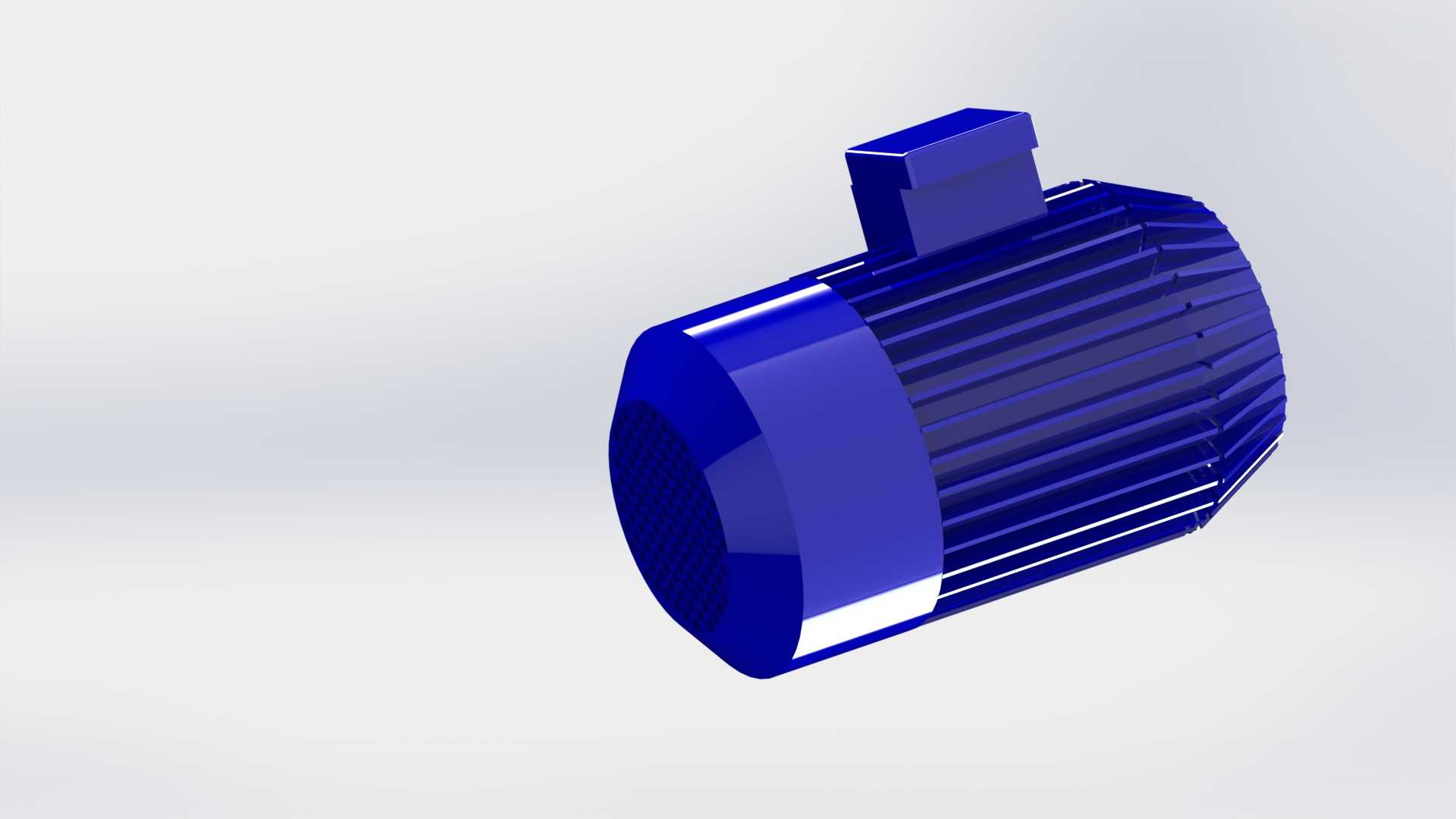

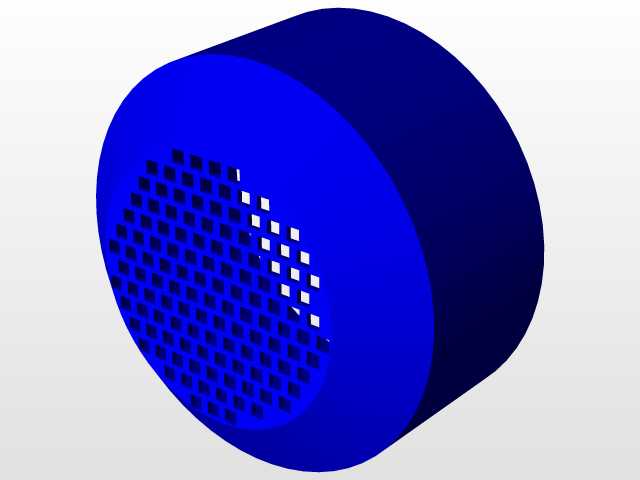

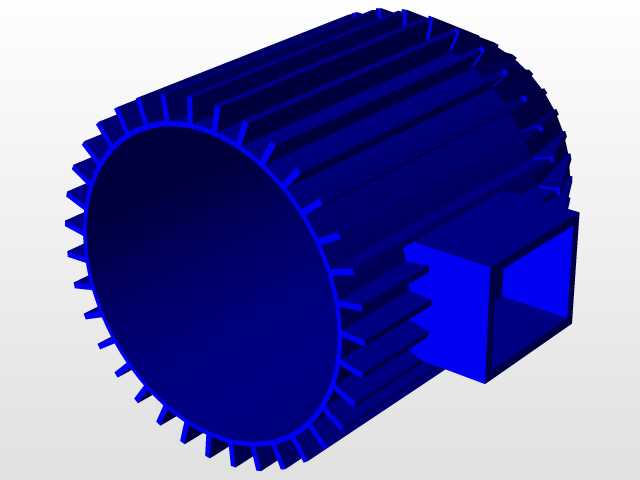

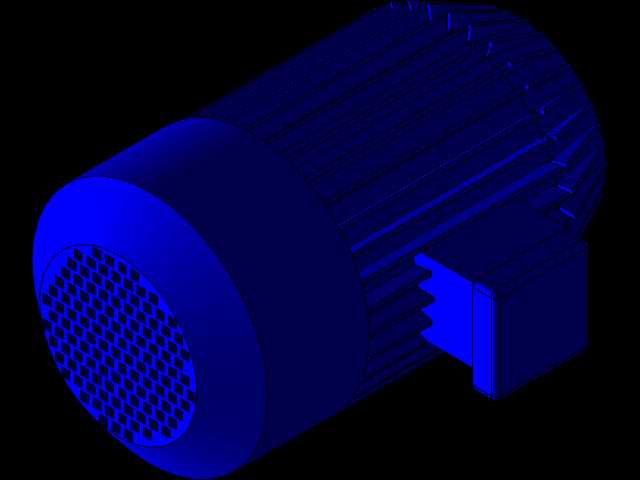

这款电动机的三维结构设计，首先围绕工业现场最常见的驱动需求展开，从选型适配的角度看，这类电机广泛覆盖输送线辊筒驱动、小型泵组动力输入、风机叶轮传动、机床辅助部件动力供给等场景，是离散制造车间、流程工业产线里普及率最高的动力执行部件之一。设计初期先明确了安装边界的约束，机座采用带散热筋的卧式安装结构，底脚安装孔的孔距、中心高参数完全匹配通用工业安装标准，不需要额外做安装转接板就能直接替换同功率等级的常规电机，适配绝大多数现有设备的安装位，能减少现场改造的工作量。从功能特性来看，电机的接线盒设置在机座顶部，采用凸起的密封结构设计，接线腔预留了足够的线缆弯折空间，现场接线时不需要过度弯折动力线缆就能完成端子压接，同时接线盒的密封结构能阻挡车间内的粉尘、切削液飞溅进入腔体，适配机加工车间、装配产线等多粉尘、有少量液体飞溅的工况。机壳表面的轴向散热筋做了等距排布设计，筋条的高度、厚度经过热传导仿真验证，电机额定负载运行时，散热筋能增大壳体与空气的接触面积，配合尾部自带的风叶结构，能快速把定子绕组产生的热量传导到外界，避免绕组长期过热导致绝缘老化，延长电机的实际使用寿命。端盖部分采用止口定位结构，和机座的配合公差控制在合理区间，装配时能自动保证定子和转子的同轴度，减少运行时的径向跳动，降低轴承的额外负载，同时端盖上的轴承室预留了润滑脂加注的通道，日常维护时不需要拆解端盖就能完成轴承补脂，降低设备运维的时间成本。输出轴的轴伸尺寸、键槽规格匹配通用传动件的安装标准，不管是装联轴器、皮带轮还是链轮，都能直接选用标准件，不需要额外做轴面二次加工。设计过程中还考虑了不同安装场景的适配性，除了默认的卧式底脚安装结构，机座的端盖法兰预留了安装螺纹孔，只需要更换对应法兰端盖就能改成立式安装形式，适配立式泵、搅拌装置等需要垂直安装的设备场景，不需要重新设计整机结构，提升了零部件的通用化率。从结构细节上看，电机的风罩采用镂空防护结构，既能保证冷却风的顺畅流通，又能防止异物卷入风叶造成设备损坏，风罩和机座采用卡扣加螺栓的双重固定方式，设备运行时不会因为振动产生松脱异响。转子部分做了动平衡校正的结构预留，建模时就把转子的配重块安装位做了标准化设计，生产时可以根据动平衡测试结果直接加装配重，不需要额外加工配重位置，提升生产装配的效率。定子铁芯的槽型尺寸按照通用功率等级的绕组参数做了适配，绕组端部的预留空间满足绝缘处理的工艺要求，浸漆过程中绝缘漆能充分填充绕组缝隙，提升绕组的绝缘性能和机械强度。在整机的重量控制上，机壳采用铸铁材质的等强度设计，在保证结构刚性、满足运行时抗振动要求的前提下，尽可能减少了非受力位置的材料冗余，既控制了整机重量方便现场吊装搬运，也不会因为壳体过薄导致运行时产生共振噪音。另外，电机的吊环安装位设置在机座重心正上方，现场吊装时能保证整机保持水平状态，不会出现倾斜磕碰的问题，适配车间内行车、手动葫芦等多种吊装工具的使用需求。
