2马力C面脚装防爆电机结构设计

这款防爆动力单元的结构设计，核心围绕易燃易爆工况的安全运行需求展开，从隔爆壳体结构到安装适配逻辑，都贴合工业现场的实际使用痛点。在化工生产车间、食品加工产线、物料输送系统这类存在易燃易爆气体或粉尘的场景中，普通电机会因运行中产生的电弧、高温表面成为引燃源，而该电机的隔爆接线腔与主壳体采用法兰止口配合结构，配合面的间隙、长度、表面粗糙度都严格符合隔爆要求，即便壳体内部出现燃爆，火焰沿配合面缝隙传出时会被充分冷却，不会引燃外部环境中的爆炸性混合物，从结构根源上规避引燃风险。

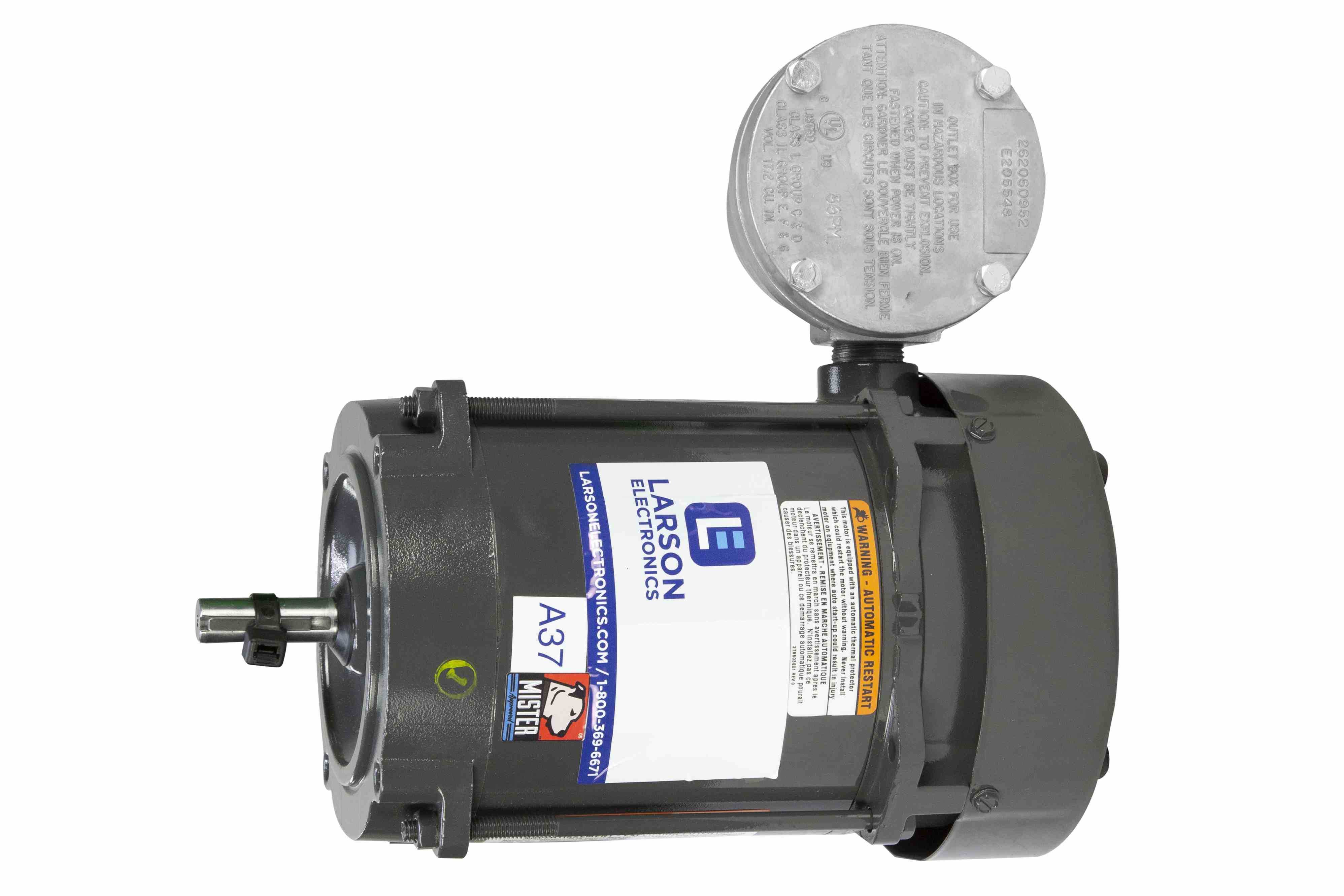

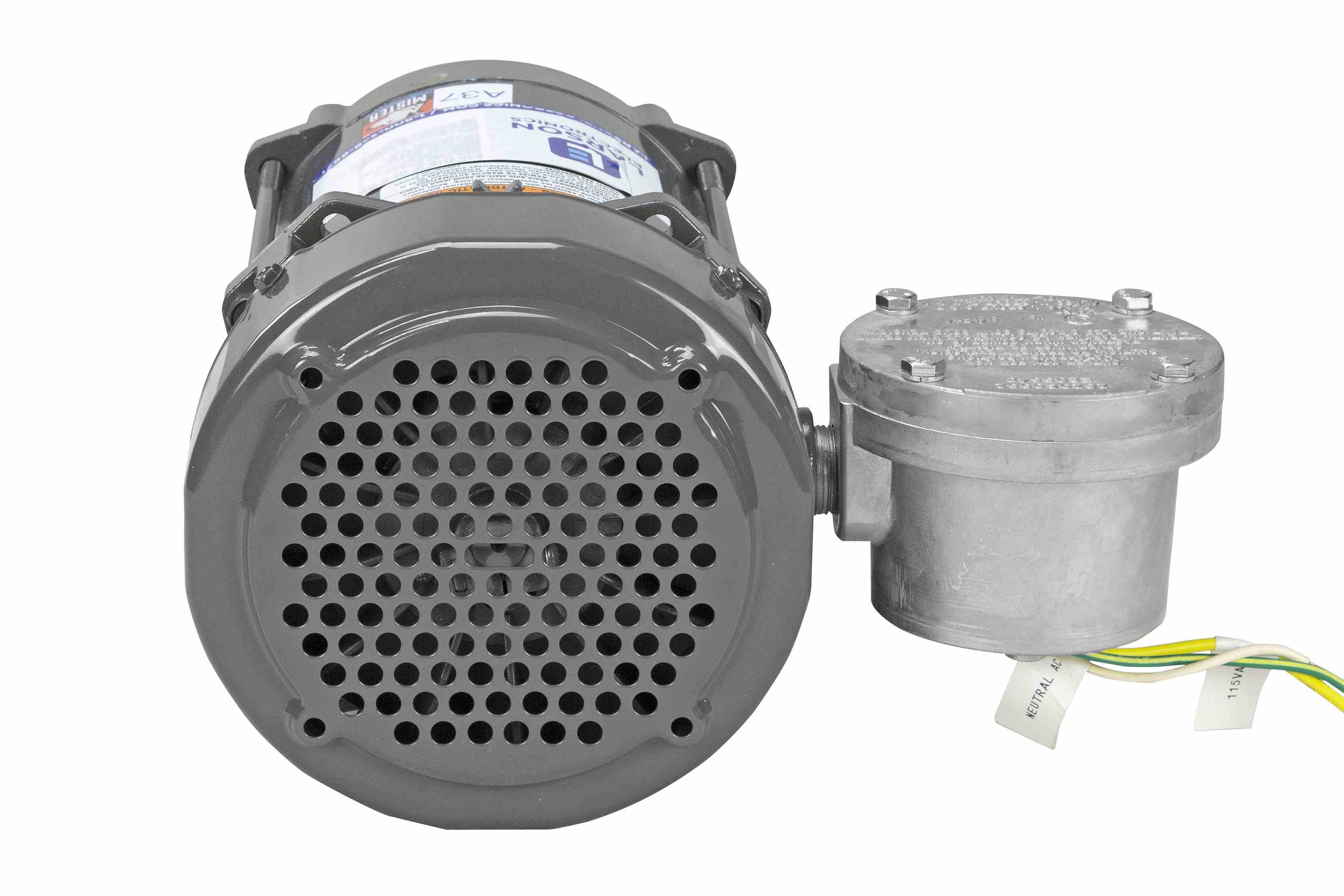

从实际用途来看，这款电机可直接驱动泵类负载完成流体输送，带动搅拌机实现物料混合，匹配输送机完成散料或成品转运，也可作为制造业产线、化工厂区各类旋转设备的动力源，适配多类需要稳定动力输出的危险工况场景。功能特性上，电机采用全封闭风冷结构，后端的散热风叶随转子同步运转，气流沿壳体外的散热筋轴向流动，可带走持续运行产生的热量，保证绕组温度维持在绝缘等级允许的范围内；热保护组件直接集成在绕组端部，可实时监测绕组温升，出现过载、堵转导致的温度异常时直接切断供电回路，避免绕组烧毁甚至引发安全事故。接线腔预留了适配对应规格导线的接线端子，配套未装配的铅铝导管接口，现场布线时可直接对接防爆穿线管路，保证布线环节的防爆完整性，无需额外做转接处理。

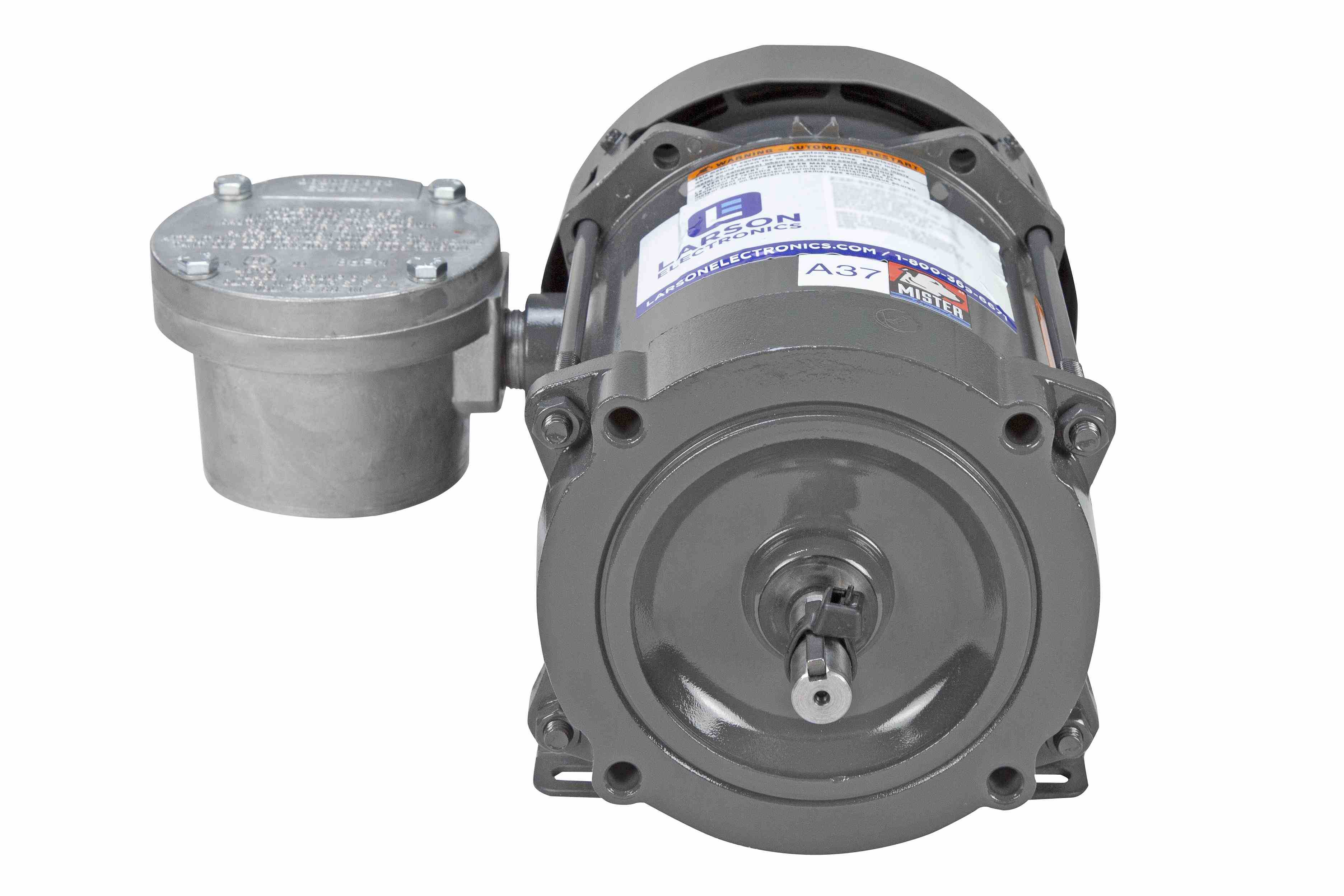

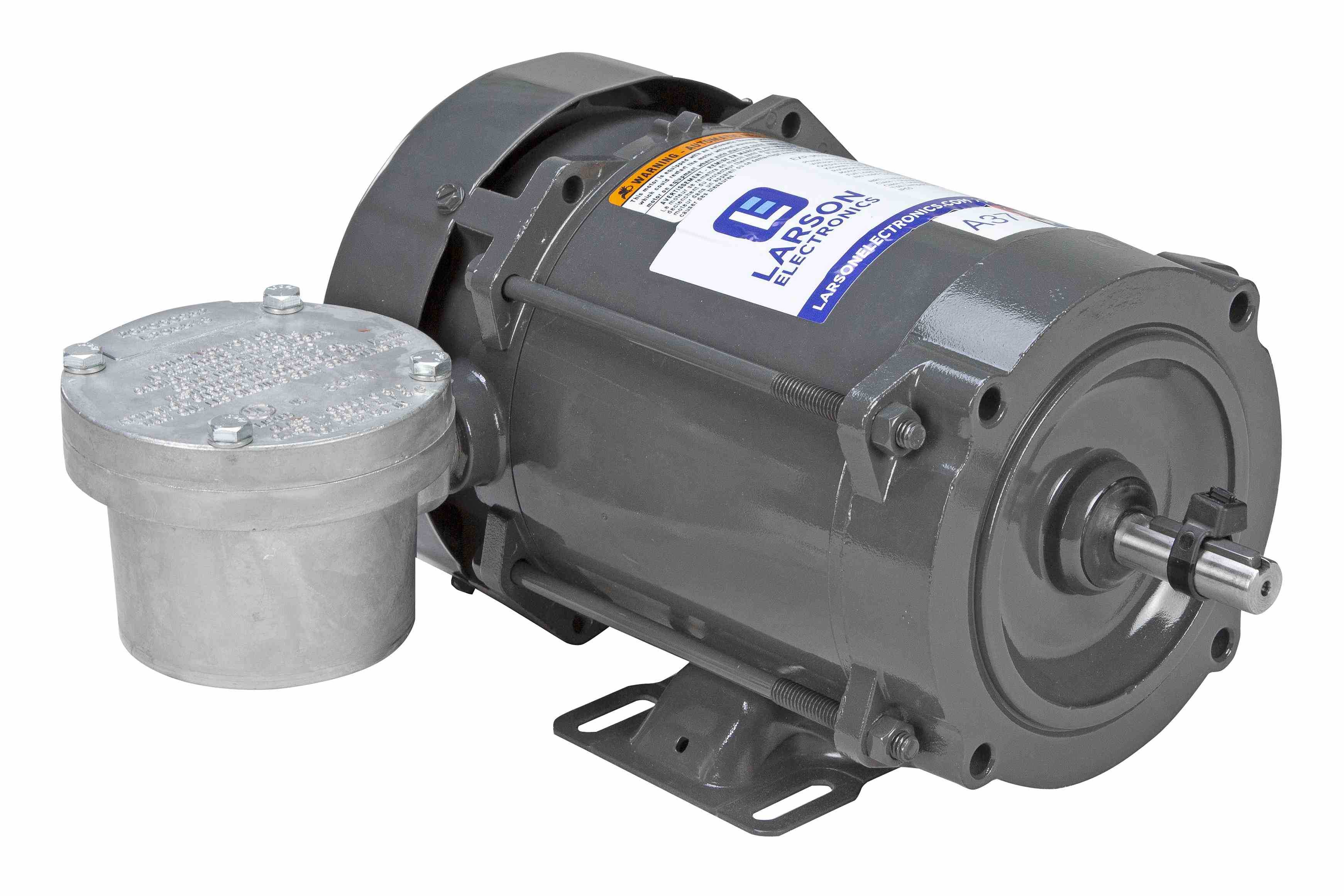

设计思路上，这款电机采用NEMA标准机座规格，集成C面安装法兰与底脚安装结构，兼顾两种主流安装方式的适配性：当设备需要法兰对接安装时，可直接通过C面止口与被驱动设备的安装位定位，靠法兰面的螺栓完成紧固，保证电机轴与被驱动轴的同轴度，减少联轴器的偏磨问题；当需要卧式脚座安装时，底部的四个安装脚预留了长条形安装孔，可适配安装基座上的孔位偏差，降低现场安装的对位难度。电机轴伸端采用标准轴径与键槽规格，可直接匹配标准联轴器、带轮等传动件，无需额外做轴头改制。端盖与壳体的连接螺栓全部采用内六角沉头结构，既保证连接强度，也避免突出的螺栓头在安装、维护过程中挂扯线缆或磕碰操作人员。

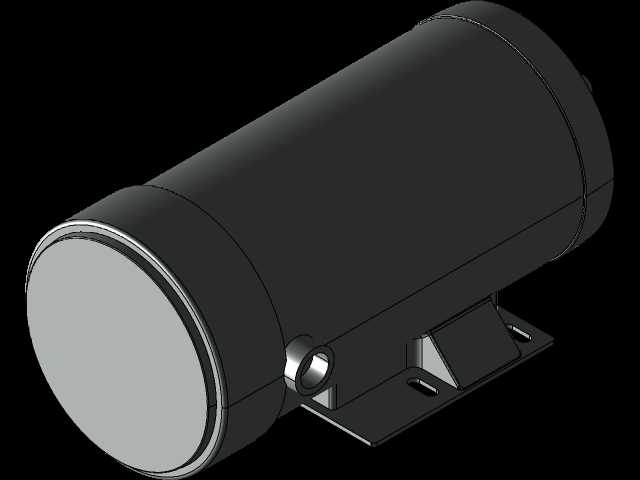

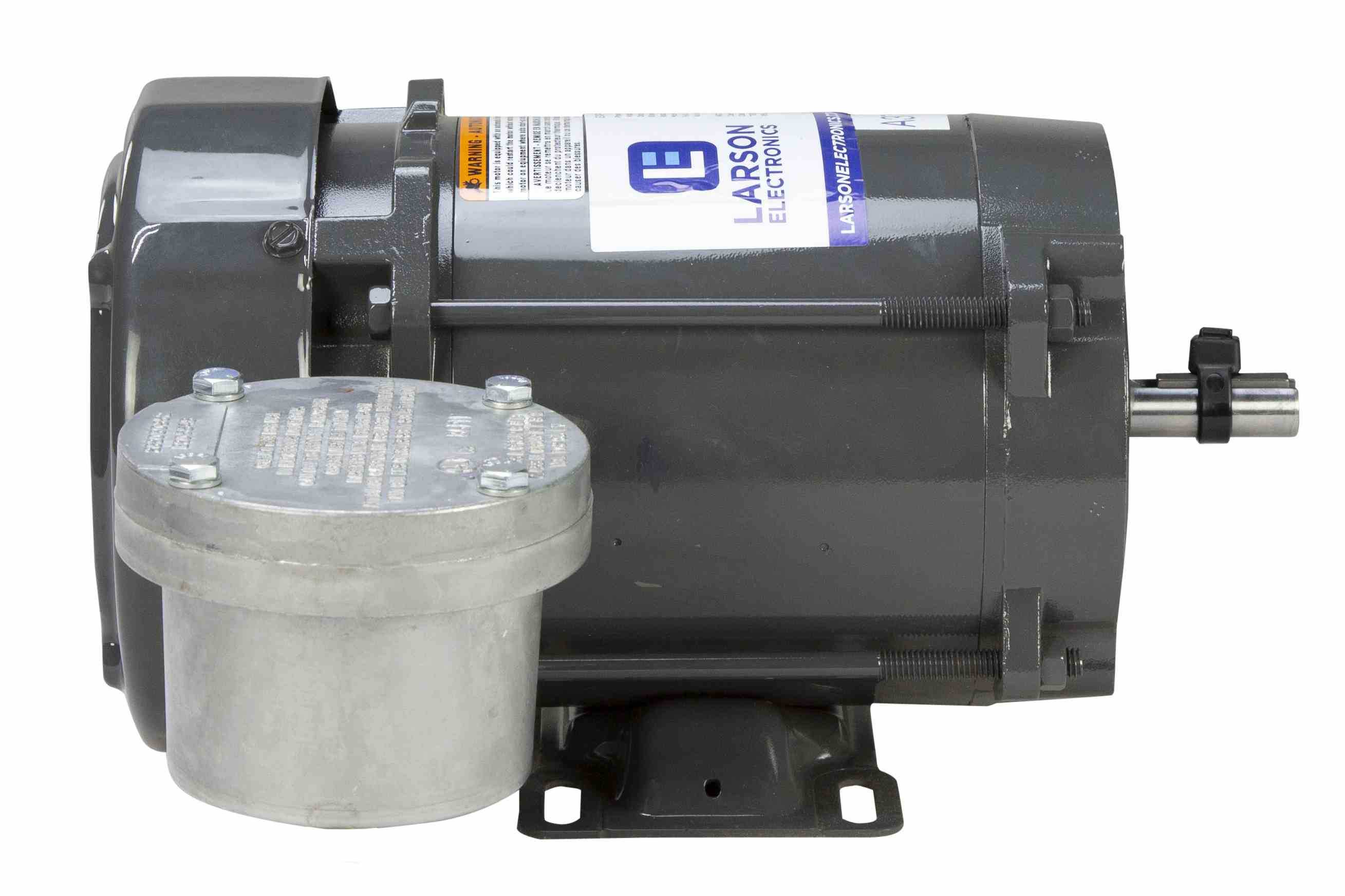

外形尺寸与安装边界方面，这款电机的径向最大尺寸集中在接线腔与机座散热筋位置，三维布局时需要在接线腔侧预留足够的接线操作空间，方便后期开盖接线、维护；底脚安装面到轴中心的高度为标准机座中心高，安装时需要保证配套设备的输入轴中心高与该尺寸匹配，避免出现轴系不对中引发的振动、轴承过早磨损问题；轴伸的长度与直径符合对应规格的标准尺寸，选用联轴器时需要匹配轴径与键槽尺寸，同时预留足够的轴向窜动间隙，避免运行中轴承受额外轴向力。电机整体重量分布偏向底脚侧，卧式安装时重心落在四个安装脚的支撑范围内，无需额外做辅助支撑；若需要立式安装使用，要注意法兰面的承载能力匹配，避免长期运行出现连接松动。壳体外表面的散热筋沿轴向均匀分布，建模时要注意散热筋的圆角过渡，避免应力集中，同时散热筋的高度与间距经过匹配，保证风冷气流可以顺畅通过筋片间隙，带走足够的热量，不会出现局部散热不良的问题。接线腔的盖子采用平面法兰配合，螺栓均匀分布在腔体周边，保证压紧力均匀，避免隔爆面出现间隙超差的问题。
