38mm机身高度42型步进电机结构模型

　　在桌面级FDM3D打印机的运动轴驱动选型中，42规格步进电机是应用占比最高的执行元件，这款机身高度38mm的42步进电机，正是针对桌面设备紧凑安装空间设计的动力部件。从实际设备适配场景来看，这类电机常被用于3D打印机的X、Y轴运动驱动，部分负载较轻的Z轴升降结构也会选用该规格，相比40mm以上机身高度的同规格电机，38mm的机身长度能在保证足够输出扭矩的前提下，压缩设备框架的横向安装空间，让整机结构更紧凑，尤其适配悬臂式、箱体式等对安装尺寸有严格限制的桌面3D打印机结构。

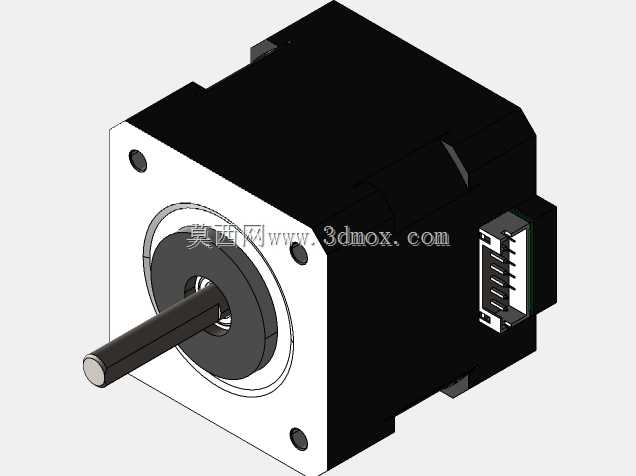

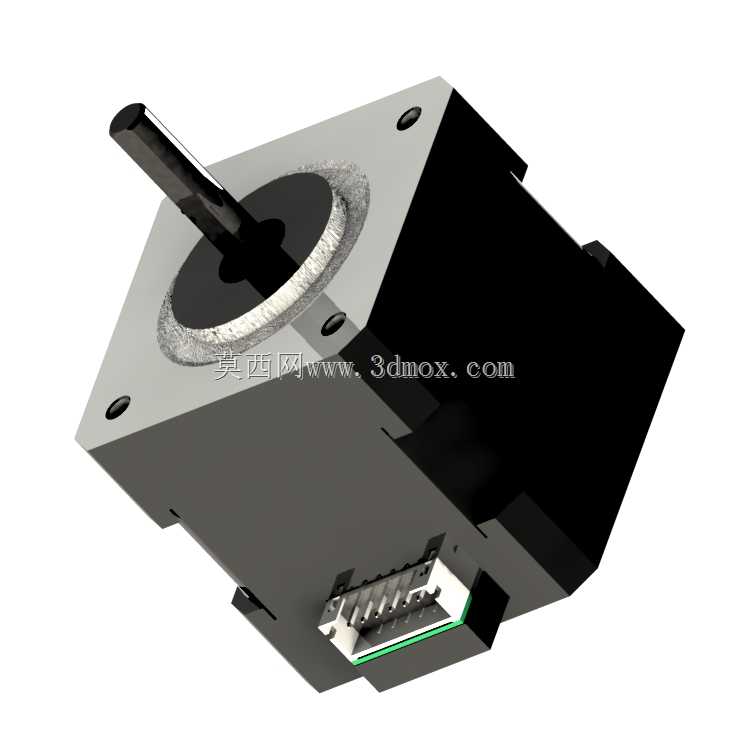

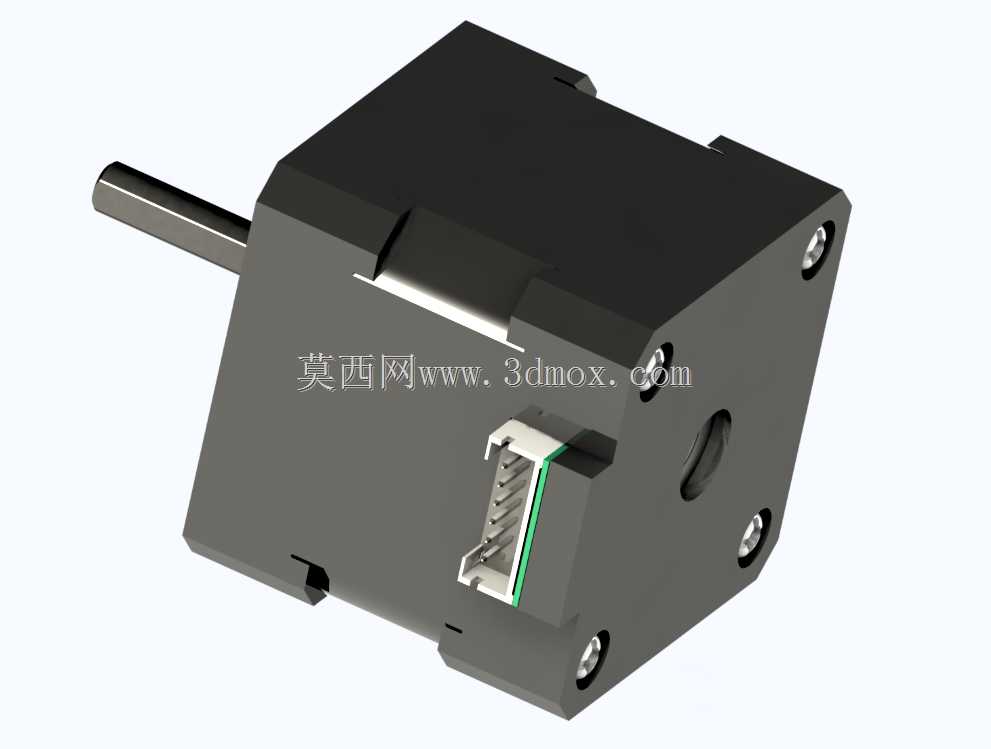

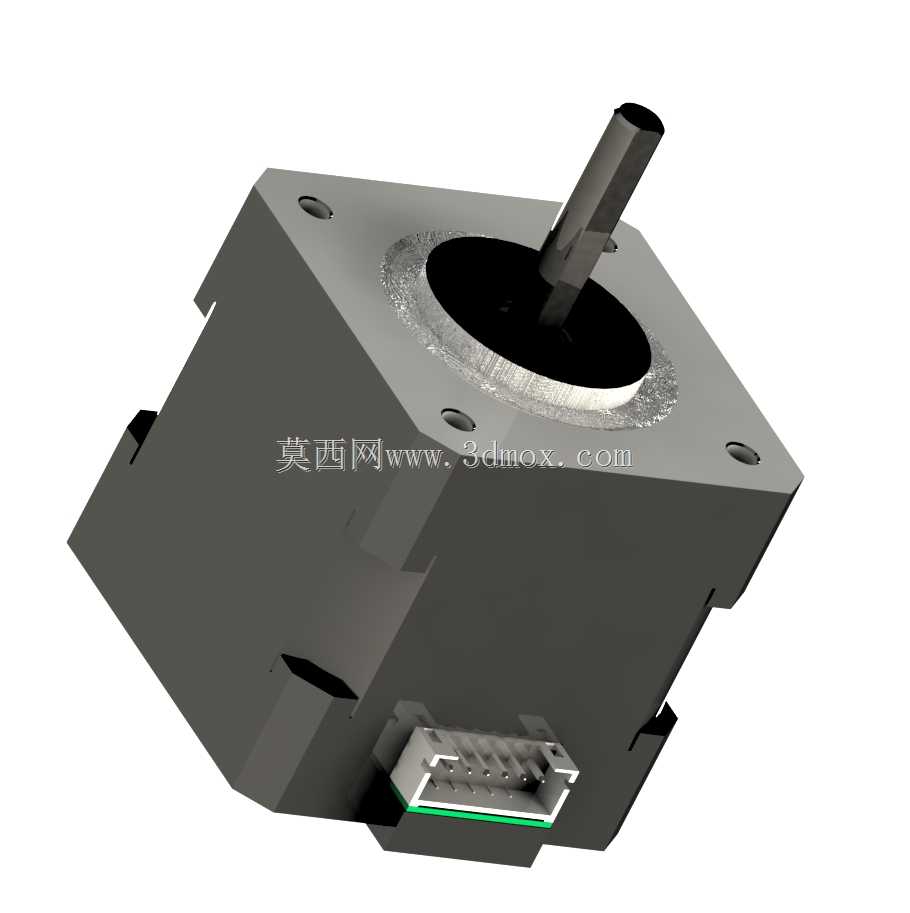

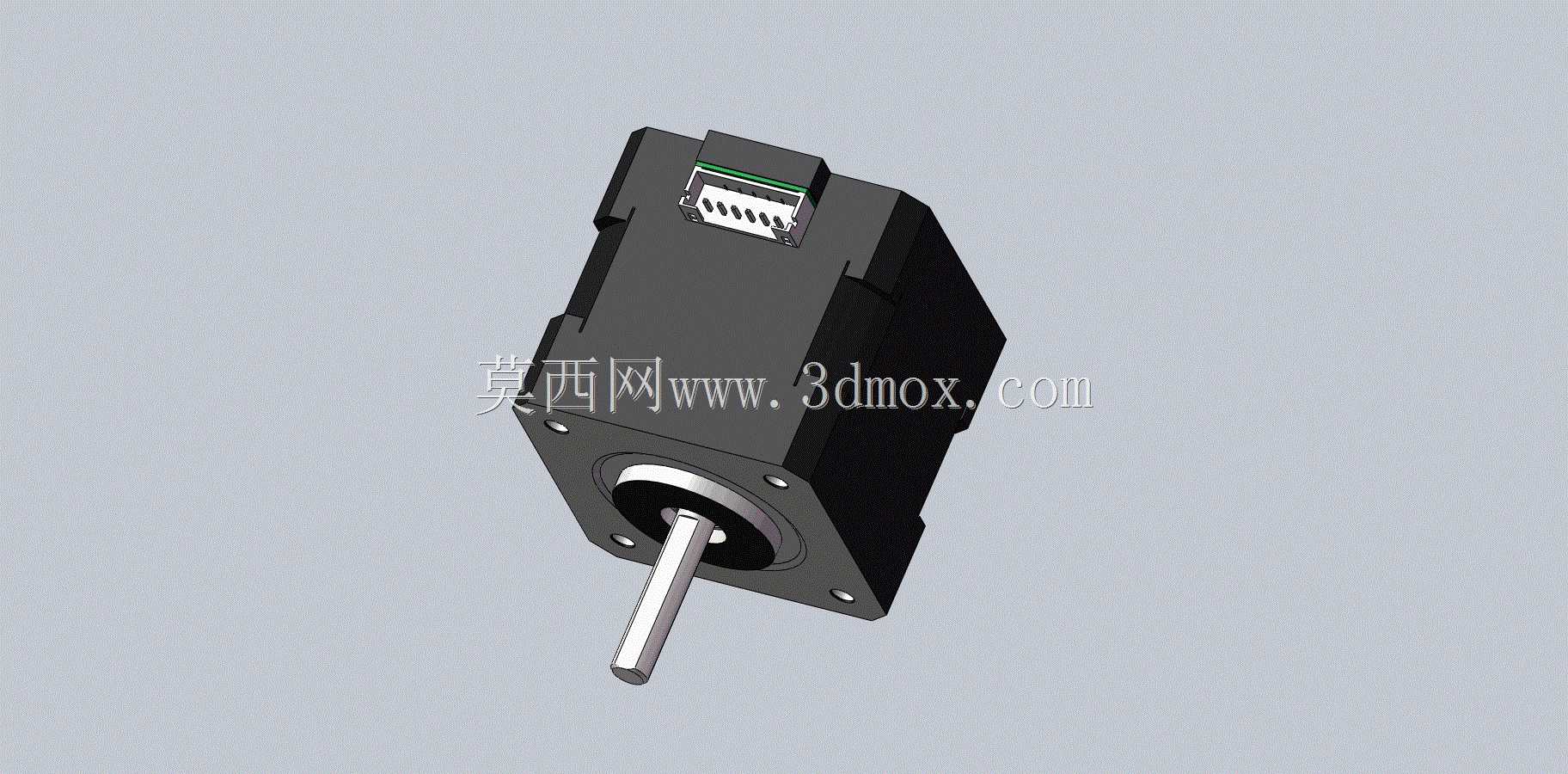

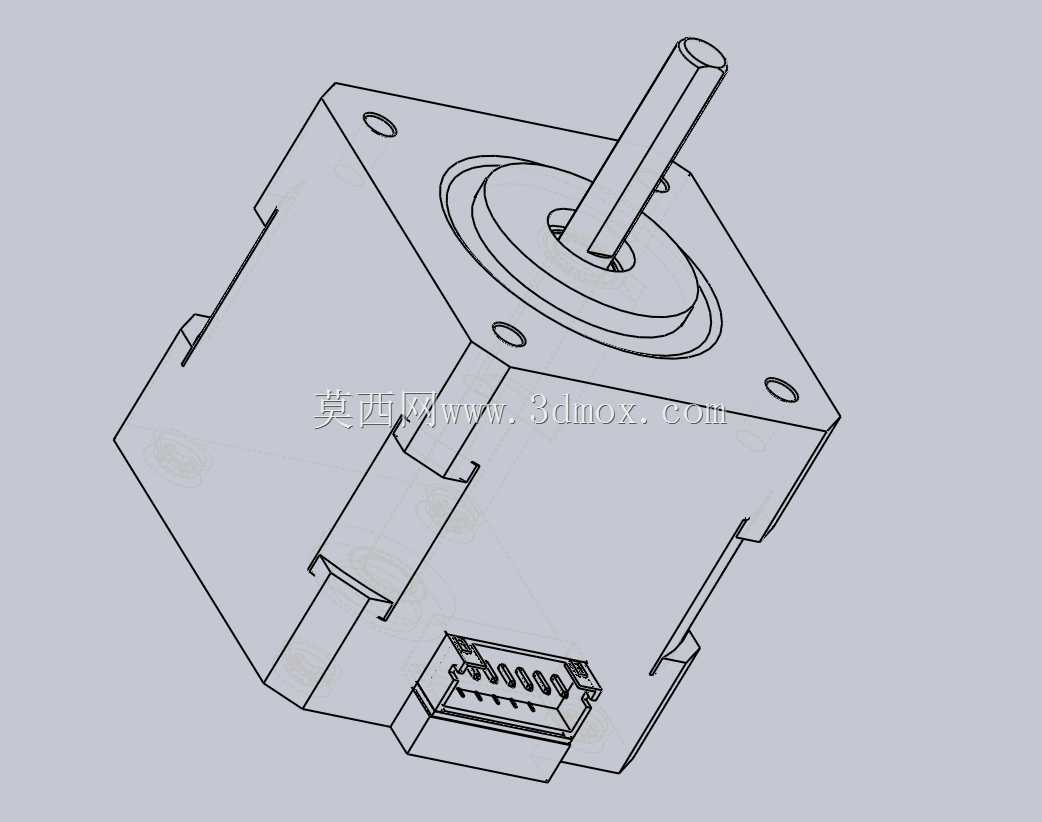

　　从结构设计思路来看，这款电机的三维建模完全遵循量产42步进电机的实际安装边界，机身安装法兰为标准42mm见方结构，四个安装孔的孔位、孔径完全匹配行业通用安装规范，输出轴的直径、伸出长度、轴端扁位结构都和市售量产产品保持一致，设计人员在做整机结构排布时，可以直接调用该模型完成安装位的干涉检查，不需要反复核对实物尺寸调整安装孔位、避让空间。电机尾部的接线座结构也做了完整还原，建模时预留了接线端子的插拔空间，避免实际装配时出现线束与周边结构件干涉的问题。

　　从功能特性层面来说，这类两相混合式步进电机配合对应的驱动器，可以实现精准的开环位置控制，步距角精度能够满足桌面3D打印机的运动定位要求，38mm机身带来的输出扭矩，足以驱动同步带传动的X、Y轴完成高速往复运动，不会出现高速丢步的问题。电机本体的外壳散热筋结构也在模型中做了还原，实际工作时外壳可以通过自然散热带走绕组产生的热量，长时间连续工作也不会出现过热退磁的问题。

　　在做设备结构设计时，这类标准化的电机模型可以大幅缩短设计周期，设计人员不需要从零开始绘制电机的每一处细节，直接调用模型就能完成安装板设计、传动轮配合、线束排布等工作，同时模型的外形细节还原度足够高，做设备渲染展示、装配动画制作时也能直接使用，不需要额外做外观优化。需要注意的是，这类电机的输出轴配合公差需要和配套的同步轮、联轴器做匹配设计，安装时要保证电机轴与传动部件的同轴度，避免出现偏心导致的运动抖动、噪音过大问题，同时电机安装面的平面度也要满足装配要求，防止安装时电机壳体受力变形影响内部轴承的运转精度。
