DKI型M27x1.5外螺纹卡套式直通管件

这类卡套式直通管接头在流体输送管路系统中应用极为广泛，覆盖液压站油路搭建、气动控制回路布设、中小型制冷设备冷媒管路连接、实验室气路管线装配等多个场景，尤其适合需要频繁拆装维护、管路排布空间紧凑的设备内部走线布局。不同于焊接式接头需要现场施焊、对操作工人技能要求高且焊后易产生焊渣残留污染管路的问题，卡套式结构依靠拧紧螺母时的径向挤压力让卡套刃口切入管材外壁形成密封与抱紧，装配过程无需特殊工装，普通扳手即可完成操作，后期维护拆解后更换卡套即可重复使用，大幅降低现场施工与后期运维的成本。

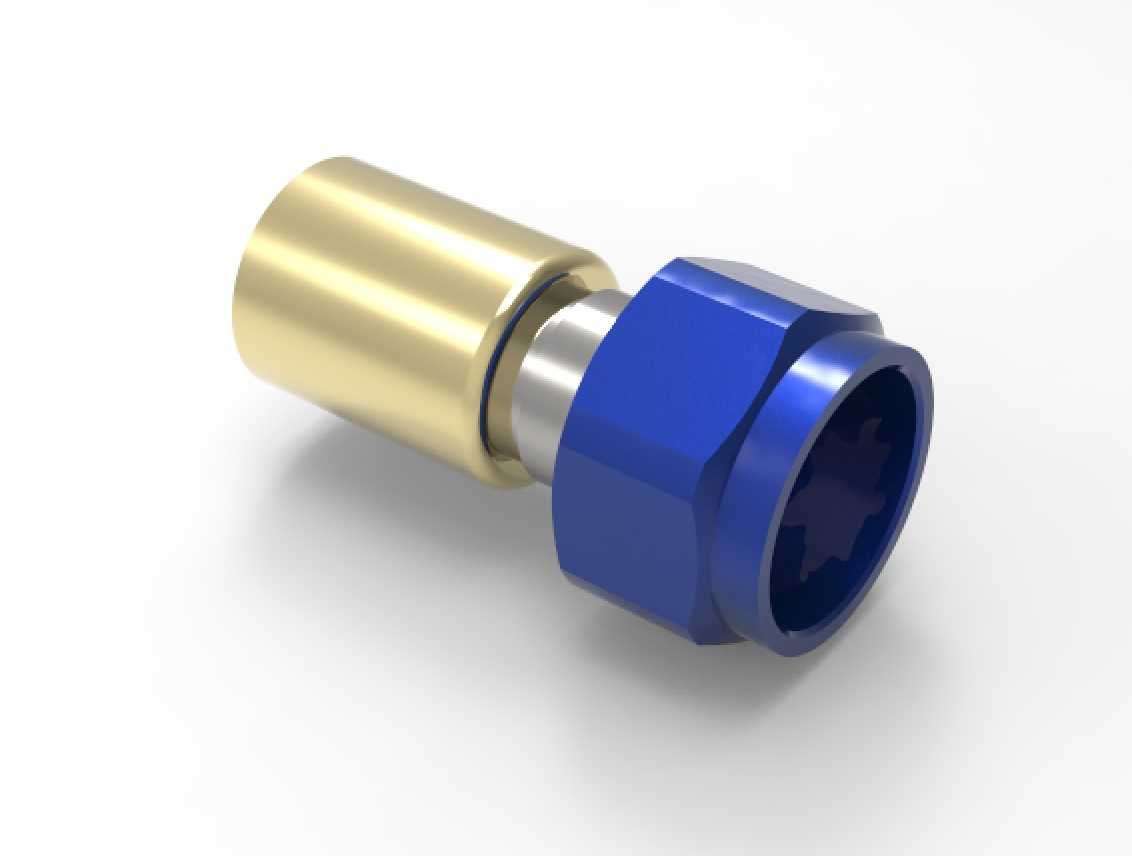

从结构设计逻辑来看，该接头采用三段式同轴布局，一端为光杆插芯段，用于插入待连接的软管或硬管内壁，插芯外壁做了多级环形微凸棱设计，插入管材后能增大与管材内壁的接触摩擦力，避免管路受轴向拉力时出现脱管问题；中间段为金属限位隔套，采用不锈钢材质加工，表面粗糙度控制在Ra0.8以内，既可以隔开两端不同材质的部件避免电化学腐蚀，又能在螺母拧紧时为卡套提供稳定的轴向支撑面，保证卡套受力均匀不会出现偏斜导致的密封失效；另一端为M27x1.5的外螺纹锁紧端，配套的蓝色六角螺母采用冷镦成型后表面做阳极氧化处理，既提升了螺母的表面硬度与耐磨性能，蓝色的外观标识也能和普通黑色氧化、镀锌的螺母形成区分，方便现场装配时快速识别接头规格，避免错装。

尺寸与安装边界方面，该接头适配的管路通径与M27x1.5螺纹的通径匹配，整体轴向总长度控制在合理范围，六角螺母的对边尺寸符合标准紧固件的扳手空间要求，安装时预留的扳手操作空间不小于螺母对边尺寸的1.5倍即可完成拧紧操作，不需要额外预留过大的装配空间。插芯段的外径公差严格控制在h7级别，与内径匹配的软管或硬管装配时，插入阻力适中，既不会因为间隙过大导致密封失效，也不会因为过盈量太大造成管材内壁被撑裂。螺纹端采用M27x1.5的细牙螺纹，相比粗牙螺纹，细牙螺纹的螺距更小，螺纹升角更小，自锁性能更好，在设备运行产生振动的工况下不容易出现螺母松脱的问题，同时细牙螺纹的牙型高度更低，拧紧时对螺纹配合面的挤压应力更小，多次拆装后螺纹不容易出现滑牙损坏。

在实际选型使用时，需要注意该接头适配的管材材质，插芯段适合搭配尼龙管、聚氨酯气动软管、紫铜管、薄壁铝管等具备一定塑性变形能力的管材，若用于钢管连接需要确认钢管壁厚在卡套刃口切入的允许范围内，避免管壁过薄被卡套切穿导致管路泄漏。密封性能上，该结构在额定工作压力范围内，无论是液压油、压缩空气还是低压冷媒介质，都能实现无泄漏连接，不需要额外缠绕生料带或者加装密封垫片，减少了装配时的额外辅料消耗。接头的金属部件除了蓝色螺母外，插芯段采用黄铜材质加工，黄铜的自润滑性能较好，插入管材时不会刮伤管材内壁，同时黄铜的耐蚀性能够适应大多数常规工业流体的腐蚀环境，在普通工况下不需要额外做表面防腐处理即可长期使用。
