带加强筋四通管路接头结构设计

这类带加强筋的四通管路接头，在民用给排水、工业流体输送、暖通循环管网、化工介质输送管线中都有广泛应用，主要作用是在管路交叉节点处实现四个方向的管路连通，同时通过加强筋结构提升节点处的结构强度，避免管路运行过程中因介质压力波动、管路振动、外部载荷冲击导致的接头开裂、变形泄漏问题。

从实际使用场景来看，这类接头常应用在管路需要多向分流、合流的节点位置，比如建筑给排水系统中竖向立管与横向支管的交叉连通，工业循环水系统中主管路与多个分支回路的连接，还有小型化工输送管线中需要多方向引出支管的节点。相比无加强筋的普通四通接头，这类带加强筋的结构能承受更高的管路内压，也能更好地抵消管路安装时产生的装配应力，以及设备运行时传递到管路节点的振动载荷，降低管网节点的故障概率。

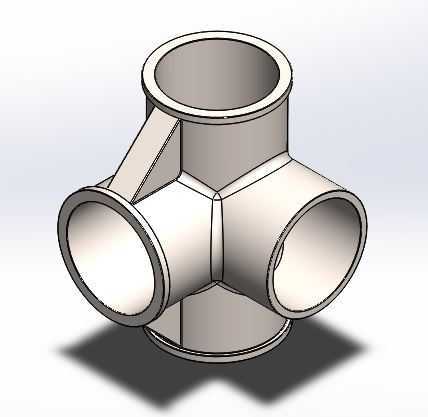

在结构设计层面，这类接头的主体采用等径圆筒对接结构，四个连接端口的内径保持一致，端口处设计有外翻的连接边，既可以作为法兰连接的密封贴合面，也可以适配卡箍、焊接等不同的管路连接方式。四个圆筒的对接交汇区域是应力集中的核心位置，普通无加强筋的四通在这个位置的壁厚如果做薄，承压时很容易在交汇线位置出现应力开裂，如果单纯增加整体壁厚，又会造成材料浪费、接头重量过大的问题。因此在每两个相邻圆筒的外夹角位置，设计三角形截面的加强筋，筋板从一个圆筒的外壁平滑过渡到相邻圆筒的外壁，筋板的厚度根据接头的公称通径匹配，一般取连接圆筒壁厚的0.8-1.2倍，筋板的边缘做圆角过渡，避免筋板本身与圆筒外壁连接位置产生新的应力集中点。

从安装边界来看，这类接头的四个端口轴线处于同一平面内，呈十字正交分布，相邻两个端口的轴线夹角为90度，相对的两个端口轴线共线，安装时需要保证四个连接端口的同轴度偏差在管路安装允许的范围内，避免强行对接产生额外的装配应力。接头的轴向总长度根据公称通径匹配，每个端口的连接边外径比圆筒外径大出一个密封面的宽度，方便安装密封垫片或者卡箍紧固件，加强筋的外边缘不会超出连接边的外轮廓，避免安装时与周边的管路支架、保温层产生干涉。

设计这类接头的时候，首先要确定公称通径与设计压力，根据设计压力计算圆筒部分的基础壁厚，再通过有限元应力分析验证交汇区域的应力分布，确定加强筋的数量、厚度与延伸长度。这款接头的四个夹角位置都设置了加强筋，属于全加强结构，适用于压力更高、振动更大的管路场景，筋板与圆筒外壁采用圆角熔接的过渡方式，过渡圆角半径不小于3mm，既可以降低应力集中，也能让铸造或者注塑成型时的材料填充更顺畅，避免出现成型缺陷。如果是金属材质的接头，这类结构可以采用铸造工艺一次成型，后续再对端口密封面进行机加工保证平面度；如果是塑料材质的接头，可以采用注塑成型，加强筋的设计还能提升注塑时的结构刚性，减少成型冷却过程中的翘曲变形。

在实际选型应用中，需要根据输送介质的特性、工作压力、工作温度选择对应的材质，输送普通清水可以选用铸铁或者PP材质，输送腐蚀性介质则需要选用不锈钢或者耐腐蚀塑料材质。安装时要注意四个端口的连接密封，法兰连接时要保证垫片居中，螺栓对角均匀紧固，避免因紧固力不均导致接头变形；焊接连接时要控制焊接温度，避免高温导致加强筋与筒体连接位置出现焊接变形，焊后需要对焊接位置进行应力消除处理，降低后续运行过程中的开裂风险。日常管网维护中，这类带加强筋的接头相比普通接头的检修周期更长，因为结构强度更高，不容易出现疲劳损坏，能有效降低管网的维护成本，减少因接头泄漏导致的介质浪费与停机损失。
