工业用高强度槽式铝梁型材三维设计

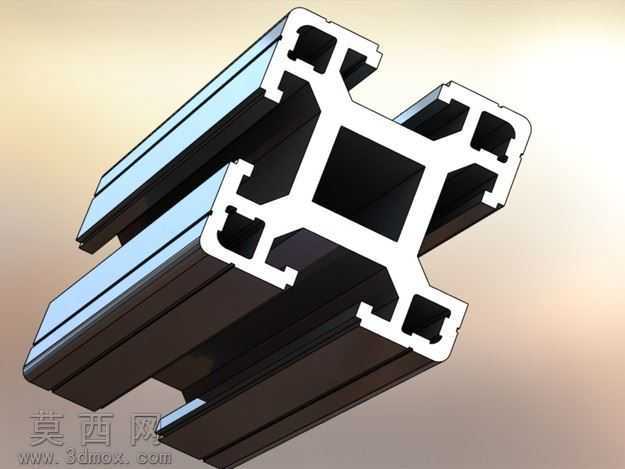

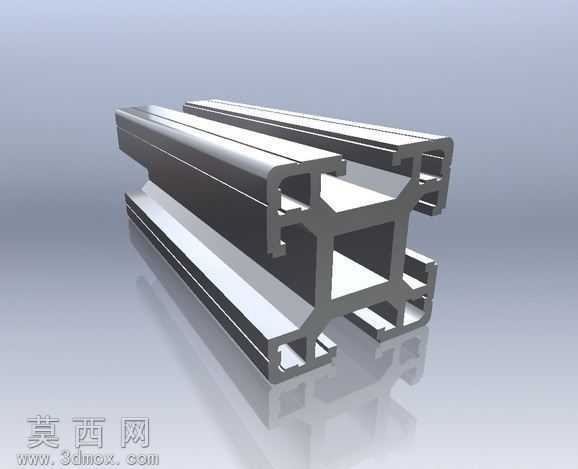

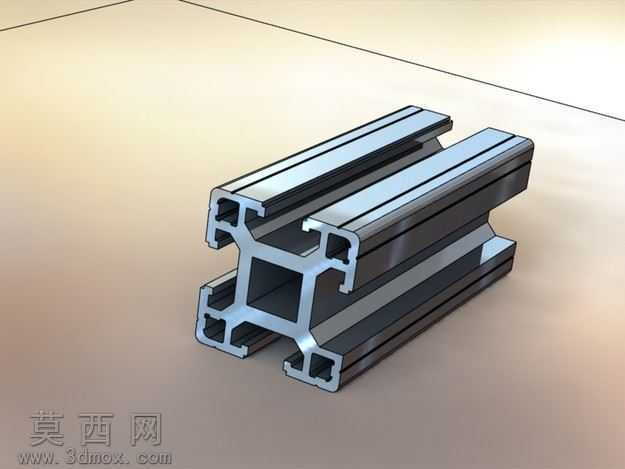

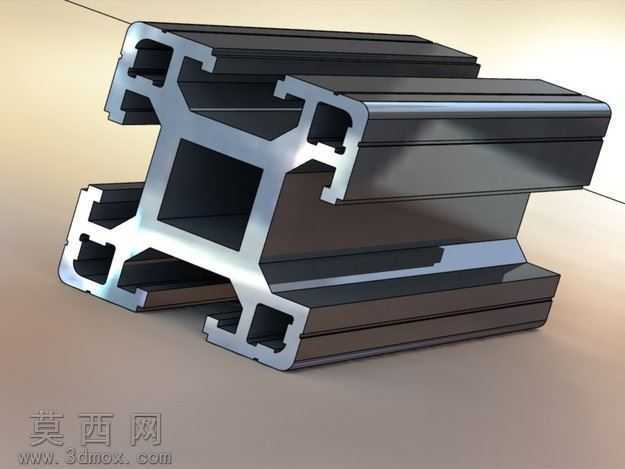

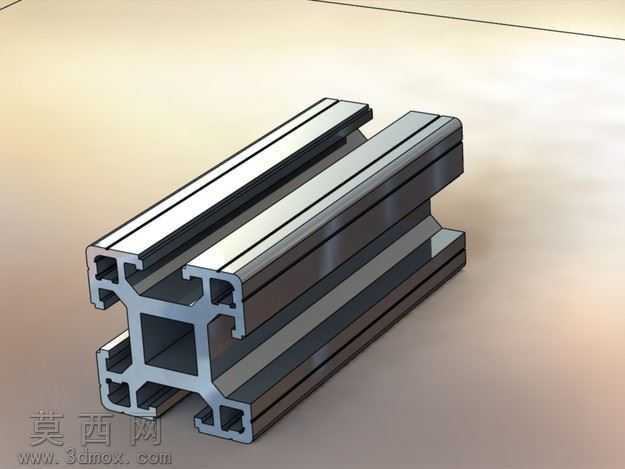

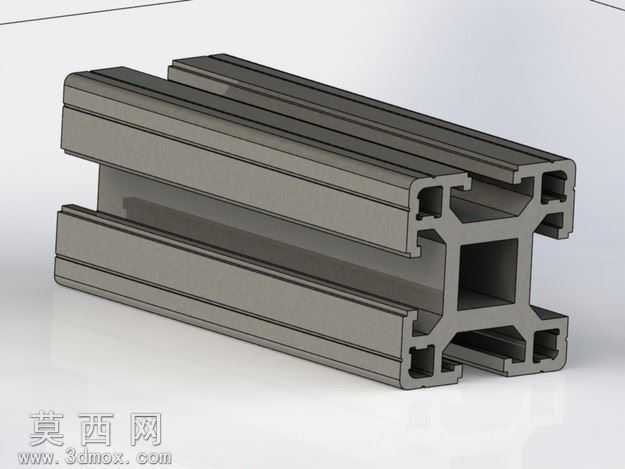

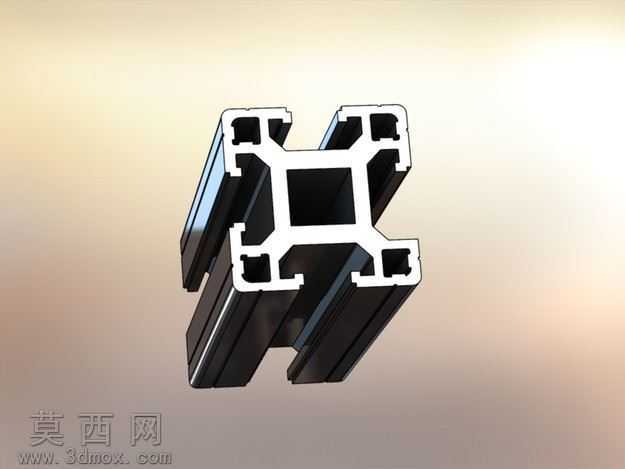

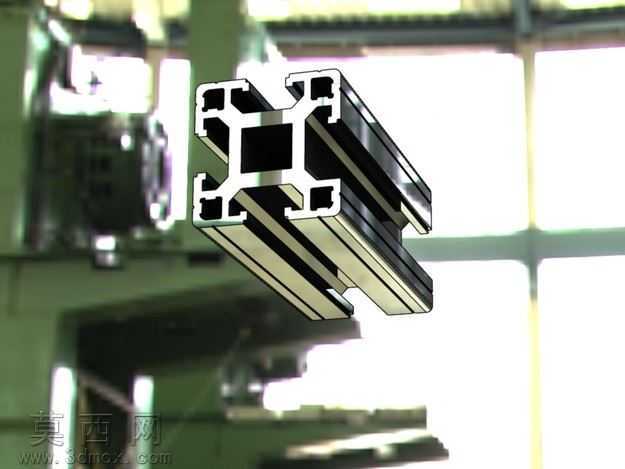

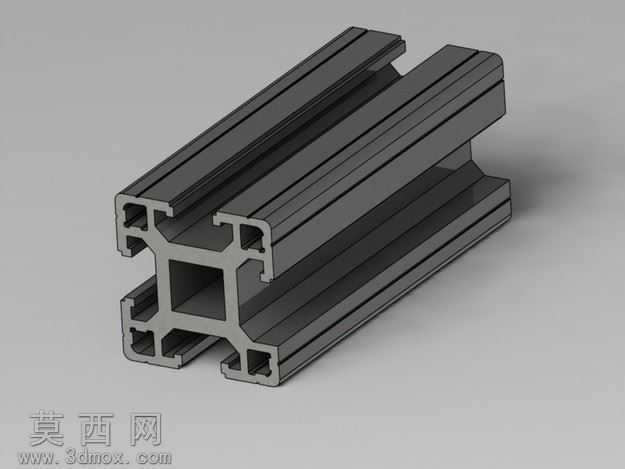

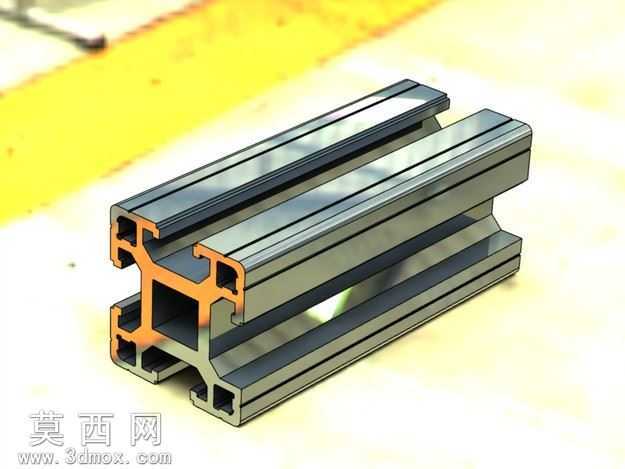

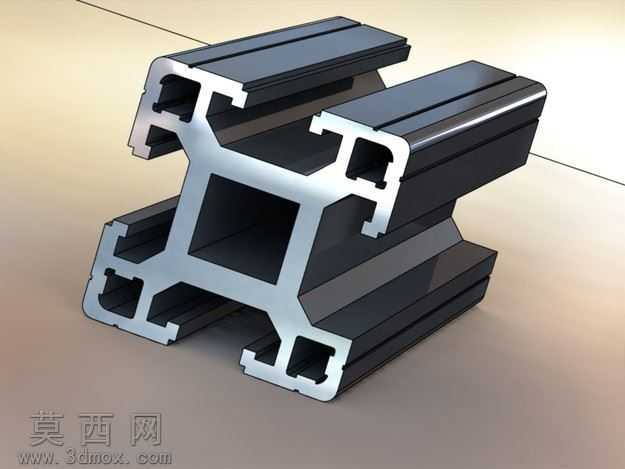

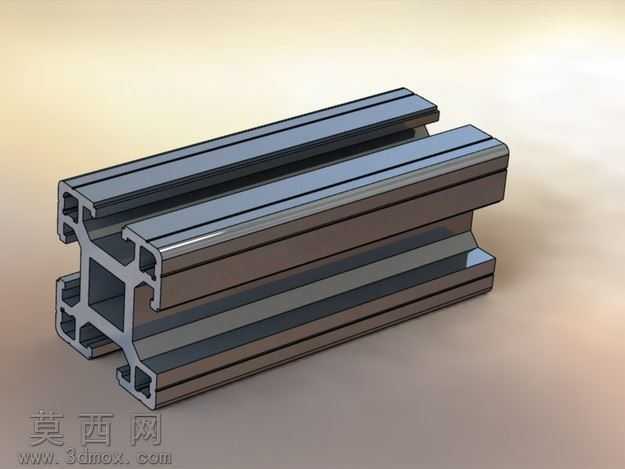

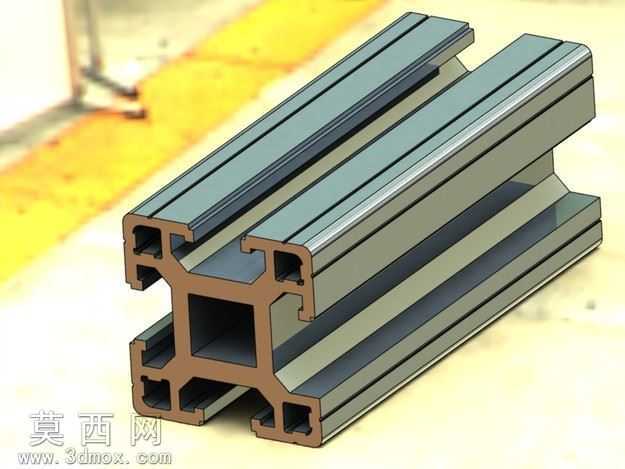

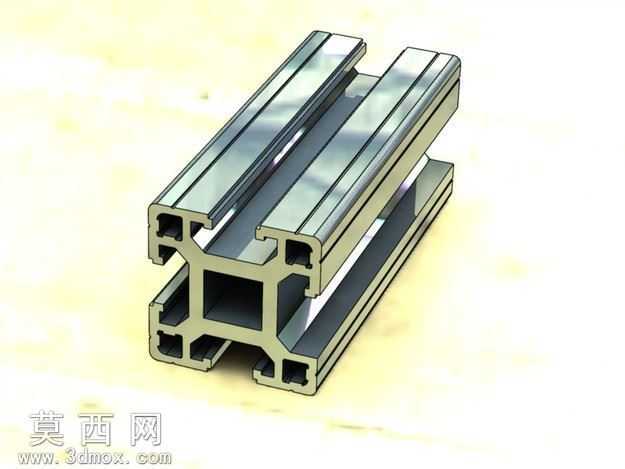

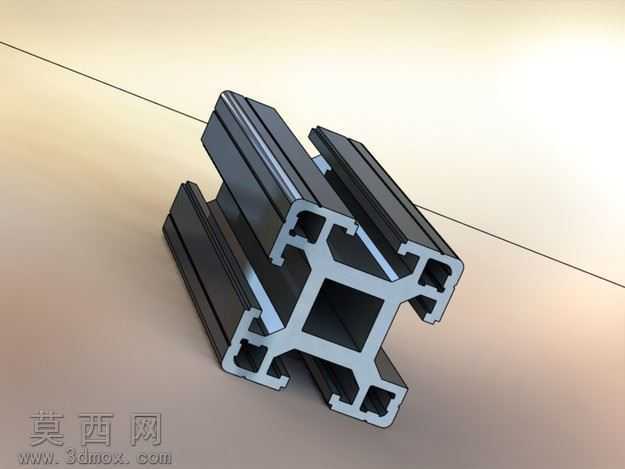

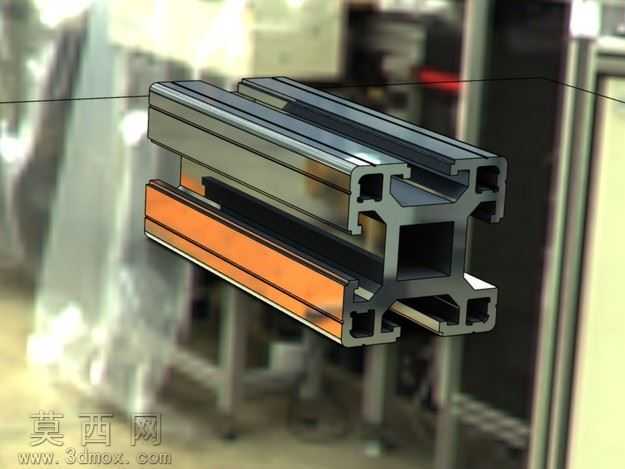

本作品为工业框架配套使用的槽式铝梁三维建模成果，建模阶段依托参数化设计逻辑完成全尺寸约束，首先以铝型材挤压成型的截面特征为核心基准，绘制闭合的二维草绘轮廓，精准还原型材外侧的密封槽位、中部的方形减重空腔、四周的T型螺栓安装滑槽、端部的连接定位卡口等核心结构，所有槽位的倒角、壁厚过渡、卡口的公差预留均严格参照工业铝型材的通用生产规范设定，确保截面轮廓无自相交、无碎线、无开放段，满足后续拉伸特征生成的拓扑要求。完成草绘校验后，通过拉伸特征生成指定长度的铝梁基体，对型材棱边位置统一添加0.5mm的圆角特征，还原真实挤压铝型材的工艺圆角效果，避免尖锐棱边的建模失真。材质设置阶段，为模型赋予阳极氧化工业铝的专属材质，调整材质的漫反射颜色为银灰色金属质感，设置合适的金属度与粗糙度参数，还原氧化膜层的细微哑光质感，同时对滑槽内部、空腔内壁等位置单独调整材质反光参数，模拟型材加工后不同位置的表面质感差异。渲染阶段采用柔和的工业产品布光方案，通过主光源、补光与环境光的搭配，清晰呈现铝梁各槽位的结构层次、空腔的通透感与型材表面的金属光泽，避免过度反光造成的结构细节丢失。结构设计上，该铝梁采用多腔室受力结构，中部方形主腔承担主要的抗弯承重载荷，四周分布的独立小腔室既可以降低型材整体重量，又能提升截面的抗扭性能，外侧均匀分布的T型滑槽可直接配套标准T型螺栓实现外部配件的免打孔安装，端部的定位卡口可实现多段铝梁的快速拼接对位，无需额外加工连接端面即可完成框架组装，适配自动化设备机架、工业工作台框架、输送线支撑梁等多种应用场景。建模过程中对所有安装槽位的尺寸做了通用化适配，确保模型可直接导出工程图用于生产下料，也可导入装配环境完成整体框架的虚拟组装验证。
